Model DPC2050 Kablo Tepsisi Decoiler Punching Cold Bending Üretim hattı 3~10m/Min Çalışma Hızı

Model DPC2050 Kablo Tavası Açıcı Delme Soğuk Bükme Üretim Hattı 3~10m/Dak Çalışma Hızı

Ürün Tanıtımı:

Otomatik kablo tavası açıcı, delme ve soğuk bükme üretim hattı, orijinal tek sacın çoklu işlem, kesintisiz üretimini sağlayabilir, açma, tesviye, delme, şekillendirme, kesme işlemlerini tek bir sürekli üretimde birleştirir, böylece ürün görünümü standart, delme tutarlı ve kurulumu kolay olur. Üretim hattı yüksek üretim hızına, çevrimiçi delme ve sürekli kalıplama üretimine sahiptir, kullanımı kolaydır ve daha az iş gücü gerektirir.

Ürün yapılandırması:

Üretim süreci:

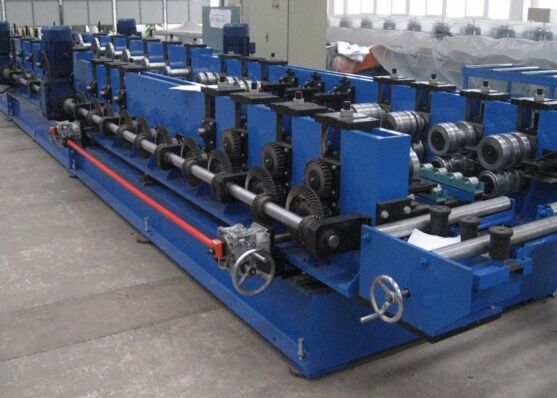

Açıcı-tesviye makinesi-malzeme döngüsü—servo besleyici—çok istasyonlu zımba (kesme)--ana rulo şekillendirici—son profil çıktısı

Ana bileşenler

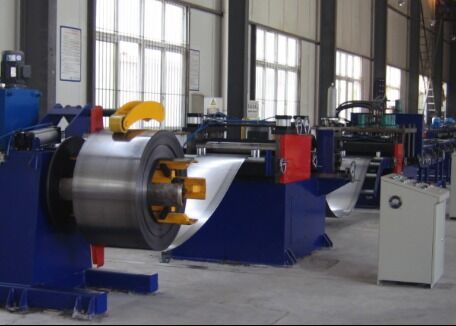

Açıcı 1 set

Açıcı: Makine tek kafalı moddadır (tek destek, dört bağlantılı gergi yapısı, gergi kuvveti hidrolik silindirden gelir, ayar hızlı ve güvenilirdir. Açıcı, pnömatik bir baskı cihazına sahip otomatik bir açıcıdır. Açıcının malzeme miline takıldıktan sonra, tüm hattın gerçek çalışması sırasında açıcının malzeme mili otomatik olarak döner. Açıcının çalışma hızı, tüm hattın çalışma koşullarına göre ayarlanabilir. Açıcının gerçek çalışmasının güvenliğini sağlamak için, açıcı Pnömatik fren cihazı ile donatılmıştır. Açıcı ayrıca, bobinin açıcı sırasında gevşemesini önlemek için 4 bölme içerir.

Not: Yükleme arabası isteğe bağlı olabilir

Tesviye makinesi 1 set

Tesviye için 7 silindir, 2 çift kılavuz silindir, pnömatik sıkıştırmalı besleme silindirleri, frekans dönüşümlü hız ayarı, anahtar kontrolü kullanır.

Malzeme döngüsü 1 set

Uygulama: Tesviye makinesi ve zımba makinesi arasındaki hız uyuşmazlığını tamponlamak ve sapmayı düzeltmek için kullanılır; tüm hattın sorunsuz ve eksiksiz çalışması için ikisi arasındaki dengeyi sağlayın.
Yapı: Depolama cihazı iki bölümden oluşur: bir yay silindiri ve bir destek cihazı. Depolama haznesinin her iki tarafına yerleştirilmiş 2 set yay silindiri vardır. Bir yay çerçevesi ve bir dizi esnek silindirden oluşurlar. Silindirin yüzeyi sert krom ile kaplanmıştır.

Fotoelektrik anahtarlar, silolardaki plakaların girişini kontrol etmek, açma tesviye makinesi ve zımba makinesi arasındaki seviye kontrolünü sağlamak ve sonuç olarak ikisi arasındaki farkı gerçekleştirmek için sırasıyla depolama çukurunun her iki ucuna monte edilmiştir. Hız dengelenir.

Servo besleyici - 1 set

Uygulama: Delme için gereken gerçek adım uzunluğuna göre sac malzemeyi besleyin. Bir seferde birden fazla besleme parametre grubu ayarlanabilir, bu da kullanışlı ve hızlıdır. Besleme doğruluğu, birikmiş hata olmadan doğrudur.

Yapı: Çerçeve, sıkıştırma sistemi ve servo tahrik sisteminden oluşur

Çok istasyonlu zımba(kesme)-1set

Uygulama: Esas olarak profil üzerindeki farklı delik türlerinin delinmesini tamamlayın.

Yapı: Ekonomik ve uygulanabilir ve hızlı olan sıvı dört sütunlu pres modunu benimser. Zımba makinesi 6 istasyonlu bir delme moduna sahiptir ve 3 ila 4 takım kalıp seti içerir (müşterinin delme plakası çiziminin nihai onayına göre kalıp seti sayısının nihai onayı), bu da birden fazla delik türünü sürekli olarak delebilir. Delme mesafesi, plakanın enine yönünde ayarlanabilir ve delme adımı, elektrik kontrol sistemi aracılığıyla değiştirilebilir.

Delme şeması (son delik konumu ayarı, müşterinin onayladığı çizimlere tabidir)
