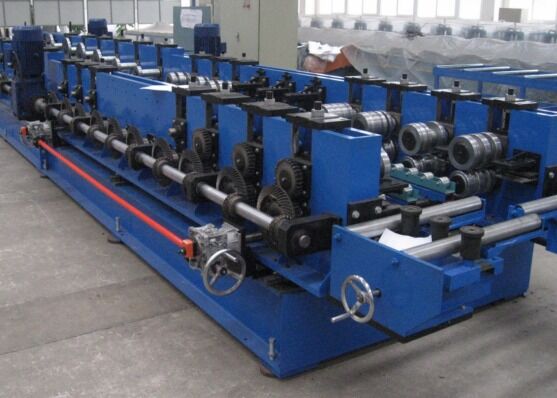

7000 Kg Tekli Çelik Bobin Ağırlığı Otomatik Kablo Kanalı Açıcı Delme Soğuk Bükme Üretim Hattı

7000 Kg Tek Çelik Bobin Ağırlığı Otomatik Kablo Tavası Açıcı Delme Soğuk Bükme Üretim Hattı

Ürün Tanıtımı:

Otomatik kablo tavası açıcı, delme ve soğuk bükme üretim hattı, orijinal tek sacın çoklu işlem, kesintisiz üretimini sağlayabilir, açma, tesviye, delme, şekillendirme, kesme işlemlerini tek bir sürekli üretimde birleştirir, böylece ürün görünümü standart, delme tutarlı ve kurulumu kolay olur. Üretim hattı yüksek üretim hızına, çevrimiçi delme ve sürekli kalıplama üretimine sahiptir, kullanımı kolaydır ve daha az iş gücü gerektirir.

Ürün konfigürasyonu:

Üretim süreci:

Açıcı-tesviye makinesi-malzeme döngüsü—servo besleyici—çok istasyonlu zımba (kesme)--ana rulo şekillendirici—son profil çıktısı

Ana bileşenler

Güç iletim platformu 1 set

Uygulama: Delme sacını şekillendirme makinesine taşır
Yapısı: Kılavuz cihazlı bant konveyör kullanır, esas olarak çerçeve, güç cihazı, konveyör bandı, genişlik ayarlama cihazı, kılavuz cihazı vb. oluşur. Besleme hızı sonsuz olarak ayarlanabilir, kalıplama makinesinin hızına uyar.

Konsol ayarlanabilir şekillendirme makinesi -1 set

Uygulama: Gerekli bitmiş plaka şeklini, rulo bükme işlemiyle son gerekli kesit şekline yuvarlamak için kullanılır.
Yapısı: Şekillendirme ünitesi, konsol şekillendirme makinesi modunu benimser. Motor, redüktör ve helisel konik dişli ile tahrik edilir.

Farklı alt genişliklere ve bel yüksekliklerine sahip ürünler üretirken, dokunmatik ekrandaki parametreleri ayarlamanız yeterlidir, bu da kullanışlı, hızlı ve güvenilirdir.

Şekillendirme merdanesi profesyonel yazılımla tasarlanmıştır. Malzeme yüksek kaliteli kalıp çeliği Cr12'den yapılmıştır ve sertleşme sonrası sertliği HRC58~62'dir (Amerikan malzemesi D2/D3'e eşdeğerdir). Merdanenin yüzeyi finisajdan sonra parlatılmıştır. Merdane yüksek hassasiyete ve uzun ömre sahiptir.

Ana şekillendirme kısmı iki şekillendirme makinesi içerir. Şekillendirme makinesinin tabanı, önceden ayarlanmış kılavuz raylarınız üzerinde boyuna hareket edebilen bir hareket cihazı ile donatılmıştır. İki şekillendirme makinesi ve C şeklinde aşıkların üretimi için bir tane,
Parametreler: Şekillendirme geçişleri: 10+12 geçiş

1 set güçsüz destek rafı (toplam uzunluk 12 metre)

Raf, güçsüz bir moddadır, toplam iki bölümden oluşur ve her bölüm 6 metre uzunluğundadır. Malzeme rafı, farklı yerlerde taşımayı ve kullanmayı kolaylaştıran sökülebilir bir yapıdır.

Hidrolik sistem 1 set

Uygulama: Açma ve delme için güç desteği sağlayın.

Yapısı: Pompa ve akümülatörün birleşik yapısı benimsenir ve delme ve kesme işlemi hızlıdır ve üretim hattının hızı iyileştirilir. Yüksek yük ve daha yüksek sıcaklık altında çalışma ve üretim gereksinimlerini karşılamak için ısıyı dağıtmak için hava soğutmalı soğutucu kullanılır. Hidrolik sistem, yüksek hızlı delme, rulo şekillendirme ve kesme soğuk bükme üretim hatları için uygun hızlı bir hidrolik sistemdir. Ana hidrolik bileşenler Beijing Huade ürünlerini benimser.

Ana bileşenler şunlardır: yağ pompası, motor, hidrolik valf, solenoid valf, filtre ve hidrolik yağ tankı vb.

Elektrik kontrol ünitesi -1 set

Tüm hat, PLC ve dokunmatik ekranı birleştiren insan-makine kontrol modunu benimser. Parçaların özellik parametreleri, miktarı ve sistem parametreleri dokunmatik ekran aracılığıyla ayarlanabilir ve birden fazla işlem talimatı seti aynı anda saklanabilir. Yüksek derecede otomasyona sahiptir. Üretim hattında anormallikler olması durumunda bir alarm fonksiyonuna sahiptir. Tüm üretim hattının çalışması kontrol sistemi aracılığıyla izlenebilir. Elektrik kesintisi veya anormal kapanma durumunda, daha önce ayarlanan çalışma parametrelerine göre işlemeye devam edilebilir.
