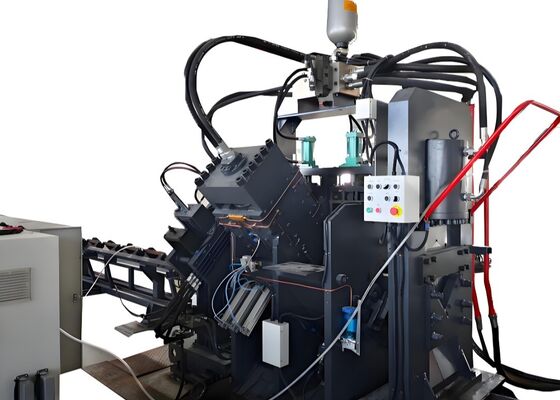

Model JNC2020 CNC Punch Cutting Machine Line For Angle Steel 1000/1200KN Punching Force (Konuçlu çelik için 1000/1200KN yumruklama gücü)

Model JNC2020 CNC Punch Cutting Machine Line For Angle Steel 1000/1200KN Punching Force (Konuçlu çelik için 1000/1200KN yumruklama gücü)

Ürün Tanıtımı:

JNC serisi yüksek hızlı cnc açı delme, işaretleme ve kesme üretim hattı esas olarak delme birimi, işaretleme birimi, kesme birimi, çapraz taşıyıcı, dönen taşıyıcı, besleme taşıyıcı,İndirme taşıyıcı, CNC besleme arabası, hidrolik sistem, elektrik sistemi, pnevmatik sistem vb. Bu üretim hattı esas olarak kule endüstrisinde açılı çelik otomatik işleme için kullanılır.İşleme süreci sayısal olarak kontrol edilir ve işlem çok uygundurOtomatik, yüksek hassasiyetli, çok çeşitlilikli ve seri üretimi gerçekleştirebilir.

Ürün parametreleri:

Ürün Özellikleri:

1CNC açılı demir delme makinesi, her biri üç farklı delme boyutuna sahip iki veya üç delme ünitesi ile donatılmıştır.Bu delme üniteleri, delme pozisyonlarını ayarlamak için sayısal kontrol (NC) ile hassas bir şekilde kontrol edilir.. Makine hem yuvarlak hem de oval delikleri delme yeteneğine sahiptir. Yüksek hızlı besleme ve delme işlemleri üretim verimliliğini önemli ölçüde arttırır.8 saatlik vardiya boyunca 9-10 ton çıkış kapasitesi.

2. CNC açı delme makinesinin işaretleme ünitesi sağlam ve katı bir kabına sahiptir. İşaretleme sistemi, programlama yoluyla seçilebilen dört kaset seti içerir.ve yazma pozisyonu serbestçe ayarlanabilirEk olarak, 10 satırdan oluşan bir disk işaretleme yöntemi mevcuttur ve manuel müdahale olmadan otomatik olarak karakterleri seçer, işaretleme verimliliğini büyük ölçüde artırır.

3. CNC açılı çubuk kesme makinesi, yüksek kesme gücüyle ünlü tek bıçaklı bir kesme ünitesi ile donatılmıştır.ve elde edilen kesim yüzeyi temiz ve pürüzsüzBıçak koruması, bıçakların hızlı ve güvenli bir şekilde değiştirilmesini kolaylaştıran açık kapılı bir tasarıma sahiptir.

4Yatay malzeme tablosu, açı çubuğunu bir motor ve redüktör tarafından çalıştırılan dönen malzeme rafına verimli bir şekilde aktarır.Bu sistem açı çubuğunun daha fazla işleme için besleme taşıyıcı üzerinde güvenli bir şekilde yerleştirilmesini sağlar.

5. İş parçasını yüksek konumlama doğruluğunu sağlayan bir CNC besleme arabası tarafından güvenli bir şekilde tutulur ve beslenir.Fotoelektrik bir kodlayıcı tarafından sağlanan geri bildirim ile, kapalı döngü kontrol sistemini kullanıyor.

6. CNC açılı çelik metal delme ve işaretleme makinesi, delme, işaretleme ve tıraş işlemlerini yöneten bir hidrolik sistemle çalıştırılır.Akkumülatöre sahip yüksek hızlı bir hidrolik istasyonla donatılmıştır, ve hidrolik hatlar, sızıntıya dayanıklı ve kolay değiştirmeyi ve bakımı kolaylaştıran ferrule tipi bağlantılar kullanır.Ana hidrolik valf blokları ünlü Atos markasından alınır., güvenilir ve verimli bir hidrolik sistemi sağlar.

7Hidrolik istasyonun soğutma sistemi su soğutma, hava soğutma veya yağ soğutma seçenekleri sunar.Müşteriler, özel işletme gereksinimlerine göre en uygun soğutma yöntemini seçme konusunda esneklik gösterirler..

8Kontrol sistemi esas olarak üst bir bilgisayar, PLC, servo motor, dış algılama anahtarları ve diğer bileşenlerden oluşur.ve sistem otomatik olarak ilgili işleme programını oluşturur.. Ayrıca CAD yazılımı tarafından oluşturulan DXF, NC ve diğer dosya biçimlerini de okuyabilir.sezgisel görüntüleme ve basit işletim sunarİş parçasının grafik görüntülenmesi, geniş veri depolaması, konum verisinin görselleştirilmesi ve hata alarmı bildirimleri gibi işlevleri destekler.

Standart özellikleri ve açılı çelik kule endüstrisi içindeki tipik işleme senaryolarını temsil eden bu örnekler, kullanıcıların ekipmanların işleme kalitesini doğrudan değerlendirmelerini sağlar.hassasiyet, ve işleme niteliği. Bu özellikler, ekipmanların performansını ve özel üretim ihtiyaçlarına uygunluğunu değerlendirmek için somut bir referans noktası olarak hizmet eder.Potansiyel uygulamalar için veriye dayalı karar verme.

Kulelerin aşırı hava koşullarına ve önemli yüklere dayanabilmesi gereken ultra yüksek voltajlı (UHV) iletim hatlarının inşaatında,Bu ekipman kulelerin ana çerçevesini oluşturan açı çelik bileşenlerini işlemekte hayati bir rol oynar.Kule gövdeleri, çapraz kollar ve diğer temel yapısal elemanlar için kullanılan açı çelikleri üzerinde sondaj ve damgalama işlemlerini verimli bir şekilde gerçekleştirir.kulelerin genel istikrarını koruyan doğru boyutları ve güvenli bağlantıları sağlamak.
