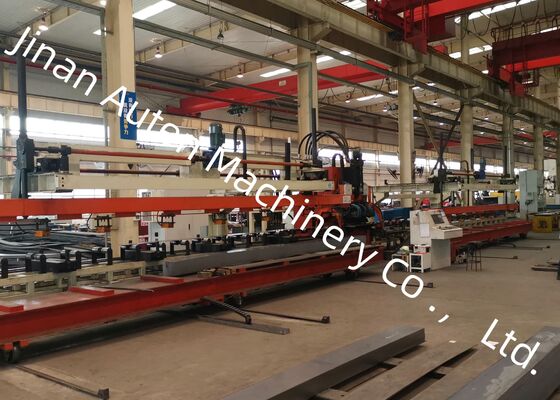

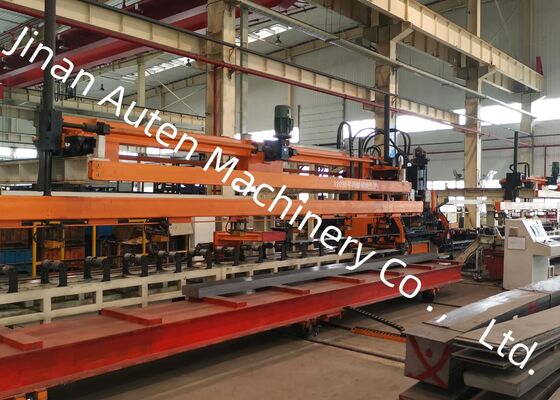

Otomotiv Hafif Kamyon Kiriş Hidrolik Motorlu CNC Zımbalama Makinesi Hattı, Sac İşleme İçin
Uygulama:
Şirketimiz, özellikle yüksek mukavemetli otomotiv boyuna kirişlerinin zımbalanması için tasarlanmış, son teknoloji, yüksek verimli ve yüksek hassasiyetli bir otomatik sac işleme sistemi geliştirmiştir. Bu üretim hattı, madencilik kamyonları ve diğer ağır hizmet uygulamaları dahil olmak üzere özel araçlarda kullanılan ultra geniş ve ultra kalın boyuna kirişlerin işlenmesi için mükemmel bir şekilde uygundur.
Ana teknik parametreler:
| No. |
Adı |
Değer |
| 1 |
Nominal kuvvet |
1200KN |
| 2 |
İşleme plaka boyutu ve aralığı |
| 3 |
Uzunluk |
4000～8000mm |
| Genişlik |
200～550mm |
| Kalınlık |
3～6mm |
| Gelen sac malzemesi orak bükülmesi |
≤7mm/10m |
| X ekseni sac düzensizliği |
≤10mm/1000mm ,≤20mm/8000mm |
| Y ekseni sac düzensizliği |
5mm |
| Sac eğriliği |
≤50mm |
| Sac malzemesi mekanik özellikleri |
σb=510～850N/mm2 |
| 4 |
Maks. Zımbalama çapı |
φ60mm |
| 5 |
Modül sayısı |
25 |
| 6 |
Maks. hız |
| X ekseni |
Maks=50m/dak |
| Y ekseni |
Maks=30m/dak |
| 7 |
İşleme hassasiyeti |
| X ekseni |
±0.25/600mm ,±0.50 / 3000mm,±0.7 / 8000 mm |
| Y ekseni |
±0.2 mm / 600 mm |
| 8 |
İşleme yöntemi |
Filtrasyon |
| 9 |
Referans |
X ekseni, plakanın uzunluğu boyunca uzanır ve deliğin X koordinatı plakanın ucuna göre belirlenir; Y ekseni, plakanın genişliğidir ve referans, orta çizgidir.
|
| 11 |
Çalışma modu |
Manuel, otomatik |
Ürün Özellikleri
1. Kontrol sistemi, SIEMENS 828D CNC sistemi ile entegre edilmiştir ve servo motor tahrikli besleme mekanizmaları ile eşleştirilmiştir. Bu konfigürasyon, üstün operasyonel verimliliği garanti ederken, iş parçalarının işlenmesi boyunca tutarlı hassasiyet sağlar.
2. Besleme destek silindirine, farklı kesit profillerine sahip plakaları verimli bir şekilde işleyebilmesini ve 0 ila 200 mm arasında değişen yükseklik varyasyonlarını karşılayabilmesini sağlayan servo tahrikli bir merkezi hizalama cihazı monte edilmiştir.
3. Sistem, hızlı ve sezgisel bir kalıp montaj süreci sunan, farklı çaplarda 25 adede kadar kalıbı desteklemek üzere tasarlanmıştır.
4. Plakaların yüklenmesi, zımbalanması ve boşaltılması tamamen otomatiktir, bu da iş gücü taleplerini önemli ölçüde azaltır ve operasyonel verimliliği optimize eder.
5. Atık malzemeler otomatik olarak dışarı atılır ve toplanır, bu da sorunsuz ve verimli bir üretim akışı sağlar.
6. Otomatik programlama yazılımı, AUTOCAD veya diğer CAD yazılımları tarafından oluşturulan .DXF dosyalarından doğrudan grafiklerin içe aktarılmasını sağlar. Sezgisel bir insan-makine arayüzüne sahip olup, makine takımı işleme programlarının otomatik olarak oluşturulmasını sağlayarak zaman harcamasını azaltır ve hata riskini en aza indirir.
Sergide, bu üretim hattı tarafından üretilen, madencilik kamyonlarında ve özel araçlarda kullanılan bir dizi spesifikasyonu kapsayan, özenle seçilmiş tamamlanmış boyuna kiriş örnekleri sergilenmektedir. Bu örnekler, delik yerleşiminin doğruluğunu, zımbalanmış kenarların düzgünlüğünü ve genel yapısal bütünlüğü göstermekte, müşterilere ve denetçilere ekipmanın işleme yeteneklerinin net bir görsel temsilini sunmaktadır.
Bu makine, otomotiv endüstrisindeki düz boyuna kirişler üzerindeki zımbalama işlemleri için özel olarak tasarlanmış, son derece uzmanlaşmış bir araçtır. Öncelikli olarak kamyonların ve özel araçların ana kirişlerini işlemek için tasarlanmıştır ve bu ağır hizmet tipi, özel yapım otomotiv yük taşıyan bileşenlerinin yapısal montaj ihtiyaçlarını karşılamak için hassas delik oluşturulmasını sağlar.
