Otomatik besleme delme makinesi, güç aktarım kulesi için CNC açı çubuğu işleme makinesi

Otomatik Beslemeli Delme Makinesi CNC Açılı Çelik İşleme Makinesi Güç İletim Kulesi İçin

Ürün Tanıtımı:

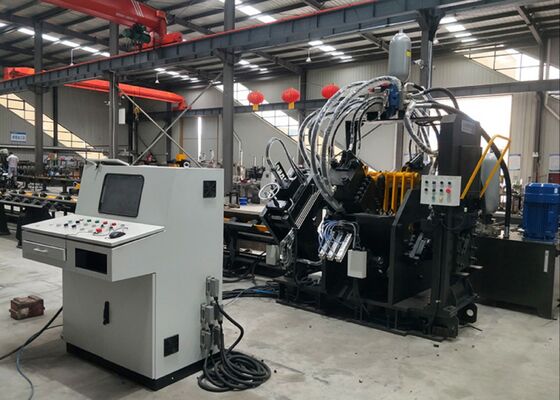

JNC serisi yüksek hızlı CNC açılı delme, markalama ve kesme üretim hattı, öncelikli olarak delme ünitesi, markalama ünitesi, kesme ünitesi, enine konveyör, döner konveyör, besleme konveyörü, boşaltma konveyörü, CNC besleme arabası, hidrolik sistem, elektrik sistemi, pnömatik sistem ve diğer temel bileşenlerden oluşmaktadır. Bu üretim hattı, kule imalat endüstrisindeki açılı çeliğin otomatik işlenmesi için özel olarak tasarlanmıştır. Tüm operasyon sayısal olarak kontrol edilir, bu da kullanıcı dostu bir çalışma sağlar. Otomatik, yüksek hassasiyetli, çok çeşitli ve büyük ölçekli üretim yeteneklerini destekler.

Ürün parametreleri:

Ürün Özellikleri:

1. CNC açılı demir delme makinesi, her biri üç farklı delme boyutunu işlemek üzere tasarlanmış iki veya üç delme ünitesi ile donatılmıştır. Bu delme üniteleri sayısal kontrol (NC) aracılığıyla hassas bir şekilde kontrol edilir, bu da delme konumlarının doğru ayarlanmasını sağlar. Makine hem yuvarlak hem de oval delikler üretebilir. Yüksek hızlı besleme ve delme yetenekleri üretim verimliliğini önemli ölçüde artırır. 50x50x4mm açılı çelik için makine, sekiz saatlik bir vardiyada 9-10 tonluk bir çıktı kapasitesine ulaşır.

2. CNC açılı delme makinesinin markalama ünitesi sağlam ve rijit bir muhafaza içinde yer alır. Markalama sistemi, programlama yoluyla seçilebilen dört kaset setinden oluşur, bu da markalama konumunun esnek bir şekilde ayarlanmasını sağlar. Ek olarak, makine 10 sıralı bir disk markalama yöntemi içerir, bu da manuel giriş gerektirmeden karakterleri otomatik olarak seçerek markalama verimliliğini önemli ölçüde artırır.

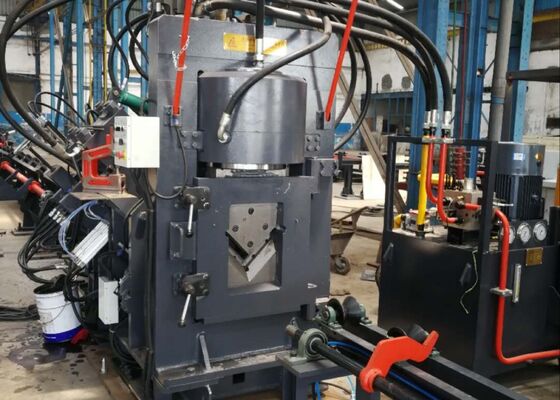

3. CNC açılı çelik kesme makinesi, üstün kesme kuvvetiyle tanınan tek bıçaklı bir kesme ünitesi ile donatılmıştır. Her kesim malzeme israfı olmadan gerçekleştirilir ve ortaya çıkan kesme yüzeyi hem temiz hem de pürüzsüzdür. Bıçak muhafazası, hızlı ve güvenli bıçak değişimlerini kolaylaştıran açık kapı yapısıyla tasarlanmıştır.

4. Yatay malzeme tablası, açılı çeliği motor ve redüktörle çalışan döner malzeme rafına etkili bir şekilde taşır. Bu mekanizma, açılı çeliğin daha fazla işlenmesi için besleme konveyörüne güvenli bir şekilde konumlandırılmasını sağlar.

5. İş parçası, hassas hizalama ve konumlandırma doğruluğunu sağlayan bir CNC besleme arabası tarafından sıkıca tutulur ve beslenir. Besleme arabası, bir fotoelektrik enkoderden geri bildirim alarak kapalı döngü kontrol sistemi içinde çalışan bir servo motor tarafından tahrik edilir.

6. CNC açılı çelik metal delme ve markalama makinesi, delme, markalama ve kesme fonksiyonlarını çalıştıran bir hidrolik sistem aracılığıyla çalışır. Akümülatörlü yüksek hızlı bir hidrolik istasyon ile donatılmıştır ve hidrolik hatlar, sızdırmaz performans sağlayarak kolay değiştirme ve bakım olanağı sunan yüksüklü tip bağlantılar kullanır. Ana hidrolik valf blokları, güvenilir ve yüksek performanslı bir hidrolik sistem sağlayan ünlü Atos markasından tedarik edilmektedir.

7. Hidrolik istasyonun soğutma sistemi, su soğutma, hava soğutma veya yağ soğutma dahil olmak üzere çeşitli seçenekler sunar. Bu çok yönlülük, müşterilerin özel operasyonel gereksinimlerine göre en uygun soğutma yöntemini seçmelerine olanak tanır.

8. Kontrol sistemi, üst bilgisayar, PLC, servo motor, harici algılama anahtarları ve diğer kritik bileşenlerden oluşur. Operatör sadece işleme gereksinimlerini girer ve sistem otomatik olarak karşılık gelen işleme programını oluşturur. Ayrıca CAD yazılımı tarafından üretilen DXF, NC ve diğer dosya formatlarını okuyabilir. Üst bilgisayarın insan-makine arayüzü kullanıcı dostudur, sezgisel bir ekran ve kolay kullanım sunar. Grafik iş parçası görselleştirme, kapsamlı veri depolama, konum verisi izleme ve arıza alarm bildirimleri gibi işlevleri destekler.

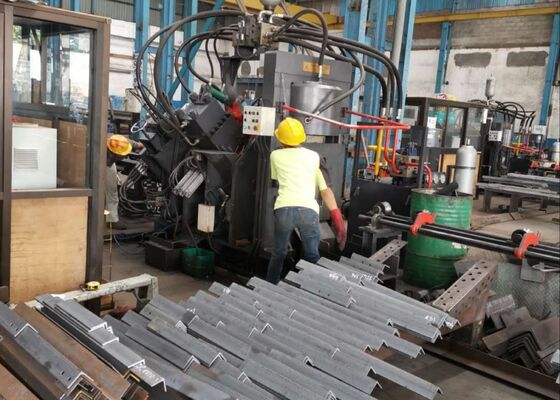

Açılı çelik kulesi endüstrisindeki standart spesifikasyonları ve tipik işleme koşullarını temsil eden bu numuneler, kullanıcıların ekipmanın işleme kalitesini, hassasiyetini ve işçiliğini doğrudan değerlendirmelerine olanak tanır. Ekipmanın performansını ve belirli üretim gereksinimlerine uygunluğunu değerlendirmek için somut bir referans görevi görür, böylece potansiyel uygulamalar için bilgilendirilmiş, veriye dayalı karar vermeyi destekler.

Kulelerin aşırı hava koşullarına ve önemli yüklere maruz kaldığı ultra yüksek gerilim (UHV) iletim hatlarının inşasında, bu ekipman kulelerin ana çerçevesini oluşturan açılı çelik bileşenlerin işlenmesinde hayati bir rol oynar. Kule gövdeleri, traversler ve diğer temel yapısal elemanlar için kullanılan açılı çelik üzerinde delme ve damgalama işlemlerini verimli bir şekilde gerçekleştirerek, kulelerin genel stabilitesini ve bütünlüğünü koruyan doğru boyutları ve güvenilir bağlantıları sağlar.
