100×100×10~250×250×32mm açı boyutu CNC Çelik masa delme işaretleme makinesi 40mm Max delme

100×100×10~250×250×32mm açı boyutu CNC Çelik masa delme işaretleme makinesi 40mm Max delme

Ürün Tanıtımı:

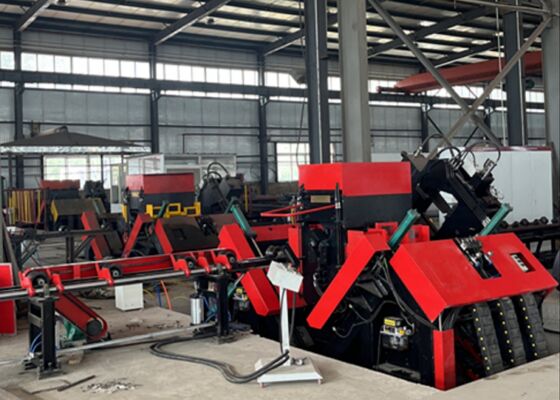

CNC açı delme ve işaretleme makinesi hattı, iletim hattı kulelerinde kullanılan büyük, yüksek dayanıklı açılı çeliklerin delinmesi ve işaretlenmesi için titizlikle tasarlanmıştır.Bu sistem, açılı çelikteki tüm deliklerin kesin olarak delinmesini garanti eder., olağanüstü delik kalitesini ve konumlama doğruluğunu sağlar.

Ana parametreler:

Ürün Özellikleri:

1Üretim hattı, yatay besleme kanalı, dönen bir yükleme rafı ve besleme mekanizması ile birlikte otomatik bir boşaltma sistemi içeren otomatik bir yükleme sistemi ile donatılmıştır.Tüm sondaj ve çelik damgalama işlemleri, açı çeliklerinde sorunsuz bir şekilde bir araya getirilmiştir., verimli iş akışı. Tüm süreç tamamen otomatik hale getirilmiş, manuel müdahale gerekliliğini ortadan kaldırmış ve operatör işgücü taleplerini önemli ölçüde azaltmıştır.

2Borma yuvası, olağanüstü sondaj verimliliğini ve hassasiyetini garanti eden bir Tayvan BT40 hassas yuvası (iç soğutma sıvısı ile) ile donatılmıştır.Sondaj ünitesi altı CNC sondaj başlığı ile donatılmıştır, üç açılı çelik her tarafında konumlandırılmıştır.Her iki taraftaki kafalar aynı anda aynı çapta delikleri delme yeteneğine sahiptir ve açılı çelik kanatların üst uçlarından tutarlı aralıklarla.

3Yazılım, kullanıcı dostu bir navigasyon ve iş parçası çizimlerinin net bir sunumunu sağlayan iki dilli bir Çince/İngilizce arayüzü ile donatılmıştır.

4. Programlama süreci sezgisel ve verimlidir; kullanıcıların programı oluşturmak için sadece iş parçasının boyutlarını, delik çapını, aralıkları ve miktarını girmeleri gerekir.CAD/CAM lofting yazılımı, dosya dönüşümünde sorunsuz bir şekilde kullanılabilir.Sistem, TEKLA yazılımı tarafından oluşturulan NC1 dosyalarıyla tamamen uyumludur.

5Önemli hidrolik, pnevmatik ve elektrik bileşenleri, olağanüstü güvenilirlik ve uzatılmış hizmet ömrünü sağlamak için tanınmış, yüksek performanslı markalardan alınır.

6Sistem, hatayı verimli bir şekilde tespit etmeyi ve sorun gidermeyi kolaylaştıran yerleşik bir kendi kendine teşhis fonksiyonu ile donatılmıştır.

7Kırpma ünitesi, performansı optimize etmek için çift bıçaklı bir kesme mekanizması ile seçmeli bir yükseltme olarak mevcuttur.

Bu örnekler, yaygın olarak iletim hattı kulelerinin yapımında kullanılan açı çeliklerinin standart özellikleri ve delik konfigürasyonlarını temsil eder.Ekipmanın işletim performansını değerlendirmek için potansiyel kullanıcılar veya denetçiler için görsel bir referans olarak hizmet ederler., ekipmanların iletim hattı kulelerinin üretimi için gerekli üretim standartlarını karşılayıp karşılamadığını değerlendirmek için net ve ölçülebilir referanslar sağlar.

Çok yüksek gerilimli (UHV) iletim hatlarının yapımında, iletim kuleleri aşırı hava koşullarına ve önemli yüklere maruz kaldığında,Bu ekipman, kulelerin çekirdek yük taşıyan yapılarını oluşturan açı çelik bileşenlerini işleme getirmede önemli bir rol oynar.Kule gövdeleri, çapraz kollar ve diğer kritik yapısal elemanlarda kullanılan açı çeliklerinde sondaj ve damgalama işlemlerini verimli bir şekilde gerçekleştirir.Kesin boyut doğruluğunu ve güvenilir bağlantı performansını sağlamakSonuç olarak, tüm hizmet ömrü boyunca iletim kulelerinin uzun vadeli yapısal bütünlüğüne ve istikrarına önemli ölçüde katkıda bulunur.
