Ürün Tanıtımı

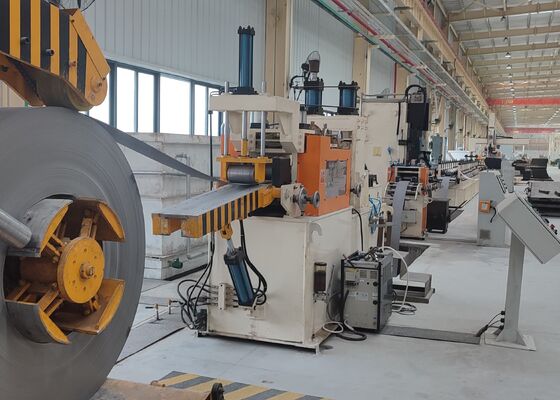

Güneş Bracket Punching ve Forming Otomatik Üretim hattı, orijinal tek bir sayfa multi-işlem, kesintisiz üretim, kurulmuş çözme, düzeltme, delme, şekillendirme,Tek bir sürekli üretimde kıl kesme, böylece ürün görünüm standart, delikleme tutarlı kurulum kolay. üretim hattı yüksek üretim hızı, on-line delikleme ve sürekli kalıp üretim vardır,çalıştırılması kolay ve daha az işgücü kullanır.

Ürün konfigürasyonu

Not: Plak tip çizimleri, alıcı ve satıcı tarafından imzalanan ve onaylanan çizimlere tabidir.

Üretim süreci

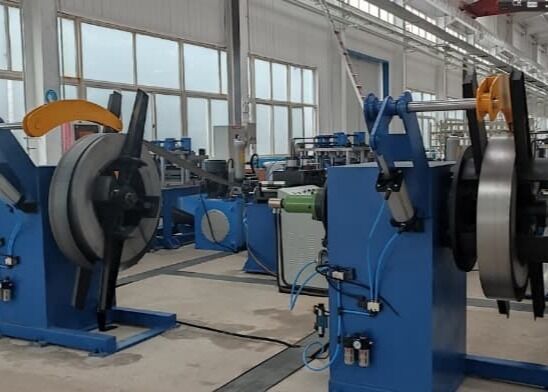

Üretim hattı aşağıdaki teknolojik sürece göre gerçekleştirilir: Rulo açma→Düzleştirme Servo besleme→Punching→Soğuk şekillendirme→Hidrolik kesme→Açma

Birim konfigürasyonu ve işlevi

Hidrolik tıraş makinesi 1 set

Amaç: Kalıplı parçaları belirli bir uzunluğa kadar kesmek.
Yapı: Ana bileşenler kesme çerçevesini, kesme matrisini, hidrolik sistemi ve diğer bileşenleri içerir.

Kesme aracı: Toplamda 3 set
Bıçak malzemesi: Cr12MoV (saldırma sonrası sertliği HRC58 ~ 62)

Hidrolik sistem 1 set

Uygulama: Bıçaklama makinesi ve kesme makinesi için güç sağlar.
Yapı: Pompa ve akülatörün kombinasyon yapısı benimsenir ve yumruklama ve tıraş etme eyleminin hızı hızlıdır, bu da üretim hattının hızını artırır.Hava soğutmalı soğutucu, yüksek yük ve daha yüksek sıcaklık altındaki üretim gereksinimlerini karşılamak için ısı dağıtmak için kullanılır. Hidrolik sistem, yüksek hızlı delme, delik yuvarlama ve soğuk bükme üretim hatları için uygun hızlı bir hidrolik sistemdir.Ana hidrolik bileşenleri Pekin Huade ürünlerini benimsiyor.

Ana bileşenler: yağ pompası, motor, hidrolik valf, solenoid valf, filtre ve hidrolik yağ tankı.
Hidrolik sistem filtre kullanır ve yağın temizliği 6-8 derece garanti edilir.

Hidrolik sistem basıncı: 22Kpa
Hidrolik sistem gücü: 15kw

Elektrikli kontrol ünitesi 1 set

Tüm hat, PLC ve dokunmatik ekranı birleştiren insan-makine kontrol modunu benimser. Parçaların özellik parametreleri, miktarı ve sistem parametreleri dokunmatik ekran üzerinden ayarlanabilir.Bir seferde birden fazla set çalışma talimatı saklanabilirOtomasyon derecesi yüksektir. Üretim hattındaki bir anormallik durumunda alarm fonksiyonuna sahiptir.ve tüm üretim hattının çalışması kontrol sistemi ile izlenebilir. güç off veya anormal durum kapatma sonra, daha önce ayarlanmış çalışma parametrelerine göre işleme devam edebilirsiniz.

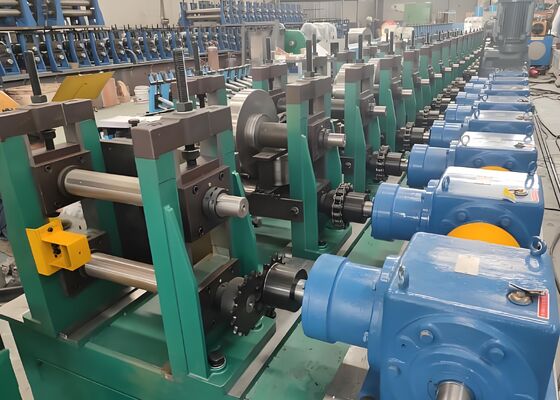

Rulo şekillendirme makinesi 1 set

Uygulama: Rulo bükme işlemi ile istenen bitmiş levha şeklini nihai istenen arayüz şekline getirmek için kullanılır.
Farklı özelliklere sahip ürünleri değiştirirken, sadece aralık aygıtının bir kısmının değiştirilmesi gerekir.

Yapı: şekillendirme ünitesi bağımsız bir raf (torii tarzı mod) benimser. Motor, redüksiyon sürücü aktarımı. şekillendirme ruloları profesyonel yazılımla tasarlanmıştır.Malzeme yüksek kaliteli Cr12 çelikten yapılmıştır.. Saldırma sonrası sertliği HRC58 ~ 62'dir. Rollerin yüzeyi bitirildikten sonra cilalanır. Rollerin yüksek hassasiyeti ve uzun ömrü vardır.
Alt şaft tahrik edilir ve üst ve alt şaftlar gerekli geçişler için senkron dişliler kullanır.
Kemer yolunun dış cevizleri sol tarafta (alt tarafı) ve sağ tarafta (üst tarafı) bulunur.
