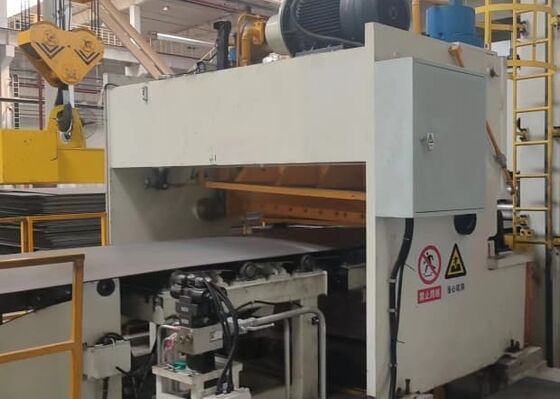

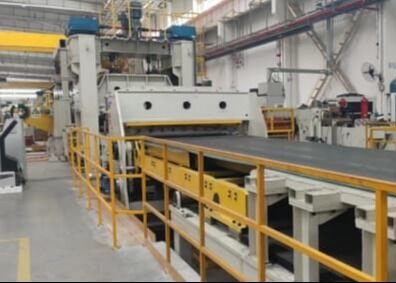

Model RFHJ2-30x2500 Plakın Yuvarlanmasını Açma Düzleştirme ve Kırpma Çizgisi 12?? 30mm Plak kalınlığı

Model RFHJ2-30x2500 Plakın Yuvarlanmasını Açma Düzleştirme ve Kırpma Çizgisi 12?? 30mm Plak kalınlığı

Ürün Özet:

Üretim hattı adı: Rulo açma, düzleştirme ve kıllama üretim hattı
Üretim hattı modeli: RFHJ1230×2500
Bu üretim hattı, 12-30 mm kalınlığında ve 800-2500 mm genişliğinde çelik sargıların çözülmesi, düzleştirilmesi, kesilmesi ve yığılması için kullanılır.

Ürün konfigürasyonu

Süreç akışı şöyle:

Steel coil saddle → loading trolley → uncoiler → feeder → double-roller pinch feeding → 11-roller leveling machine (φ280) → length measuring device → tail plate pinching → shearing machine → palletizer → discharging roller table .

Birim konfigürasyonu ve işlevi

Çelik sarmal eyer

Genel bakış: Çelik sarmal eyer, iki simetrik V şekilli parçadan oluşur ve yükleme arabasının üzerinde hendeklerin her iki tarafına monte edilir.Elektrik olmadan işlenecek çelik bobinleri depolamak için kullanılırYükleme arabası çelik bobinleri yüklemek için çelik bobin eyerinden doğrudan kaldırabilir.

Teknik özellikler

2- Kargo arabası.

a. Genel bakış: Elektrikli hareket ve hidrolik kaldırma kullanılır. Yükleme ağırlığı 35 ton'dur. Yükleme arabası kablosuzlaştırıcıyı yüklemek için kullanılır,ve arabanın üstündeki çift rulolar bir "V" şeklinde yapı oluşturur. esas olarak bir şasi, bir hidrolik silindir, bir destek çerçeve ve 2 tekerlek aksından oluşur. yükleme sırasında, motor azaltıcı tahrik sistemi, arabayı ray boyunca hareket ettirir,ve daha sonra hidrolik silindir tarafından kaldırılır ve bobini gerekli yüksekliğe çıkarır., ki bu da sarmaşının mandrelinin merkezi konumudur. Sarmaşının sıkılması sonrasında silindir indirilir ve arabayı orijinal konumuna geri getirir. Arabanın motor gücü 4KW'dır;Kablolar ve petrol boruları destek zincirleri ile korunur..

b. Teknik özellikler
Şekil: elektrikli yürüyüş, hidrolik kaldırma
miktar: 1 birim
Ana parça malzemesi:
Malzeme destek rafı, taşıma plaka: çelik plaka kaynak
Tekerlek asısı: 40Cr kalınlaştırılmış
Tekerlek: 45 söndürme işlemi HRC45 ̇50
Yağlama: manuel merkezi yağlama

Teknik parametreler:

3. Çapraz

a. Genel bakış: Çekilmez, çelik bobinleri yerleştirmek ve onları açmak için kullanılan bir cihazdır. Çekilmez, sol-sağ simetrik bir yapıya sahiptir ve 2 set hidrolik genişleme ve daralma tamburundan oluşur.2 adet hidrolik hareket seti, 2 set makine tabanı ve 2 set aktarım sistemi. Davul, destekleyici bir spindle, kenar şeklinde bir kaydırma koltuğu, kenar şeklindeki kaydırma koltuğuna yuvarlanmış dört kemerli plaka,ve dönen bir hidrolik silindirHidrolik silindir destek çubuğunun arkasına sabitlenir ve birlikte döner ve bağlama çubuğu destek çubuğundan geçer ve kenar şeklindeki kaydırma koltuğuna bağlanır.Çekme çubuğu sürükler ve kaydırmak için kenar şeklindeki kaydırıcı koltuğu çeker, ve yay plaka yayılmış kenarın etkisi altında davul genişler ve daralır.Genişleme ve daralma sistemi, iç valf sızıntısını önlemek ve mandrelin gerilim kuvvetini etkili bir şekilde sağlamak için hidrolik olarak kontrol edilen tek yönlü basınç bakımına sahiptirDönüştürücü bir motor tarafından döndürülür ve ileriye ve geriye döner.
Rulo çözücü, çelik sarmal liderinin ana gücünü sağlar ve otomatik çalışma sırasında geri gerilim üretir, böylece üretim hattı sorunsuz ve güvenilir bir şekilde çalışır.

Kompozisyon: (1) Makine tabanı (2) Motor ve redüktör (3) Hareketli raf (4) Mandrel (genişletilebilir) (5) Hidrolik genişleme ve daralma sistemi (6) Hidrolik hareketli sistem

b. Teknik özellikler
Şekil: Çift başlı hidrolik genişleme ve daralma (iki adım Ф762mm, Ф950mm)
miktar: 1 birim
Ana parça malzemesi:
Genişleme ve daralma destek borusu: çelik yapı parçaları
Çerçeve, taban: çelik levha kaynaklı parçalar
Döner: 40Cr kalınlaştırılmış
Çubuk: 40Cr kalınlaştırılmış ve sönmüş
