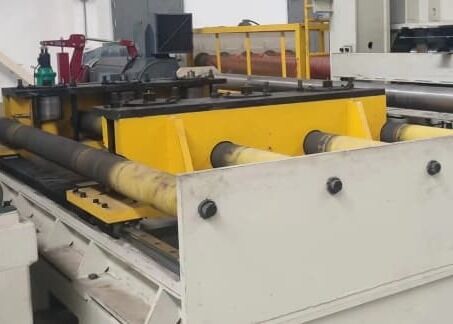

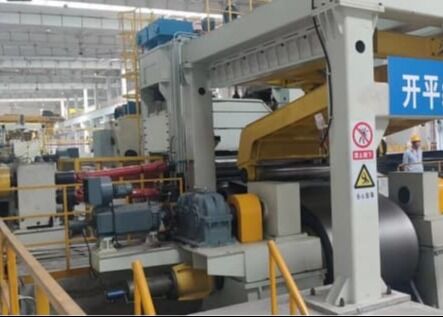

Ürün Özet:

Üretim hattı adı: Rulo açma, düzleştirme ve kıllama üretim hattı
Üretim hattı modeli: RFHJ1230×2500
Bu üretim hattı, 12-30 mm kalınlığında ve 800-2500 mm genişliğinde çelik sargıların çözülmesi, düzleştirilmesi, kesilmesi ve yığılması için kullanılır.

Ürün konfigürasyonu

Süreç akışı şöyle:

Steel coil saddle → loading trolley → uncoiler → feeder → double-roller pinch feeding → 11-roller leveling machine (φ280) → length measuring device → tail plate pinching → shearing machine → palletizer → discharging roller table.

Birim konfigürasyonu ve işlevi

1Besleme makinesi

Genel bakış: Lider cihazı, kabuk açanın üzerine monte edilir ve çelik sarmal başını kabuk açanın işbirliğiyle kaba makineye yönlendirir.Temel olarak 2 motorlu presleme silindirinden oluşur.Basınç silindir, basınç başı ve kaydırma cihazı tümü çerçeveye monte edilmiştir.

Materyal başı, bandı keserken plaka başının geri çekilmesini önlemek için sarkmadan önce sıkı bir şekilde basılır. Basınç rulo, sarkma sırasında yardımcı besleme sağlar.Besleme plakanın uzunluğu farklı rulo çaplarına uyum sağlamak için genişletilebilir ve daraltabilirBesleme platformu bir yağ silindirinden hareket eder ve yukarı ve aşağıya sallanabilir.

Basınç silindirleri hidrolik bir silindirle kaldırılır ve düşürülür ve kaldırma hızı bir gaz valfi ile ayarlanır. Basınç başlığı hidrolik bir silindirle kaldırılır ve düşürülür.kaydırma aygıtı bir hidrolik silindirle kaldırılır ve teleskoplanır.Her bir silindir, silindrin aşağı kaymasını ve valfin iç sızmasını önlemek için basıncı korumak için hidrolik olarak kontrol edilen tek bir valfle donatılmıştır.

Bileşimi: (1) Baskı rafı (2) Basınçlı rulo cihazı (3) Besleme plağı

Teknik özellikler
Şekil: Tam hidrolik tahrik
miktarı: 1 set
Ana parça malzemesi: Çerçeve çelik plaka: profilli kaynak
Kayma cihazı çelik: plak profilli kaynak
Kürek başı cihazı çelik levha: profilli kaynak

Teknik parametreler:

2Çift rulo çipçik besleme

a. Genel bakış: Bu makine esas olarak çerçeve parçasından, rulo parçasından, ana şanzıman parçasından ve yağ silindirinin kaldırma parçasından oluşur.

(1) Rak parçası
Çerçeve, rulo bölümünü, kaldırma bölümünü ve çerçeve bölümünü organik olarak birleştiren genel olarak kaynaklı çelik levha yapısını benimser.Makul bir yapıya sahiptir ve kurulması ve bakımı kolaydır.. Bilgisayar optimize tasarımı, makine aracının dayanıklılığını, sertliğini, doğruluğunu ve diğer performans gereksinimlerini sağlamak, levhanın düzeltme ihtiyaçlarını karşılamak için kullanılır,ve kaynaktan sonra termal yaşlanma işlemine tabi.

(2) Rulo parçası
Rulo parçası 2 seri çipçik rulolardan oluşur ve her bir dizi çipçik rulo, rehber plakanın beslenmesini kolaylaştırmak için yukarı ve aşağıya düzenlenir.ve tam sürüş modunu benimsiyor.

Rollerin malzemesi 42CrMo'dur. Kırmacılık yapılır. Kaba dönüşümden ve yarı işlenmeden sonra HB250-300'e kadar söndürülür ve ısıtılır, yüzey söndürülür ve daha sonra ince öğütülür.Sertliği HRC55 ~ 60, ve pürüzsüzlük 0.8. İş rulolarının rulmanlarının hepsi kendi kendine hizalandırılır ve yüksek yük taşıma kapasitesine sahiptir. rulmanların düşük sürtünme ve uzun hizmet ömrü vardır. İş rulo işleme süreci şunlardır:Kırma → kaba dönüştürme → söndürme ve karıştırma → ince dönüştürme → kaba öğütme → yüzey söndürme → düzleştirme → kaba öğütme → ince öğütmeİş ruloları sıkı bir denetimden geçtikten sonra, malzeme denetim raporu, ısı tedavisi denetim raporu, kusur tespit denetim raporu vb. kullanıcıya verilecektir!

(3) Ana şanzıman parçası
Ana şanzıman parçası, düzeltme silindirini çalıştırmak için bir redüktör, transfer kesi ve evrensel birleştirme aracılığıyla bir DC motoru tarafından çalıştırılır.Evrensel bağlantı, farklı yerlerde bağlantı ve üst sıradaki yuvarlakların kaldırma hareketinin amacını gerçekleştirirRedüktör ve transfer kesi de vites aktarımını benimsiyor.

b. Teknik özellikler
miktar: 1 birim
Düzleştirme hızı: 10 ̊25 m/min.
Rulo çapı: φ380
Rulo malzemesi: 42CrMo
miktarı: 4 adet
DC motoru: düzeleme rulo transmisi için 1 set

Güç: 110kw

3On bir tekerlekli düzeltme makinesi
a. Genel bakış: Bu makine bir dizi kaplumbağa silindirinden ve on bir seviye silindirinden oluşur.kuru yağ yağlama parçası, yer değiştirme dijital görüntüleme ölçüm cihazı vb. Bu düzeleyicinin makul yapısı, kullanışlı işleyişi ve kolay bakımı vardır.
(1) Rak parçası
Çerçeve parçası, bu seviyeleyicinin temelini oluşturur. Sol ve sağ çerçevelerden, uç kirişlerden ve bağlantı kirişlerinden oluşan çerçeve tipi bir bölünmüş yapıyı benimser.Her parça çelik plakalı kaynaklı bir yapıdır.Bağlama sütunları, son kirişleri birbirine bağlamak ve çalışma sırasında düzeleme kuvvetine dayanabilmeleri için uygun ön sıkıştırma kuvvetini korumak için sol ve sağ çerçevelerde yer almaktadır.Tüm çerçeve parçası yeni bir şekle sahip ve güzel ve zarif.
(2) Çalışma rulo parçası
Çalışma rulo parçası, bu seviyelemenin çekirdek parçasıdır. Temel olarak bir çift çekiş rulolarından ve beş seviyeleme ruloundan oluşur. çekiş ruloları tam tahrik alır,Yaprak malzemesini etkili bir şekilde çekebilir ve kaymayı engelleyebilir; düzeleme silindir çoklu rulo düzeleme çalışma ilkesini benimser.Yaprak malzemesi, iç gerilimi ortadan kaldırmak ve malzemeyi düzeltmek için düzeltme rulounun ortasında ileri ve geri yönlerde tekrar tekrar deforme edilir. hedefi. Düzleştirme silindir, sertliği, sertliği (HRC62-64) ve aşınma direnci gibi avantajlara sahiptir.,Böylece metal tabakasının düzelirliğinin doğruluğu sağlanır.
