2200/4300KN Kesme Gücü CNC Köşeli Bıçaklama Kesme Çelik Kulesi Üretim hattı Grup başına 18 harf

2200/4300KN Kesme Gücü CNC Köşeli Bıçaklama Kesme Çelik Kulesi Üretim hattı Grup başına 18 harf

Ürün Tanıtımı:

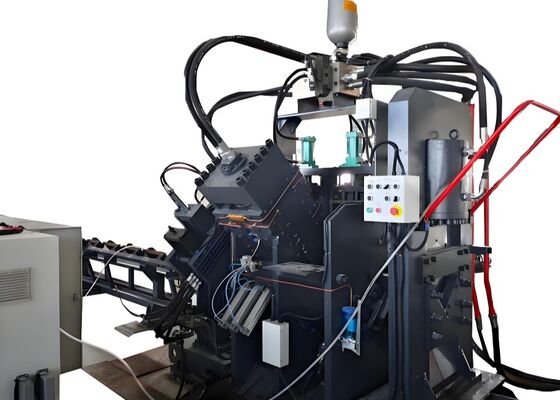

JNC serisi yüksek hızlı CNC açılı delme, işaretleme ve kesme üretim hattı esas olarak delme birimi, işaretleme birimi, kesme birimi, çapraz taşıyıcı, dönen taşıyıcı,besleme taşıyıcı, boşaltma taşıyıcı, CNC besleme arabası, hidrolik sistem, elektrik sistemi, pnevmatik sistem ve diğer kritik bileşenler.Özellikle kule imalat sektöründe açısal çeliklerin otomatik işlenmesi için tasarlanmıştır, bu üretim hattı, kullanım kolaylığını sağlayan tam sayısal kontrol altında çalışır.

Ürün parametreleri:

Ürün Özellikleri:

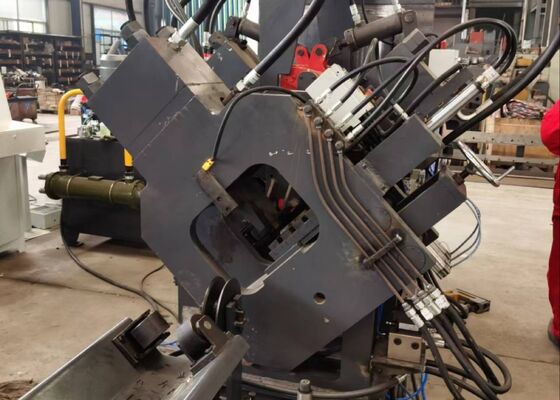

1CNC açılı demir delme makinesi, her biri üç farklı delme boyutuna sahip iki veya üç delme ünitesi ile donatılmıştır.Bu delikleme üniteleri sayısal kontrol (NC) ile hassas bir şekilde kontrol edilir.Bu makine hem yuvarlak hem de oval delikler üretebilir. Yüksek hızlı besleme ve delikleme yetenekleriyle üretim verimliliğini büyük ölçüde arttırır.50×50×4 mm açılı çelik için, makine sekiz saatlik bir vardiya sırasında 9-10 ton üretim kapasitesine ulaşır.

2. CNC açı delme makinesinin işaretleme ünitesi sağlam ve dayanıklı bir kabın içine yerleştirilmiştir.işaretleme pozisyonunu ayarlama konusunda esneklik sunarEk olarak, makine, 10 satırlı bir disk işaretleme yöntemini kullanır, manuel girişe gerek kalmadan karakterleri otomatik olarak seçer ve böylece işaretleme verimliliğini önemli ölçüde arttırır.

3. CNC açı çubuğu kesme makinesinin, olağanüstü kesme gücüyle tanınan tek bıçaklı bir kesme ünitesi vardır.Temiz ve pürüzsüz bir kesim yüzeyi sağlamakBıçak koruması, bıçakların hızlı ve güvenli bir şekilde değiştirilmesini sağlayan açık kapı yapısı ile tasarlanmıştır.

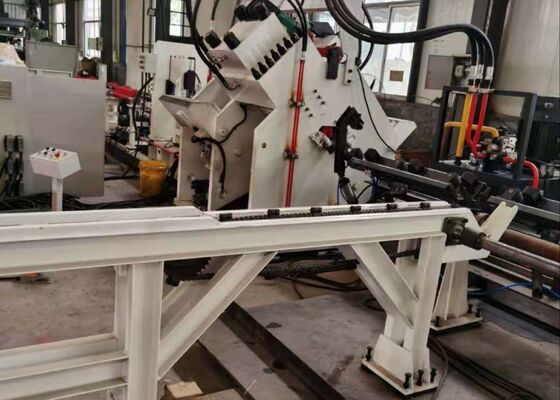

4Yatay malzeme tablosu, açı çubuğunu bir motor ve redüktör tarafından tahrik edilen dönen malzeme rafına verimli bir şekilde aktarır.Bu sistem, daha sonra işleme için açı çubuğunun besleme taşıyıcıya güvenli bir şekilde konmasını sağlar.

5İş parçasını güvenli bir şekilde tutmak ve CNC besleme arabası ile beslemek, hassas hizalama ve konumlandırma doğruluğunu garanti eder.Fotoelektrik bir kodlayıcıdan gelen geri bildirim ile, kapalı döngü kontrol sistemi içinde çalışmaktadır.

6. CNC açılı çelik metal delme ve işaretleme makinesi, delme, işaretleme ve tıraş fonksiyonlarını yöneten bir hidrolik sistemle çalışır.Akkumülatöre sahip yüksek hızlı bir hidrolik istasyonla donatılmıştır, ve hidrolik hatlar, sızıntı geçirmez çalışmayı sağlamak ve değiştirmeyi ve bakımı basitleştirmek için ferrule tipi bağlantılar kullanır.Ana hidrolik valf blokları ünlü Atos markasından alınır., güvenilir ve yüksek performanslı bir hidrolik sistemi garanti eder.

7Hidrolik istasyonun soğutma sistemi, su soğutması, hava soğutması veya yağ soğutması gibi çeşitli seçenekler sunar.Bu esneklik, müşterilerin özel işletme ihtiyaçlarına göre en uygun soğutma yöntemini seçmelerini sağlar..

8Kontrol sistemi üst bilgisayar, PLC, servo motor, dış algılama anahtarları ve diğer temel bileşenlerden oluşur.ve sistem otomatik olarak ilgili işleme programını oluşturur.. Ayrıca DXF, NC ve CAD yazılımı tarafından oluşturulan diğer dosya biçimleriyle de uyumludur.Kullanıcı dostu bir ekran ve basitleştirilmiş bir işletim sunuyor. Grafik iş parçası görselleştirme, geniş veri depolama, konum veri izleme ve hata alarm bildirimleri gibi özellikleri destekler.

Standart özellikleri ve açısal çelik kule endüstrisi içindeki tipik işleme koşullarını yansıtan bu örnekler, kullanıcıların ekipmanların işleme kalitesini doğrudan değerlendirmelerini sağlar.doğruluk, ve zanaatkârlık. Onlar, ekipmanların performansını ve özel üretim ihtiyaçlarına uygunluğunu değerlendirmek için somut bir referans sağlarlar ve böylece bilinçli,Potansiyel uygulamalar için veriye dayalı karar verme.

Kulelerin şiddetli hava koşullarına ve önemli yüklere maruz kaldığı ultra yüksek voltajlı (UHV) iletim hatlarının inşaatında,Bu ekipman kulelerin temel yapısal çerçevesini oluşturan açı çelik bileşenlerini işlemek için gereklidir.Kule gövdeleri, çapraz kollar ve diğer kritik yapısal elemanlar için kullanılan açı çelikleri üzerinde sondaj ve damgalama işlemlerini etkili bir şekilde gerçekleştirir.kulelerin genel istikrarını ve bütünlüğünü koruyan kesin boyutları ve güvenli bağlantıları sağlamak.
