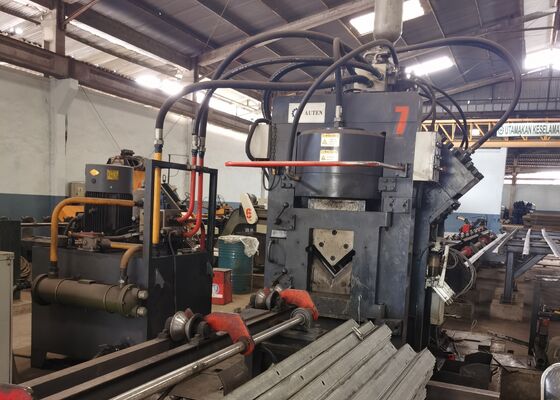

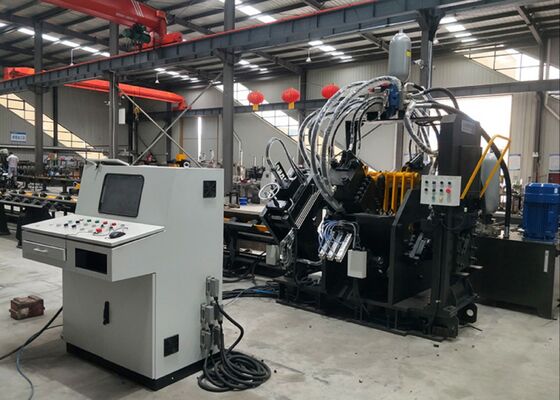

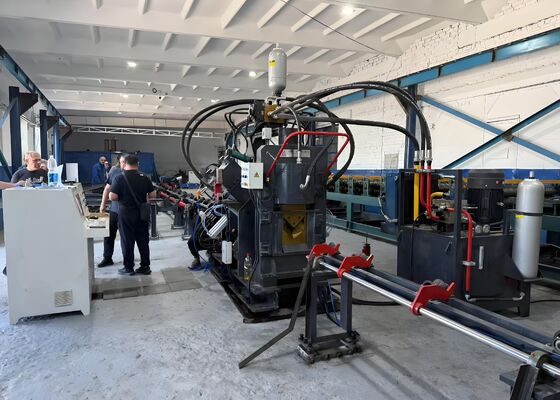

32x7x3m Toplam Boyut Köşe Profili İşleme CNC Köşe Demir Çelik Kule Makine hattı 3 CNC Eksenleri

32x7x3m Toplam Boyut Köşe Profili İşleme CNC Köşe Demir Çelik Kule Makine hattı 3 CNC Eksenleri

Ürün Tanıtımı:

JNC serisi yüksek hızlı CNC açılı delme, işaretleme ve kesme üretim hattı öncelikle delme birimi, işaretleme birimi, kesme birimi, çapraz taşıyıcı, dönen taşıyıcı,besleme taşıyıcı, boşaltma taşıyıcı, CNC besleme arabası, hidrolik sistem, elektrik sistemi, pnevmatik sistem ve diğer temel bileşenler.Özellikle kule üretiminde açılı çeliklerin otomatik işlenmesi için tasarlanmıştır, bu üretim hattı tamamen sayısal kontrol altında çalışır ve kullanıcı dostu bir işletim sunar.

Ürün parametreleri:

Ürün Özellikleri:

1CNC açılı demir delme makinesi, her biri üç farklı delme boyutuna sahip iki veya üç delme ünitesi ile donatılmıştır.Bu delikleme üniteleri sayısal kontrol (NC) ile hassas bir şekilde kontrol edilir., doğru ve ayarlanabilir delme pozisyonlarını sağlar. Makine hem yuvarlak hem de oval delikler üretebilmektedir. Yüksek hızlı besleme ve delme işlevleriyle,Üretim verimliliğini önemli ölçüde arttırır.50×50×4 mm açılı çelik için, makine sekiz saatlik bir vardiya boyunca 9-10 ton üretim kapasitesine ulaşır.

2. CNC açı delme makinesinin işaretleme ünitesi sağlam ve dayanıklı bir kabın içine yerleştirilmiştir.İşaretleme pozisyonunun ayarlanmasında esneklik sağlarEk olarak, makine, 10 satırlı bir disk işaretleme yöntemini kullanır, manuel girişe gerek kalmadan karakterleri otomatik olarak seçer ve böylece işaretleme verimliliğini büyük ölçüde arttırır.

3CNC açı çubuğu kesme makinesi, olağanüstü kesme gücüyle tanınan tek bıçaklı bir kesme ünitesi ile donatılmıştır.Temiz ve pürüzsüz bir kesim yüzeyi elde ederBıçak koruması, hızlı ve güvenli bıçak değiştirmelerini kolaylaştıran açık kapı tasarımına sahiptir.

4Yatay malzeme tablosu, açı çubuğunu bir motor ve redüktör tarafından çalıştırılan dönen malzeme rafına etkili bir şekilde aktarır.Bu sistem, daha fazla işleme için açı çubuğunun besleme konveyörüne güvenli bir şekilde yerleştirilmesini sağlar.

5. İş parçasının güvenli bir şekilde tutulur ve bir CNC besleme arabası tarafından beslenir, kesin hizalama ve konumlandırma doğruluğunu sağlar.Fotoelektrik bir kodlayıcı tarafından sağlanan geri bildirim ile, kapalı döngü kontrol sistemi içinde çalışmaktadır.

6. CNC açılı çelik metal delme ve işaretleme makinesi, delme, işaretleme ve kesme işlevlerini yönlendiren bir hidrolik sistem tarafından çalıştırılır.Akkumülatörle donatılmış yüksek hızlı bir hidrolik istasyona sahiptir., ve hidrolik hatlar, bakım ve değiştirmeyi basitleştirirken sızıntısız performans sağlamak için ferrule tipi bağlantılar kullanır.Birincil hidrolik valf blokları saygın Atos markası tarafından tedarik edilir, güvenilir ve yüksek performanslı bir hidrolik sistemi sağlar.

7Hidrolik istasyonun soğutma sistemi, su soğutması, hava soğutması veya yağ soğutması gibi çoklu seçenekler sunar.Bu çok yönlülük, müşterilerin özel işletme gereksinimlerine göre en uygun soğutma yöntemini seçmelerini sağlar.

8Kontrol sistemi üst bir bilgisayar, PLC, servo motor, dış algılama anahtarları ve diğer bütünleşik bileşenlerden oluşur.ve sistem otomatik olarak ilgili işleme programını oluşturur.. DXF, NC ve CAD yazılımı tarafından oluşturulan diğer dosya biçimleriyle tamamen uyumludur. Üst bilgisayarın insan-makine arayüzü kullanım kolaylığı için tasarlanmıştır.sezgisel bir görüntüleme ve basit bir işletim sunuyor. Grafik iş parçası görselleştirme, geniş veri depolama, konum izleme ve hata alarm bildirimleri gibi özellikleri içerir.

Standart özellikleri ve açılı çelik kule endüstrisi içinde ortak işleme koşullarını temsil eden bu örnekler, kullanıcıların ekipmanların işleme kalitesini doğrudan değerlendirmelerini sağlar.hassasiyet, ve işleme niteliğinde.Aygıtların performansını ve özel üretim gereksinimlerine uygunluğunu değerlendirmek için somut bir referans olarak hizmet ederler.Potansiyel uygulamalar için veriye dayalı karar verme.

Kulelerin aşırı hava koşullarına ve ağır yüklere dayanabilmesi gereken ultra yüksek voltajlı (UHV) iletim hatlarının inşaatında,Bu ekipman kulelerin temel yapısal çerçevesini oluşturan açı çelik bileşenlerini işleme getirmede çok önemli bir rol oynar.Kule gövdeleri, çapraz kollar ve diğer önemli yapısal elemanlar için kullanılan açı çelikleri üzerinde sondaj ve damgalama işlemlerini verimli bir şekilde gerçekleştirir.kulelerin genel istikrarını ve bütünlüğünü koruyan kesin boyutları ve sağlam bağlantıları sağlamak.
