Ürün Tanıtımı:

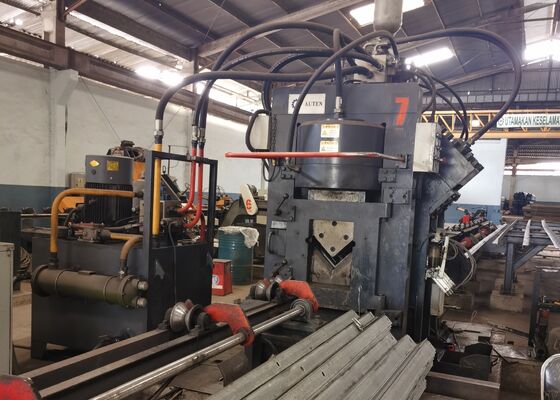

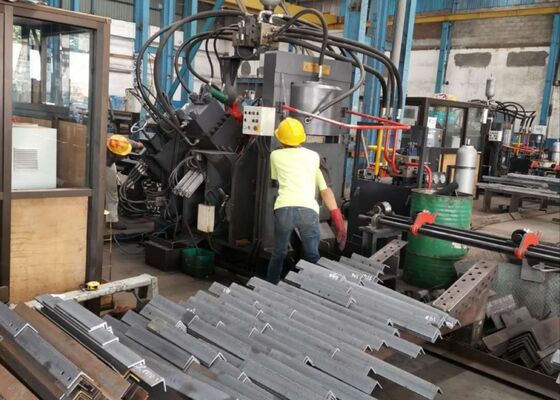

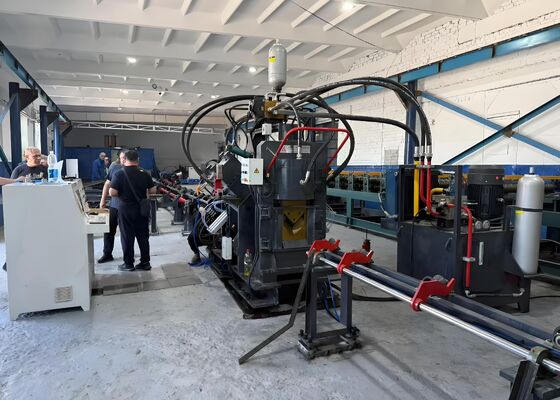

JNC serisi yüksek hızlı CNC açılı delme, markalama ve kesme üretim hattı, delme ünitesi, markalama ünitesi, kesme ünitesi, enine konveyör, döner konveyör, besleme konveyörü, boşaltma konveyörü, CNC besleme arabası, hidrolik sistem, elektrik sistemi, pnömatik sistem ve diğer temel unsurlar dahil olmak üzere ana bileşenlerden oluşur. Kule üretiminde açılı çeliğin otomatik işlenmesi için özel olarak tasarlanmış bu üretim hattı, kullanım kolaylığı sağlayan tamamen sayısal kontrol ile çalışır. Otomatik, yüksek hassasiyetli, esnek ve büyük ölçekli üretim yeteneklerini destekler.

Ürün parametreleri:

Ürün Özellikleri:

1. CNC açılı demir delme makinesi, her biri üç farklı delik boyutunu işleyebilen iki veya üç delme ünitesi ile donatılmıştır. Bu delme üniteleri, doğru ve ayarlanabilir delme konumları sağlayan sayısal kontrol (NC) ile hassas bir şekilde kontrol edilir. Makine hem yuvarlak hem de oval delikler üretebilir. Yüksek hızlı besleme ve delme yetenekleri ile üretim verimliliğini önemli ölçüde artırır. 50x50x4mm açılı demir için makine, sekiz saatlik vardiya başına 9-10 ton üretim kapasitesine ulaşır.

2. CNC açılı delme makinesinin markalama ünitesi sağlam ve dayanıklı bir muhafaza içinde yer alır. Markalama sistemi, programlama yoluyla seçilebilen dört kaset setinden oluşur ve markalama konumunu ayarlamada esneklik sunar. Ayrıca, makine 10 sıralı bir disk markalama yöntemi kullanır, manuel giriş olmadan karakterleri otomatik olarak seçer, böylece markalama verimliliğini büyük ölçüde artırır.

3. CNC açılı çubuk kesme makinesi, üstün kesme kuvveti ile bilinen tek bıçaklı bir kesme ünitesi ile donatılmıştır. Her kesim, sıfır malzeme israfı ile gerçekleştirilir, bu da temiz, pürüzsüz bir kesme yüzeyi sağlar. Bıçak yuvası, hızlı ve güvenli bıçak değişikliklerine olanak tanıyan açık kapı tasarımına sahiptir.

4. Yatay malzeme masası, açılı çubuğu motor ve redüktör ile çalışan döner malzeme rafına verimli bir şekilde aktarır. Bu sistem, daha fazla işleme için açılı çubuğun besleme konveyörüne güvenli bir şekilde konumlandırılmasını sağlar.

5. İş parçası, hassas hizalama ve konumlandırma doğruluğunu garanti eden bir CNC besleme arabası tarafından güvenli bir şekilde tutulur ve beslenir. Besleme arabası bir servo motor tarafından tahrik edilir, konum geri bildirimi bir fotoelektrik enkoder tarafından sağlanır ve kapalı döngü kontrol sistemi içinde çalışır.

6. CNC açılı çelik metal delme ve markalama makinesi, delme, markalama ve kesme işlemlerini yürüten bir hidrolik sistem tarafından desteklenmektedir. Bir akümülatöre sahip yüksek hızlı bir hidrolik istasyon ile donatılmıştır ve hidrolik hatlar, sızdırmaz çalışma sağlarken bakım ve değişimi basitleştiren yüksüklü tip bağlantılar kullanır. Ana hidrolik valf blokları, güvenilir ve yüksek performanslı bir hidrolik sistem garanti eden ünlü Atos markasından temin edilmektedir.

7. Hidrolik istasyonun soğutma sistemi, su soğutma, hava soğutma veya yağ soğutma dahil olmak üzere çeşitli seçenekler sunar. Bu esneklik, müşterilerin özel operasyonel ihtiyaçlarına göre en uygun soğutma yöntemini seçmelerine olanak tanır.

8. Kontrol sistemi, üst bilgisayar, PLC, servo motor, harici algılama anahtarları ve diğer entegre bileşenlerden oluşur. Operatör sadece işleme özelliklerini girer ve sistem otomatik olarak karşılık gelen işleme programını oluşturur. CAD yazılımı tarafından üretilen DXF, NC ve diğer dosya formatlarıyla tam uyumludur. Üst bilgisayarın insan-makine arayüzü kullanıcı dostudur, sezgisel bir ekran ve basitleştirilmiş bir işlem sunar. Grafik iş parçası görselleştirme, kapsamlı veri depolama, konum izleme ve arıza alarm bildirimleri gibi işlevler sunar.

Açılı çelik kule endüstrisindeki standart spesifikasyonları ve tipik işleme koşullarını yansıtan bu numuneler, kullanıcılara ekipmanın işleme kalitesini, doğruluğunu ve işçiliğini doğrudan değerlendirme fırsatı sunar. Ekipmanın performansını ve belirli üretim ihtiyaçlarıyla uyumunu değerlendirmek için somut bir referans görevi görür, böylece potansiyel uygulamalar için bilgilendirilmiş, veriye dayalı karar vermeyi kolaylaştırır.

Kulelerin aşırı hava koşullarına ve önemli yüklere maruz kaldığı ultra yüksek gerilim (UHV) iletim hatlarının inşasında, bu ekipman kulelerin temel yapısal çerçevesini oluşturan açılı çelik bileşenlerin işlenmesi için esastır. Kule gövdeleri, traversler ve diğer kritik yapısal elemanlar için kullanılan açılı çelik üzerinde delme ve damgalama işlemlerini etkili bir şekilde gerçekleştirir, kulelerin genel stabilitesini ve bütünlüğünü koruyan hassas boyutlar ve güçlü bağlantılar sağlar.
