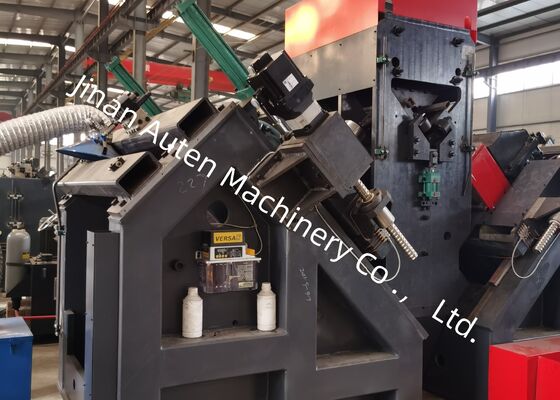

Işınlama hattı kuleleri Yüksek Hızlı CNC açı delme ve işaretleme hattı yapısal çelik imalatı
Uygulanabilir endüstri:
Makine, özellikle açılı çelik kule endüstrisi alanında açılı çelik sondajı ve işaretleme için kullanılan özel ekipman.
Ürün bileşimi:
Bu makine esas olarak çapraz taşıyıcı, dönen yükleme sistemi, içe aktarma taşıyıcı, CNC içe aktarma taşıyıcı, sondaj birimi, işaretleme birimi, boşaltma taşıyıcı, ayrıca hidrolik,Elektrikli ve pnevmatik sistemler vb..
Ana parametreler:
| Model |
ADM2532 |
| Açı boyutu (mm) |
100×100×10~250×250×32 |
| Maks. boşluk uzunluğu ((m) |
14 |
| Borma yuvasının konperasyonu |
BT2 |
| Max. Borma çapı (mm) |
F40 |
| Her bir tarafta matkap miktarı (pc) |
3 (her iki tarafta toplamda 6) |
| Max.spindle dönme hızı (r/min) |
6000 |
| Matkabın en yüksek kesme hızı (m/dakika) |
200 |
| CNC aksları |
9 |
| Arka işaret aralığı (mm) |
50-220 (adımsız) |
| Maks. açısal besleme hızı (m/dakika) |
40 |
| İşaretleme gücü (kN) |
1000/1200 |
| Karakter grubunun sayısı |
4 |
| Her gruptaki karakterlerin sayısı |
18 |
| Karakter boyutu ((mm) |
14×10×19 |
| Matkap soğutma sistemi |
Hava atomlaştırma kuru iç soğutma |
| Programlama modu |
Lofting yazılımı veya talimat programlaması |
| Toplam boyutlar (m) |
34×8×3 |
Ürün Özellikleri:
1Bu işleme hattı çapraz konveyörden, devrilme konveyöründen, giriş konveyöründen, CNC giriş taşıyıcıdan, iki set sondaj biriminden, bir set işaretleme biriminden oluşur.Otomatik boşaltma taşıyıcı ve ilgili hidrolik istasyon, elektrikli soğutma sistemi. yüksek verimlilik, istikrarlı iş parçasının hassasiyeti ile beslenme CNC teknolojisi, servomotor benimsemek.
2Her tarafta bir set sondaj ünitesi vardır. Her bir sondaj ünitesi farklı boyutlarda üç matkap ile kurulabilir.Borma ünitesi, sondaj stadyumlarının değişimi için CNC hareketini bütünsel olarak gerçekleştirebilir, bu nedenle deliklerin doğruluğunu sağlamak için.
3Tüm spindellerin dönüş hızları dönüştürücü tarafından gerçekleştirilen adımsız ayarlama ve besleme hızları da hız düzenleyici valfler tarafından gerçekleştirilen adımsız ayarlamadır.iş besleme, ve spindlelerin hızlı çekilmesi hepsi otomatik olarak bitmiştir.
4. sondaj hattında bir işaretleme ünitesi. işaretleme aşamaları rahatça önceden ayarlanabilir. İş parçasının işaretleme, sıkıştırma ve sondajın içi hidrolik sistem tarafından çalıştırılır.Ana bileşenler ithal edilir.Matkabların ömrünü uzatmak için dolaşım soğutma sistemi uygulanır.
5Tüm işaretleme ve sondaj otomatik olarak tamamlandı.Tüm bitmiş açılar, diğer üreticilere göre avantajları olan işçilerin çalışma gücünü hafifletmek için pnömatik dönüş cihazı ile boşaltılabilir..
6Kontrol sistemi ana bilgisayar, servo motor, PLC, harici izleme anahtarı vb.İşleme programı otomatik olarak oluşturulacak.Ayrıca, program kaydedilebilir, seçilebilir, görüntülenebilir ve iş parçası No.
7İşleme hattı, daha büyük bükümlü işleme açılarının gereksinimlerini karşılamak için destekleyici ve presleme cihazı kurar.
Bu örnekler, nakliye hattı kulelerinin yapımında sıklıkla kullanılan açı çeliklerinin çeşitli standart özelliklerini ve delik konfigürasyonlarını örnekler.Ekipmanın işletim performansını değerlendirmek için potansiyel kullanıcılar veya denetçiler için görsel bir referans olarak hizmet ederler., ekipmanların iletim hattı kulelerinin üretimi için gerekli üretim standartlarına uyduğunu belirlemek için net ve ölçülebilir referans değerleri sunar.
Çok yüksek gerilimli (UHV) iletim hatlarının yapımında, iletim kuleleri aşırı hava koşullarına ve önemli yüklere maruz kaldığında,Bu ekipman, kulelerin ana yük taşıyan unsurlarını oluşturan açı çelik bileşenlerini işlemek için gereklidir.Kule gövdelerinde, çapraz kollarda ve diğer kritik yapısal bileşenlerde kullanılan açı çeliklerinde sondaj ve damgalama işlemlerini etkili bir şekilde gerçekleştirir.Kesin boyut doğruluğunu ve güvenilir bağlantı performansını sağlamakSonuç olarak, iletim kuleleri uzun vadeli yapısal bütünlüğünü ve istikrarını tüm kullanım ömrü boyunca korumada çok önemli bir rol oynar.
