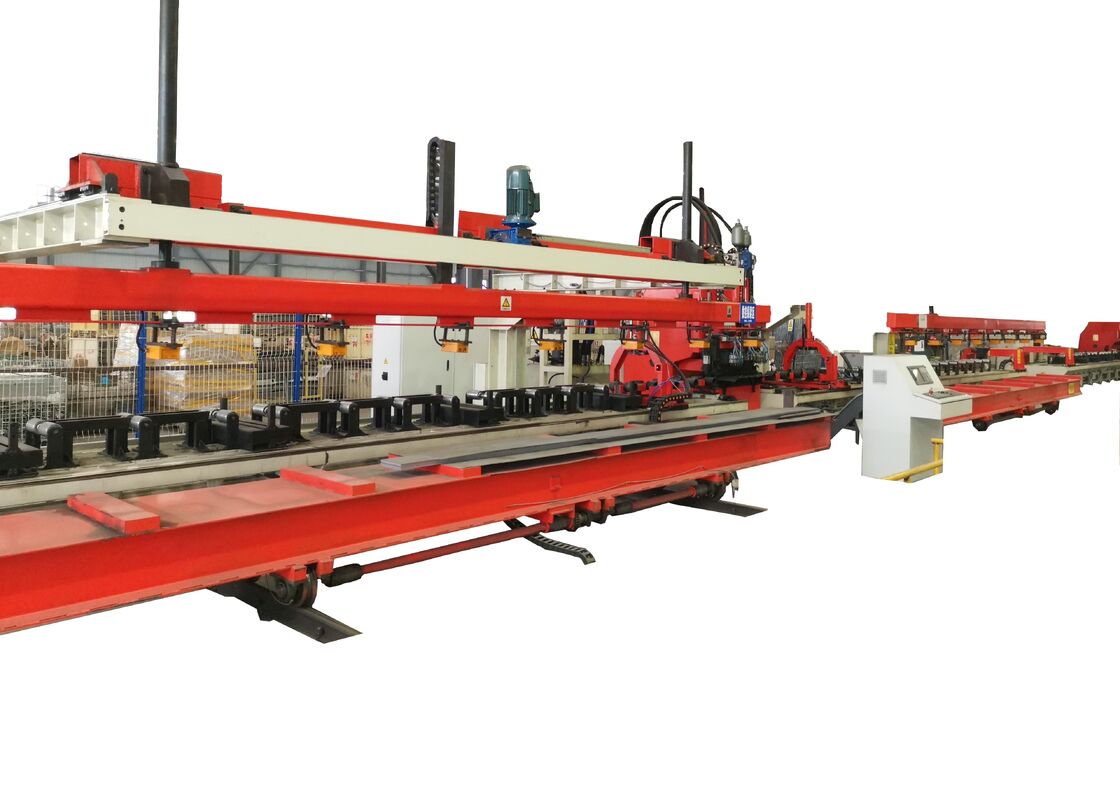

Otomotiv Sektöründe Düz Boylamasına Kirişlerde 60mm Delme Çaplı CNC Delik Delme
Ürün Tanıtımı:
Şirketimiz, yüksek mukavemetli otomotiv boylamasına kirişlerinin delinmesi için özel olarak optimize edilmiş, son teknoloji ürünü, yüksek verimli ve yüksek hassasiyetli otomatik sac işleme sistemi tasarlamış ve geliştirmiştir. Bu üretim hattı, genellikle maden kamyonları ve diğer ağır hizmet uygulamaları gibi özel araçlarda kullanılan ultra geniş ve ultra kalın boylamasına kirişleri işlemek üzere mükemmel bir şekilde tasarlanmıştır.
Ana teknik parametreler:
| No. |
İsim |
Değer |
| 1 |
Nominal kuvvet |
1200KN |
| 2 |
İşleme plakası boyutu ve aralığı |
| 3 |
Uzunluk |
4000~8000mm |
| Genişlik |
200~550mm |
| Kalınlık |
3~6mm |
| Gelen sac malzemesi orak bükülmesi |
≤7mm/10m |
| X ekseni sac düzensizliği |
≤10mm/1000mm ,≤20mm/8000mm |
| Y ekseni sac düzensizliği |
5mm |
| Sac eğilmesi |
≤50mm |
| Sac malzeme mekanik özellikleri |
σb=510~850N/mm2 |
| 4 |
Maks. Delme çapı |
φ60mm |
| 5 |
Modül sayısı |
25 |
| 6 |
Maks. hız |
| X ekseni |
Maks=50m/dak |
| Y ekseni |
Maks=30m/dak |
| 7 |
İşleme hassasiyeti |
| X ekseni |
±0.25/600mm ,±0.50 / 3000mm,±0.7 / 8000 mm |
| Y ekseni |
±0.2 mm / 600 mm |
| 8 |
İşleme yöntemi |
Filtrasyon |
| 9 |
Referans |
X ekseni plakanın uzunluğu boyunca, deliğin X koordinatı plakanın ucuna dayanır; Y ekseni plakanın genişliği, referans ise orta çizgidir.
|
| 11 |
Çalışma modu |
Manuel, otomatik |
Ürün Özellikleri
1. Kontrol sistemi, servo motor tahrikli besleme mekanizmalarıyla eşleştirilmiş SIEMENS 828D CNC sistemi ile sorunsuz bir şekilde entegre edilmiştir. Bu konfigürasyon, iş parçası işleme boyunca tutarlı hassasiyet sağlarken üstün operasyonel verimliliği garanti eder.
2. Besleme destek rulosuna monte edilmiş servo tahrikli merkezi hizalama cihazı, farklı kesit profillerine sahip plakaların verimli işlenmesini sağlar ve 0 ila 200 mm arasındaki yükseklik dalgalanmalarını karşılar.
3. Sistem, farklı çaplarda 25 kalıba kadar desteklemek üzere tasarlanmıştır ve hızlı ve kullanıcı dostu bir kalıp kurulum süreci sunar.
4. Plakaların yüklenmesi, delinmesi ve boşaltılması tamamen otomatiktir, bu da işgücü gereksinimlerini önemli ölçüde azaltır ve operasyonel verimliliği artırır.
5. Atık malzemeler otomatik olarak atılır ve toplanır, bu da sorunsuz ve verimli bir üretim akışı sağlar.
6. Otomatik programlama yazılımı, AUTOCAD'den veya diğer CAD yazılımları tarafından üretilen .DXF dosyalarından doğrudan grafiklerin içe aktarılmasına olanak tanır. Sezgisel bir insan-makine arayüzüne sahip olup, işleme süresini azaltarak ve hata olasılığını en aza indirerek makine aleti işleme programlarının otomatik olarak oluşturulmasını destekler.
Sergi, maden kamyonları ve özel araçlarda kullanılan çeşitli spesifikasyonları temsil eden, bu üretim hattı tarafından üretilen bitmiş boylamasına kiriş örneklerinden özenle seçilmiş bir koleksiyon sergiliyor. Bu örnekler, delik yerleştirme doğruluğunu, delinmiş kenarların kalitesini ve genel yapısal bütünlüğü etkili bir şekilde vurgulayarak, müşterilere ve denetçilere ekipmanın işleme yeteneklerinin net bir görsel temsilini sunar.
Bu makine, otomotiv sektöründeki düz boylamasına kirişlerde delme işlemleri için özel olarak geliştirilmiş, oldukça uzmanlaşmış bir ünitedir. Öncelikle kamyonların ve özel araçların ana kirişlerini işlemek üzere tasarlanmıştır, bu ağır hizmet, özel tasarlanmış otomotiv yük taşıyan bileşenlerinin yapısal montaj taleplerini karşılamak için hassas delik oluşumunu sağlar.
