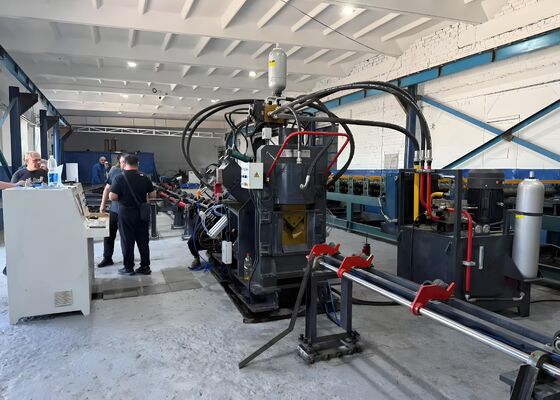

Telekom Kulesi Üretimi CNC Açı İşleme Hattı Enerji Nakil Hattı Kulesi

Telekom Kulesi Üretimi CNC Açılı İşleme Hattı Enerji İletim Hattı Kulesi

Ürün Tanıtımı:

JNC serisi yüksek hızlı CNC açılı delme, markalama ve kesme üretim hattı, delme ünitesi, markalama ünitesi, kesme ünitesi, enine konveyör, döner konveyör, besleme konveyörü, boşaltma konveyörü, CNC besleme arabası, hidrolik sistem, elektrik sistemi, pnömatik sistem ve diğer vazgeçilmez unsurlar gibi kritik bileşenlerden oluşmaktadır. Kule imalatında açılı çeliğin otomatik işlenmesi için özel olarak tasarlanan bu üretim hattı, sadelik ve hassasiyet sağlayarak tamamen sayısal kontrol altında çalışır. Otomatik, yüksek hassasiyetli, çok yönlü ve büyük ölçekli üretim yetenekleri sunar.

Ürün parametreleri:

Ürün Özellikleri:

1. CNC açılı demir delme makinesi, her biri üç farklı delme boyutunu barındırabilen iki veya üç delme ünitesi ile donatılmıştır. Bu delme üniteleri, doğru ve özelleştirilebilir delme konumları sağlayan sayısal kontrol (NC) ile hassas bir şekilde kontrol edilir. Makine hem yuvarlak hem de oval delikler üretebilir. Yüksek hızlı besleme ve delme yetenekleri ile üretim verimliliğini önemli ölçüde artırır. 50×50×4mm açılı demir için makine, sekiz saatlik vardiya başına 9-10 ton üretim kapasitesine ulaşır.

2. CNC açılı delme makinesinin markalama ünitesi, sağlam ve dayanıklı bir muhafaza içinde yer alır. Markalama sistemi, programlama yoluyla seçilebilen dört kaset seti içerir ve bu da markalama konumunu ayarlamada esneklik sağlar. Ek olarak, makine 10 sıralı bir disk markalama yöntemi kullanır ve manuel giriş gerektirmeden karakterleri otomatik olarak seçerek markalama verimliliğini büyük ölçüde artırır.

3. CNC açılı çubuk kesme makinesi, olağanüstü kesme kuvvetiyle tanınan tek bıçaklı bir kesme ünitesi ile donatılmıştır. Her kesim sıfır malzeme israfıyla gerçekleştirilir, bu da temiz ve pürüzsüz bir kesme kenarı sağlar. Bıçak yuvası, hızlı ve güvenli bıçak değişimi sağlayan açık kapılı bir yapı ile tasarlanmıştır.

4. Yatay malzeme masası, açılı çubuğu motor ve redüktör tarafından tahrik edilen döner malzeme rafına verimli bir şekilde taşır. Bu sistem, sonraki işleme için açılı çubuğun besleme konveyörüne güvenli bir şekilde yerleştirilmesini garanti eder.

5. İş parçası, hassas hizalama ve konumlandırma doğruluğu sağlayarak bir CNC besleme arabası tarafından sıkıca tutulur ve beslenir. Besleme arabası bir servo motor tarafından tahrik edilir ve konum geri bildirimi, kapalı döngü kontrol sistemi içinde çalışan bir fotoelektrik enkoder tarafından sağlanır.

6. CNC açılı çelik metal delme ve markalama makinesi, delme, markalama ve kesme işlemlerini yürüten bir hidrolik sistem tarafından desteklenmektedir. Bir akümülatör içeren yüksek hızlı bir hidrolik istasyon ile donatılmıştır ve hidrolik hatlar, bakım ve parça değişimini basitleştirirken sızdırmaz çalışmayı sağlamak için yüksük tipi bağlantılara sahiptir. Ana hidrolik valf blokları, güvenilir ve yüksek performanslı bir hidrolik sistem sağlayan saygın Atos markasından temin edilmektedir.

7. Hidrolik istasyonun soğutma sistemi, su soğutma, hava soğutma veya yağ soğutma dahil olmak üzere birden fazla seçenek sunar. Bu çok yönlülük, müşterilerin özel operasyonel gereksinimlerine göre en uygun soğutma yöntemini seçmelerine olanak tanır.

8. Kontrol sistemi, bir üst bilgisayar, PLC, servo motor, harici algılama anahtarları ve diğer entegre bileşenlerden oluşur. Operatör sadece işleme parametrelerini girer ve sistem otomatik olarak karşılık gelen işleme programını oluşturur. CAD yazılımı tarafından üretilen DXF, NC ve diğer dosya formatlarıyla tam uyumludur. Üst bilgisayarın insan-makine arayüzü, kullanıcı dostu olacak şekilde tasarlanmıştır, sezgisel bir ekran ve akıcı bir çalışma sunar. Grafik iş parçası görselleştirme, kapsamlı veri depolama, konum izleme ve arıza alarm bildirimleri gibi işlevler sunar.

Açılı çelik kule endüstrisindeki standart spesifikasyonları ve tipik işleme koşullarını temsil eden bu numuneler, kullanıcılara ekipmanın işleme kalitesini, hassasiyetini ve işçiliğini değerlendirmek için doğrudan bir yol sunar. Ekipmanın performansını ve belirli üretim gereksinimlerine uygunluğunu değerlendirmek için somut bir referans görevi görür, böylece potansiyel uygulamalar için bilinçli, veriye dayalı karar verme olanağı sağlar.

Ultra yüksek gerilim (UHV) iletim hatlarının yapımında, kulelerin zorlu hava koşullarına ve önemli yüklere maruz kaldığı yerlerde, bu ekipman, kulelerin temel yapısal çerçevesini oluşturan açılı çelik bileşenlerin işlenmesi için hayati öneme sahiptir. Kule gövdeleri, traversler ve diğer önemli yapısal elemanlarda kullanılan açılı çelik üzerinde delme ve damgalama işlemlerini verimli bir şekilde gerçekleştirerek, kulelerin genel stabilitesini ve bütünlüğünü destekleyen hassas boyutlar ve sağlam bağlantılar sağlar.
