Çelik açı işleme CNC açı delme ve işaretleme hattı çelik çerçeve imalatı

Açı Çelik İşleme CNC Açı Delme ve Markalama Hattı Çelik İskelet İmalatı

Uygulanabilir Endüstri:

Makine, öncelikle açı çelik kule endüstrisinde kullanılan açı çeliği delme ve markalama için özel bir ekipmandır.

Ürün Bileşimi:

Bu makine, öncelikle enine konveyör, döner yükleme sistemi, giriş konveyörü, CNC giriş arabası, delme ünitesi, markalama ünitesi, boşaltma konveyörü ile hidrolik, elektrik ve pnömatik sistemlerden oluşmaktadır.

Ana Parametreler:

Ürün Özellikleri:

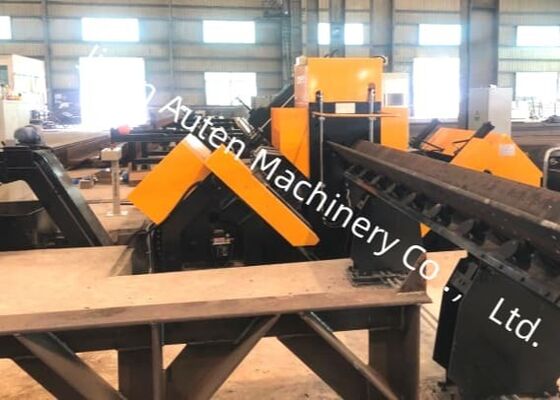

1. Bu işleme hattı, enine konveyör, devirme konveyörü, giriş konveyörü, CNC giriş arabası, iki delme ünitesi, bir markalama ünitesi, otomatik boşaltma konveyörü ile ilgili hidrolik istasyon ve elektrikli soğutma sisteminden oluşmaktadır. Besleme için CNC teknolojisi ve servo motorlar kullanarak, sistem yüksek verimlilik ve kararlı iş parçası hassasiyeti sağlar.

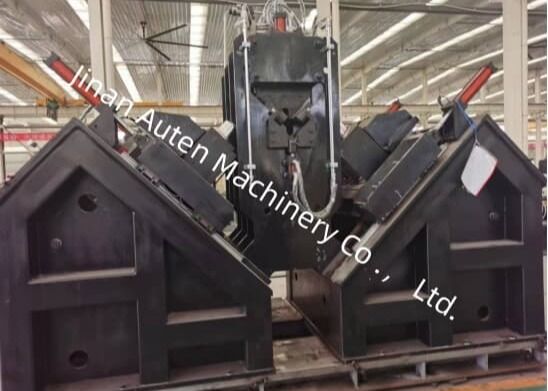

2. Her iki tarafa birer delme ünitesi takılmıştır ve her ünite farklı boyutlarda üç matkap tutabilir. Delme üniteleri, delme konumlarını ayarlamak için CNC kontrollü hareketler gerçekleştirebilir ve hassas delik doğruluğu sağlar.

3. Tüm millerin dönüş hızları bir transdüser aracılığıyla sürekli ayarlanabilirken, besleme hızları da hız kontrol vanaları aracılığıyla sonsuz ayarlanabilir. Millerin hızlı besleme, çalışma beslemesi ve hızlı geri çekilmesi arasındaki geçiş tamamen otomatiktir.

4. Delme hattı, tek bir markalama ünitesi içerir ve markalama konumları kolayca önceden ayarlanabilir. Markalama, iş parçasının kelepçelenmesi ve delme için besleme, hidrolik sistem tarafından desteklenmektedir. Anahtar bileşenler uluslararası tedarikçilerden temin edilmektedir. Matkapların ömrünü uzatmak için dolaşımlı bir soğutma sistemi kullanılmaktadır.

5. Hem markalama hem de delme tamamen otomatiktir ve tamamlanan tüm açılar pnömatik devirme cihazı tarafından boşaltılır, bu da operatörlerin iş yükünü azaltır ve diğer üreticilere göre belirgin avantajlar sunar.

6. Kontrol sistemi, ana bilgisayar, servo motor, PLC, harici izleme anahtarları ve diğer bileşenlerden oluşmaktadır. İş parçası boyutlarını girerek, işleme programı otomatik olarak oluşturulur. Ek olarak, program iş parçası numarasına göre kaydedilebilir, seçilebilir, görüntülenebilir ve iletişim kurulabilir.

7. İşleme hattı, daha büyük bükülmelere sahip açıların işlenmesini sağlamak için destek ve presleme cihazları ile donatılmıştır.

Bu örnekler, iletim hattı kulelerinin yapımında yaygın olarak kullanılan açı çeliğin standart özelliklerinin ve delik konfigürasyonlarının bir aralığını temsil etmektedir. Potansiyel kullanıcıların veya denetçilerin ekipmanın operasyonel performansını değerlendirmeleri için görsel bir referans görevi görürler ve ekipmanın iletim hattı kulesi üretimi için gerekli üretim standartlarını karşılayıp karşılamadığını değerlendirmek için net ve ölçülebilir kıyaslamalar sağlarlar.

Ultra yüksek gerilim (UHV) iletim hatlarının yapımında, iletim kulelerinin zorlu hava koşullarına ve önemli yüklere maruz kaldığı durumlarda, bu ekipman, kulelerin ana yük taşıyan yapılarını oluşturan açı çelik bileşenlerinin işlenmesi için vazgeçilmezdir. Kule gövdeleri, traversler ve diğer temel yapısal bileşenlerde kullanılan açı çeliği üzerinde delme ve damgalama işlemlerini verimli bir şekilde gerçekleştirir, hassas boyutsal doğruluk ve güvenilir bağlantı performansı sağlar. Sonuç olarak, iletim kulelerinin operasyonel ömrü boyunca uzun vadeli yapısal bütünlüğünü ve stabilitesini korumada hayati bir rol oynar.
