Ürün Tanıtımı:

JNC serisi yüksek hızlı CNC açılı delme, işaretleme ve kesme üretim hattı, delme birimi, işaretleme birimi, kesme birimi, çapraz taşıyıcı,Döner konveyör, besleme taşıyıcı, boşaltma taşıyıcı, CNC besleme arabası, hidrolik sistem, elektrik sistemi, pnevmatik sistem ve diğer hayati unsurlar.Özellikle kule üretiminde açılı çeliklerin otomatik işlenmesi için tasarlanmıştır, bu üretim hattı tamamen sayısal kontrol altında çalışır, kullanım kolaylığı ve hassasiyeti sağlar. Otomatik, yüksek hassasiyet, çok yönlü ve büyük ölçekli üretim yetenekleri sağlar.

Ürün parametreleri:

Ürün Özellikleri:

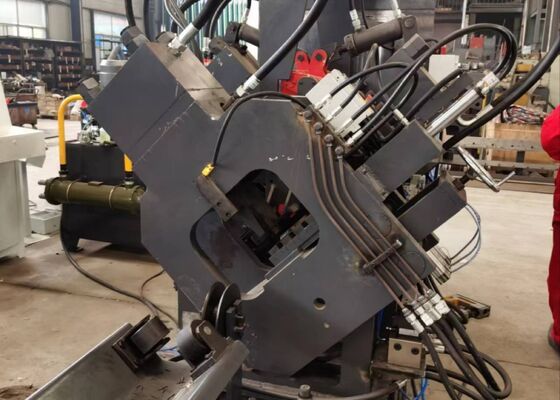

1CNC açılı demir delme makinesi, her biri üç farklı delme boyutuna sahip iki veya üç delme ünitesi ile donatılmıştır.Bu üniteler sayısal kontrol (NC) ile doğru bir şekilde kontrol edilir., doğru ve özelleştirilebilir delme pozisyonlarını sağlar. Makine hem yuvarlak hem de oval delikler üretebilmektedir. Yüksek hızlı besleme ve delme yetenekleriyle,Üretim verimliliğini önemli ölçüde arttırır50×50×4 mm açılı çelik için, makine sekiz saatlik vardiya başına 9-10 ton üretim kapasitesine ulaşır.

2. CNC açı delme makinesinin işaretleme ünitesi sağlam ve dayanıklı bir kabın içine yerleştirilmiştir.işaretleme pozisyonunu ayarlama konusunda esneklik sunarEk olarak, makine, 10 satırlı bir disk işaretleme yöntemini kullanır, manuel giriş gerektirmeden otomatik olarak karakterleri seçer ve böylece işaretleme verimliliğini büyük ölçüde arttırır.

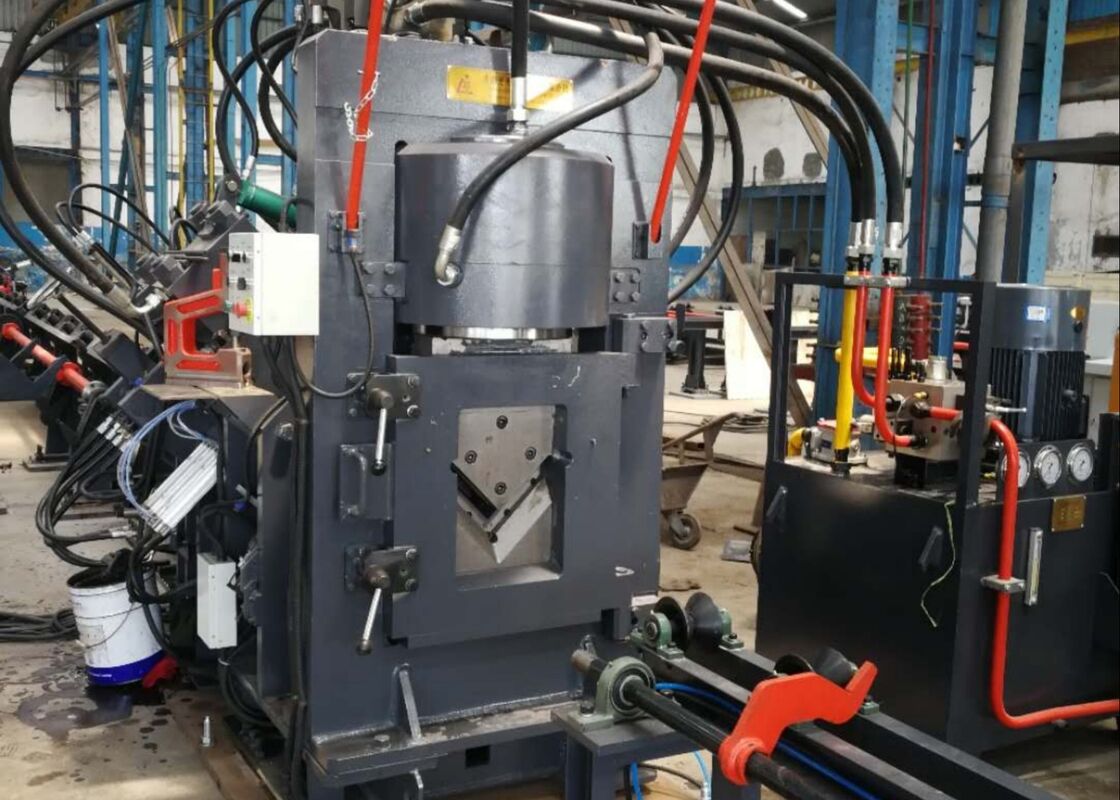

3. CNC açı çubuğu kesme makinesi, olağanüstü kesme gücüyle bilinen tek bıçağı kesme ünitesine sahiptir.Kılıç ev açık kapı yapısı ile tasarlanmıştır, bıçağın hızlı ve güvenli bir şekilde değiştirilmesini sağlar.

4Yatay malzeme tablosu, açı çubuğunu bir motor ve redüktör tarafından çalıştırılan dönen malzeme rafına verimli bir şekilde aktarır.Bu sistem, daha sonra işleme için açı çubuğunu besleme taşıyıcıya güvenli bir şekilde yerleştirmeyi sağlar.

5. İş parçasının güvenli bir şekilde tutulur ve bir CNC besleme arabası tarafından beslenir, kesin hizalama ve konumlandırma doğruluğunu sağlar.Fotoelektrik bir kodlayıcı tarafından sağlanan konum geri bildirimi ile, kapalı döngü kontrol sistemi içinde çalışmaktadır.

6. CNC açılı çelik metal delme ve işaretleme makinesi, delme, işaretleme ve tıraş etme işlemlerini yöneten bir hidrolik sistem tarafından çalıştırılır.Yüksek hızlı hidrolik istasyonla donatılmıştır., bir akümulator içerir ve hidrolik hatlar, kolay bakım ve parça değiştirmeyi kolaylaştırırken sızıntı geçirmez bir performans sağlamak için ferrule tipi bağlantılara sahiptir.Ana hidrolik valf blokları güvenilir Atos markasından alınır., güvenilir ve yüksek performanslı bir hidrolik sistemi garanti eder.

7Hidrolik istasyonun soğutma sistemi, su soğutması, hava soğutması veya yağ soğutması gibi çoklu seçenekler sunar.Bu esneklik, müşterilerin özel işletme ihtiyaçlarına göre en uygun soğutma yöntemini seçmelerini sağlar..

8Kontrol sistemi üst bir bilgisayar, PLC, servo motor, dış algılama anahtarları ve diğer entegre bileşenlerden oluşur.ve sistem otomatik olarak ilgili işleme programını oluşturur.. DXF, NC ve CAD yazılımı tarafından oluşturulan diğer dosya biçimleriyle tamamen uyumludur. Üst bilgisayarın insan-makine arayüzü kullanım kolaylığı için tasarlanmıştır.içgörülü bir görüntüleme ve basitleştirilmiş işletim özellikliGrafik iş parçası görselleştirme, geniş veri depolama, konum izleme ve arıza alarm bildirimleri de dahil olmak üzere işlevsellikler sağlar.

Standart özellikleri ve açılı çelik kule endüstrisinde tipik işleme koşullarını temsil eden bu örnekler,Kullanıcılara, ekipmanların işleme kalitesini doğrudan değerlendirmek için bir yol sağlar, hassasiyet ve işçiliği, ekipmanın performansını ve özel üretim ihtiyaçlarına uygunluğunu değerlendirmek için somut bir referans olarak görev yaparlar.Potansiyel uygulamalar için veriye dayalı karar verme.

Standart özellikleri ve açılı çelik kule sektöründe tipik işleme koşullarını yansıtan bu örnekler, kullanıcılara ekipmanların işleme kalitesini değerlendirmek için net bir araç sunar.doğruluk, ve zanaatkârlık. Onlar, ekipmanların performansını ve spesifik üretim gereksinimleriyle uyumluluğunu değerlendirmek için pratik bir referans olarak hizmet ederler ve böylece bilgilendirilmiş,Potansiyel uygulamalar için veriye dayalı karar verme.
