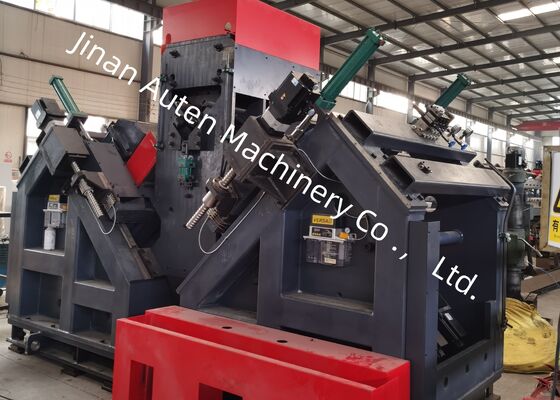

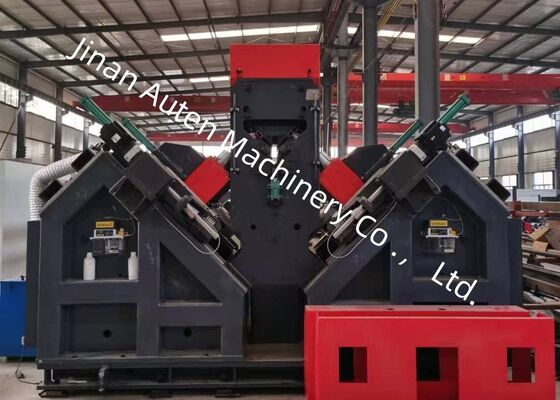

Ağır Makine Üretimi CNC Köşe İşleme hattı Çelik Yapı Komponentleri Üretim

Ağır Makine İmalatı CNC Açı İşleme Hattı Çelik Yapı Elemanları İmalatı

Uygulanabilir Endüstri:

Bu makine, öncelikli olarak açı çeliği kulesi imalat sektöründe kullanılan, açı çeliğinin delme ve markalama işlemleri için özel olarak tasarlanmış bir cihazdır.

Ürün Bileşimi:

Bu ekipman başlıca enine konveyör, döner yükleme mekanizması, giriş konveyörü, CNC giriş arabası, delme sistemi, markalama sistemi, boşaltma konveyörü ile hidrolik, elektrikli ve pnömatik bileşenlerden oluşmaktadır.

Ana Parametreler:

Ürün Özellikleri:

1. Bu işleme hattı, enine konveyör, ters çevirme konveyörü, giriş konveyörü, CNC giriş arabası, iki delme istasyonu, bir markalama istasyonu, otomatik boşaltma konveyörü ile ilgili hidrolik ünite ve elektrikli soğutma sisteminden oluşmaktadır. Malzeme beslemesi için CNC teknolojisi ve servo motorlardan yararlanan sistem, artırılmış verimlilik ve tutarlı iş parçası doğruluğu sağlar.

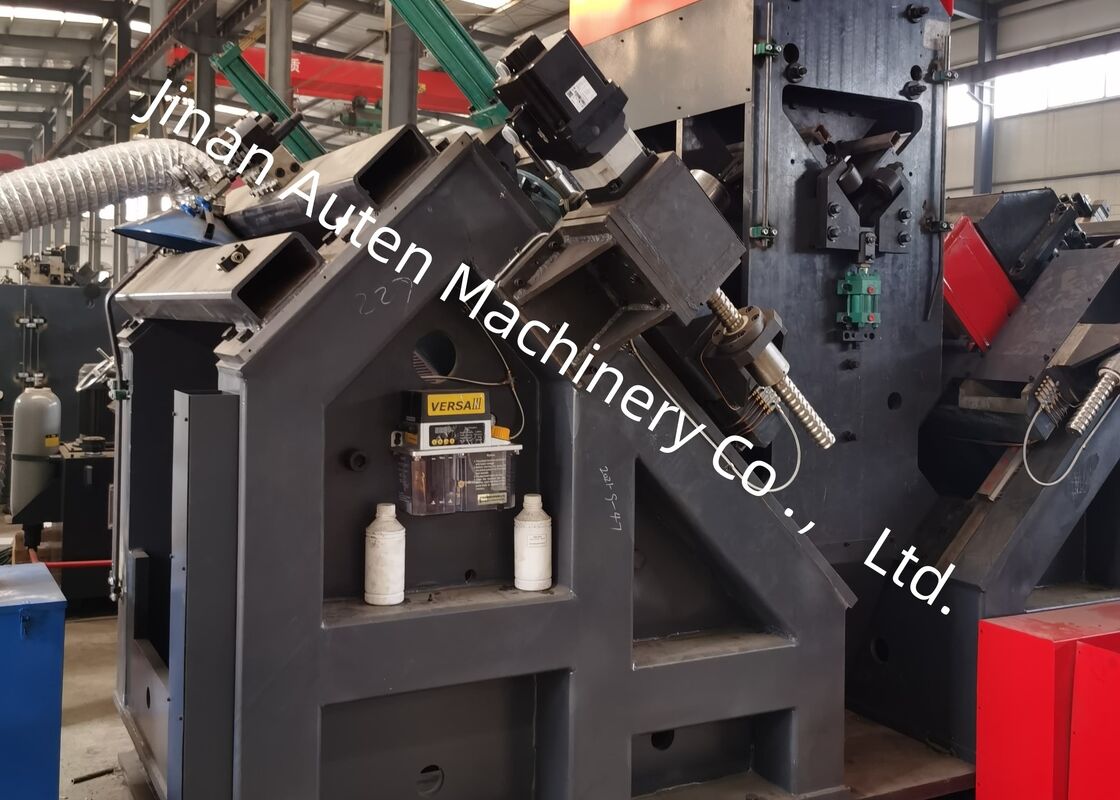

2. Her iki tarafa birer delme ünitesi monte edilmiştir ve her ünite farklı boyutlarda üç matkap alacak şekilde tasarlanmıştır. Bu delme üniteleri, delme konumlarını değiştirmek için CNC kontrollü hareketler yapabilir, böylece hassas delik yerleşimi ve doğruluğu sağlanır.

3. Tüm millerin dönüş hızları bir dönüştürücü aracılığıyla sürekli ayarlanabilirken, besleme hızları hız kontrol valfleri aracılığıyla sonsuz değişkenlik gösterir. Millerin hızlı besleme, operasyonel besleme ve hızlı geri çekme arasındaki geçiş tamamen otomatiktir.

4. Delme hattı, işaretleme konumlarının kolayca önceden ayarlanabildiği tek bir markalama istasyonu ile donatılmıştır. İşaretleme, iş parçasının kenetlenmesi ve delme için besleme, hidrolik sistem tarafından tahrik edilir. Ana bileşenler saygın uluslararası tedarikçilerden temin edilmektedir. Matkap uçlarının ömrünü uzatmak için dolaşımlı bir soğutma sistemi entegre edilmiştir.

5. Hem markalama hem de delme işlemleri tamamen otomatiktir ve bitmiş tüm açılar pnömatik çevirme mekanizması ile boşaltılır, bu da operatör iş yükünü en aza indirir ve rakip üreticilere göre önemli avantajlar sağlar.

6. Kontrol sistemi ana bilgisayar, servo motorlar, PLC, harici izleme anahtarları ve diğer temel bileşenlerden oluşmaktadır. İş parçası boyutları girilerek işleme programı otomatik olarak oluşturulur. Ayrıca, program iş parçası numarasına göre kaydedilebilir, alınabilir, görüntülenebilir ve iletilebilir.

7. İşleme hattı, daha büyük bükülmelere sahip açıların işlenmesini kolaylaştırmak için destek ve kenetleme cihazları ile donatılmıştır.

Bu örnekler, iletim hattı kulelerinin yapımında tipik olarak kullanılan açı çeliğinin çeşitli standart özelliklerini ve delik konfigürasyonlarını göstermektedir. Potansiyel kullanıcılar veya denetçiler için ekipmanın operasyonel performansını değerlendirmek üzere görsel bir referans görevi görürler ve ekipmanın iletim hattı kulesi üretimi için gerekli üretim standartlarını karşılayıp karşılamadığını belirlemek üzere açık ve ölçülebilir kıyaslamalar sunarlar.

Ultra yüksek gerilim (UHV) iletim hatlarının yapımında, iletim kulelerinin aşırı hava koşullarına ve önemli yüklere maruz kaldığı durumlarda, bu ekipman, kulelerin ana yük taşıyan yapılarını oluşturan açı çeliği bileşenlerinin işlenmesi için esastır. Kule gövdeleri, traversler ve diğer kritik yapısal elemanlarda kullanılan açı çeliği üzerinde delme ve damgalama işlemlerini verimli bir şekilde gerçekleştirerek, hassas boyutsal doğruluk ve güvenilir bağlantı performansı sağlar. Sonuç olarak, iletim kulelerinin hizmet ömrü boyunca uzun vadeli yapısal bütünlüğünü ve stabilitesini korumada önemli bir rol oynar.
