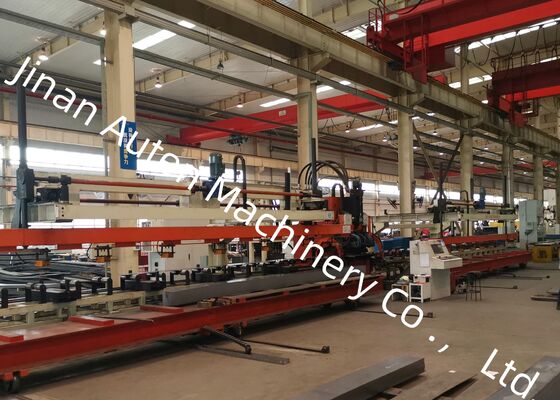

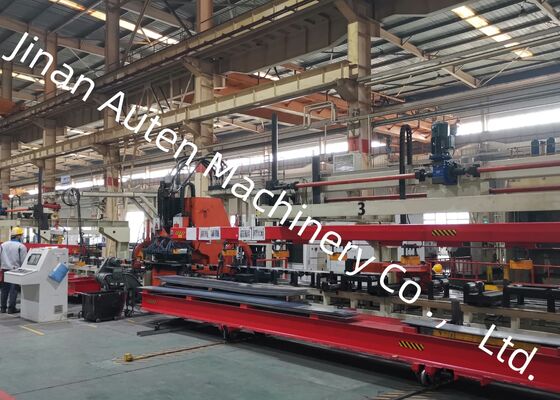

Otobüs Kiriş İşleme CNC Kamyon Kiriş Delme Makinesi Özel Araç Yapısal Parçaları Üretimi
Ürün Tanıtımı:
Şirketimiz, özellikle yüksek mukavemetli otomotiv boyuna kirişlerin delinmesi için optimize edilmiş, son teknoloji, yüksek verimli ve hassasiyet odaklı otomatik sac işleme sistemi tasarlamış ve geliştirmiştir. Bu üretim hattı, madencilik kamyonları ve diğer ağır hizmet makineleri gibi özel araçlarda yaygın olarak kullanılan ultra geniş ve ultra kalın boyuna kirişleri işlemek üzere özenle tasarlanmıştır.
Ana teknik parametreler:
| No. |
Ad |
Değer |
| 1 |
Nominal kuvvet |
1200KN |
| 2 |
İşleme plakası boyutu ve aralığı |
| 3 |
Uzunluk |
4000~8000mm |
| Genişlik |
200~550mm |
| Kalınlık |
3~6mm |
| Gelen sac malzemesi orak bükülmesi |
≤7mm/10m |
| X ekseni sac düzensizliği |
≤10mm/1000mm ,≤20mm/8000mm |
| Y ekseni sac düzensizliği |
5mm |
| Sac çarpılması |
≤50mm |
| Sac malzeme mekanik özellikleri |
σb=510~850N/mm2 |
| 4 |
Maks. Delme çapı |
φ60mm |
| 5 |
Modül sayısı |
25 |
| 6 |
Maks. hız |
| X ekseni |
Maks=50m/dak |
| Y ekseni |
Maks=30m/dak |
| 7 |
İşleme doğruluğu |
| X ekseni |
±0.25/600mm ,±0.50 / 3000mm,±0.7 / 8000 mm |
| Y ekseni |
±0.2 mm / 600 mm |
| 8 |
İşleme yöntemi |
Filtrasyon |
| 9 |
Referans |
X ekseni plakanın uzunluğu boyunca, delik X koordinatı plaka ucuna dayanır; Y ekseni plakanın genişliğidir, referans orta çizgidir.
|
| 11 |
Çalışma modu |
Manuel, otomatik |
Ürün Özellikleri
1. Kontrol sistemi, servo motor tahrikli besleme mekanizmalarıyla eşleştirilmiş 828D CNC sistemiyle sorunsuz bir şekilde entegre edilmiştir. Bu konfigürasyon, her iş parçasının işlenmesi boyunca tutarlı hassasiyeti korurken üstün operasyonel verimliliği garanti eder.
2. Besleme destek silindirine bir servo tahrikli merkezi hizalama mekanizması entegre edilmiştir, bu da farklı kesit profillerine sahip plakaların verimli işlenmesini sağlar ve 0 ila 200 mm arasındaki yükseklik farklarını telafi eder.
3. Sistem, farklı çaplarda 25 kalıba kadar desteklemek üzere tasarlanmıştır, bu da hızlı ve sezgisel bir kalıp kurulum süreci sağlar.
4. Plakaların yüklenmesi, delinmesi ve boşaltılması tamamen otomatiktir, bu da işgücü gereksinimlerini önemli ölçüde azaltır ve operasyonel verimliliği artırır.
5. Atık malzemeler otomatik olarak atılır ve toplanır, bu da sorunsuz ve verimli bir üretim iş akışı sağlar.
6. Otomatik programlama yazılımı, AUTOCAD'den veya diğer CAD yazılımları tarafından oluşturulan .DXF dosyalarından doğrudan grafik içe aktarmaya olanak tanır. Sezgisel bir insan-makine arayüzüne sahip olması, makine aleti işleme programlarının otomatik oluşturulmasını kolaylaştırır, böylece işleme süresini azaltır ve hata potansiyelini en aza indirir.
Sergi, madencilik kamyonları ve özel araçlarda kullanılan çeşitli spesifikasyonları vurgulayarak, bu üretim hattı tarafından üretilen bitmiş boyuna kiriş örneklerinden özenle seçilmiş bir koleksiyon sunmaktadır. Bu örnekler, delik yerleştirme hassasiyetini, delinmiş kenarların kalitesini ve genel yapısal bütünlüğü etkili bir şekilde göstermekte, müşterilere ve denetçilere ekipmanın işleme yeteneklerinin net bir görsel temsilini sunmaktadır.
Bu makine, otomotiv sektöründeki düz boyuna kirişler üzerinde delme işlemleri için özel olarak tasarlanmış, son teknoloji ürünü, özel bir ünitedir. Ağırlıklı olarak kamyonların ve özel araçların ana kirişlerini işlemek üzere tasarlanmıştır, bu ağır hizmet, özel yapım otomotiv yük taşıyan bileşenlerin yapısal montaj taleplerini karşılamak için doğru delik oluşumunu sağlar.
