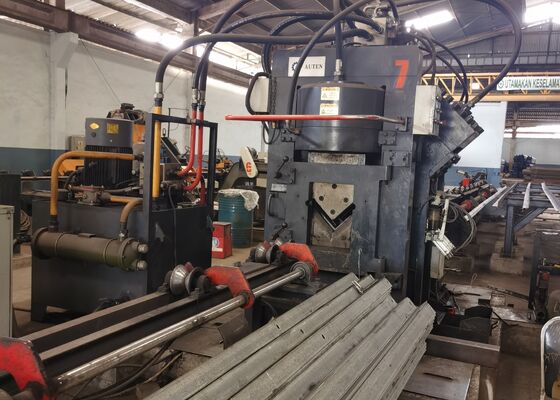

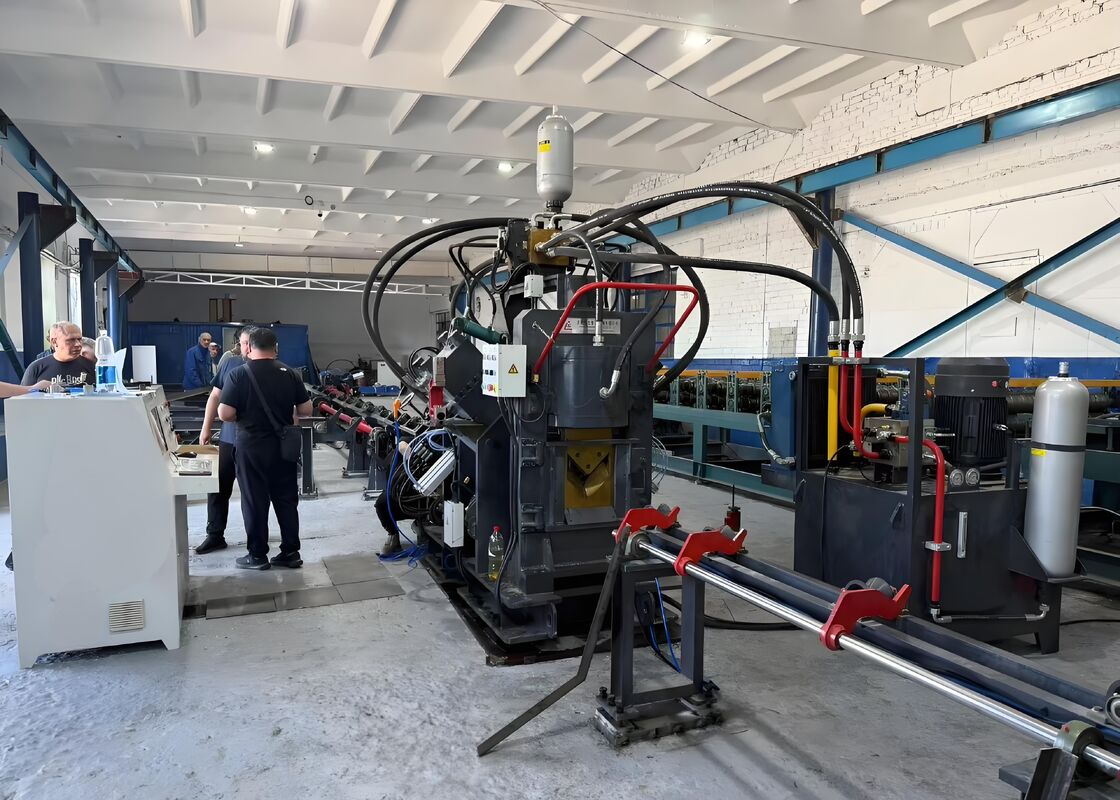

Galvanizli açılı çelik işleme CNC açılı hat JNC1616 Rüzgar enerjisi kule bileşenleri

Galvanizli Açılı Çelik İşleme CNC Açılı Hat JNC1616 Rüzgar Enerjisi Kulesi Bileşenleri

Ürün Tanıtımı:

Makine, özellikle açılı çelik kule endüstrisi, elektrik gücü bağlantı elemanları, yapı depolama tesisleri ve çelik yapı inşaat endüstrileri vb. alanlarında açılı çelik işaretleme, delme (Dairesel delik, oval delik) ve kesme için kullanılan otomatik özel üretim hattıdır.

Ana Bileşen:

Bu makine esas olarak enine konveyör, döner yükleme sistemi, besleme konveyörü, CNC besleme arabası, delme ünitesi, işaretleme ünitesi, kesme ünitesi, boşaltma konveyörü ve hidrolik, elektrikli ve pnömatik sistemlerden vb. oluşmaktadır.

Ürün Parametreleri:

Özellik ve bileşenler:

1. Yükleme kısmı:
Esas olarak yatay bir taşıma masası ve devirme yükleme ünitesinden oluşur.
(1) Yatay taşıma masası, dişliler ve zincir tarafından tahrik edilir ve kaydırma blokları ile üç zincirin senkronizasyonunu sağlar. Bu, açılı çeliğin taşıma işlemi sırasında stabil ve düşük gürültülü olmasını sağlar.
(2) Ters çevirme ve yükleme ünitesi, dişliler ve zincir tarafından tahrik edilir ve uzun bir mil ve kendi yapımı bir kaplin aracılığıyla üç döner kolun ve geri alma pençelerinin senkronizasyonunu sağlar. Bu parçanın işlevi, malzeme masası üzerindeki olukta işlenecek açılı çeliği besleme kanalına almaktır.

2. Besleme kısmı:
Esas olarak besleme kanalı ve CNC arabası ünitesinden oluşur.
(1) Besleme kanalı, taşıma makaraları, braketler, şanzıman rafları ve hareketli raylardan oluşur.
(2) Besleme arabası, hareketli bir gövde, bir kelepçe, bir kelepçe silindiri, bir salınım silindiri, bir servo motor ve bir enkoderden oluşur. Çalışırken, besleme arabası, bilgisayardan gelen komuta göre besleme kanalındaki tahrik rafının düzlemindeki ve yanındaki kılavuz raylar tarafından kelepçe ile hareket ettirilir.

3. Makinenin ana kısmı:
Açılı çeliği presleme ünitesi, işaretleme ünitesi, delme ünitesi ve kesme ünitesinden oluşur.
(1) Presleme ünitesinin ana işlevi, açılı çeliğin sapmasını önleyerek doğruluk hatasına neden olmasını önlemektir.
(2) İşaretleme ünitesi, dört karakter kutusunun konumunu değiştirebilir. Bilgisayar komutlarına göre, çizimde gerekli olan konuma işaretleme yapar. Bu arada, manuel ayarlama mekanizması eklenmiştir, böylece karakter kafasının konumunu değiştirmek, farklı özelliklerdeki açılı çeliklerin yazım konumuna uyum sağlamak kolaylaşır.
(3) Delme ünitesi: Her yan, üç farklı özellikte delgi ile donatılabilir, her delgi bir hava silindiri ile donatılmıştır. Hava silindirinin piston kolunda, delme çubuğu ile hidrolik silindirin presleme kafası arasında bulunan bir tampon bloğu bulunur. Bilgisayar komutlarına göre, delgi otomatik olarak seçilir, yani ilgili hava silindiri, delgilerin seçimini gerçekleştirmek için ilgili tampon bloğunu itmek üzere seçilir;
(4) Kesme ünitesi, bir çerçeve tipi gövde, bir kesme silindiri, bir üst bıçak mekanizması ve bir alt bıçak mekanizmasından oluşur. Alt bıçak mekanizması, kesme kalitesini sağlamak için açılı çeliğin kalınlığına göre boşluğu ayarlayabilir.
4. Bitmiş ürünlerin boşaltma kısmı:

İş parçası destek makarası ve çevirme silindirinden oluşur. Düğme istasyonundaki düğme kontrolü aracılığıyla, işlenmiş iş parçası çevrilerek sol veya sağ tarafa yerleştirilir.
5. Hidrolik istasyon, yağ deposu, yüksek basınçlı ve düşük basınçlı pompa grubu, soğutucu, ana valf grubu ve diğer kontrol valf gruplarından oluşur. Makinenin her bir yağ silindirine çalışma gücü sağlamak için kullanılır.

Soğutma sistemi, yağın soğutma kalitesini sağlamak için yağ soğutma teknolojisini benimser.
6. Elektrik kontrol sistemi:

Elektrikli işletme dolabı, işletme kutusu ve araba işletme istasyonundan oluşur.
(1) Ana bilgisayarda, işlem parametrelerini bilgisayara girerek programlamayı tamamlamak için kullanılan kontrol yazılımı yüklüdür. Bilgisayar ayrıca CAD veya CAM'den yapılan programlama dosyasını tanımlar.
(2) Japon Mitsubishi Corporation'ın PLC'si kontrol çekirdeği olarak kullanılarak, X, A ve B ekseni servo motorları ile bir konum kontrol döngüsü oluşturan üç eksenli bir CNC modülü ile donatılmıştır, böylece PLC ve CNC entegre olur, bu da sistemin güvenilirliğini büyük ölçüde artırır.
(3) X, A, B ekseni sürücüsü, hızlı ve doğru konumlandırma ve bakım gerektirmeyen AC fırçasız servo motoru kullanır.
(4) Kontrol yazılımı, makinenin çalışmasını her zaman izler. Bir arıza meydana geldiğinde, ekranda arızanın ayrıntılı nedeni ve tedavi yöntemi görüntülenir.
Açılı çelik kule endüstrisindeki standart spesifikasyonları ve tipik işleme senaryolarını temsil eden bu numuneler, kullanıcıların ekipmanın kalitesini, hassasiyetini ve işçiliğini doğrudan değerlendirmelerine olanak tanır. Ekipmanın performansını ve belirli üretim standartlarına uyumunu değerlendirmek için somut bir referans noktası görevi görürler, böylece potansiyel uygulamalar için iyi bilgilendirilmiş, veriye dayalı kararları desteklerler.

Kulelerin aşırı hava koşullarına ve önemli yüklere dayanması gereken ultra yüksek gerilim (UHV) iletim hatlarının inşasında, bu ekipman, kulelerin temel yapısını oluşturan açılı çelik bileşenlerin işlenmesinde hayati bir rol oynar. Kule gövdeleri, traversler ve diğer kritik yapısal elemanlar için kullanılan açılı çelik üzerinde delme ve damgalama işlemlerini tutarlı bir şekilde gerçekleştirerek, kulelerin genel stabilitesini koruyan doğru boyutları ve güvenilir bağlantıları garanti eder.
