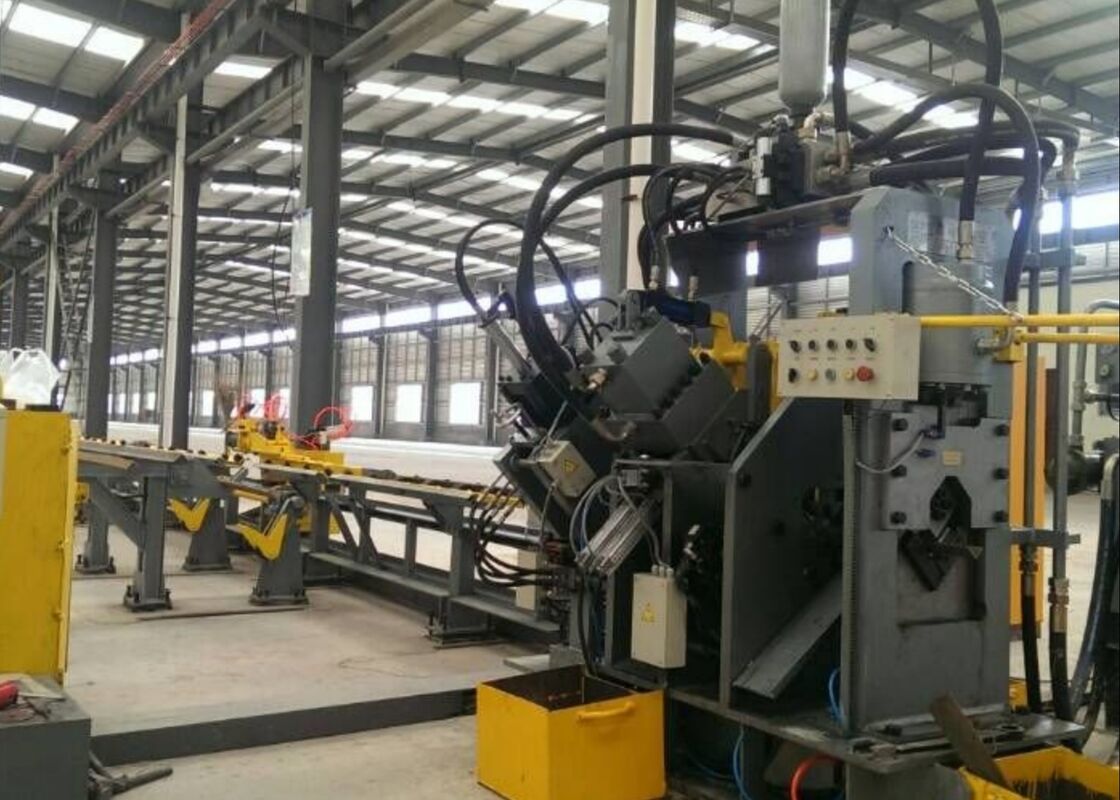

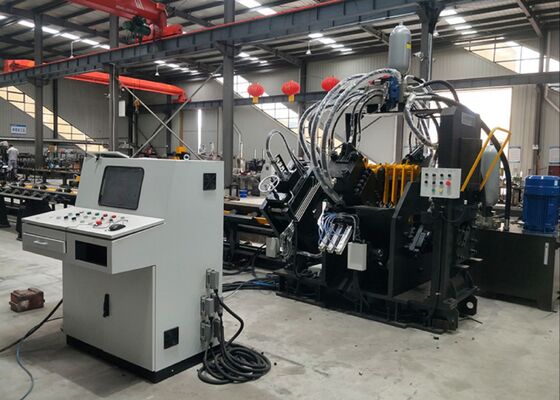

Trafo Yapısı İmalatı Otomatik CNC Açılı Çelik Delme Makinesi Kafes Kule İçin

Alt İstasyon Yapısı Üretim Otomatik Cnc Çaplı Çelik Çakma Makinesini

Ürün Tanıtımı:

Bu makine, açılı çelik, kanal çeliği ve plaka için delik açma, yazma ve tıraş etmeyi entegre eden bir cihazdır.Makinenin yapısı bazı avantajlara sahiptir:

Makine yapısı:

Bu üretim hattı altı parçadan oluşur: iş parçasının yükleme kısmı, besleme kısmı, ana makine, bitmiş iş parçasının boşaltma kısmı, elektrik kontrol kısmı ve hidrolik güç kısmı.

Ürün parametreleri:

Parçaların özellikleri ve oluşumu:

1Besleme kısmı

Besleme kısmı besleme kanalından ve sayısal kontrol besleme vagonundan oluşur.

Besleme kanalı: konveyör rulo, destek, raf, hassas kaplama kılavuzu, yan pozisyonlama tekerleklerinden oluşur.
Sayısal kontrol besleme aracını: Servo motor, tahrikli dişli, senkronizasyon kemeri, besleme aracının çerçevesi, sıkıştırma çubuğu ve sıkıştırma pençesinden oluşur.

İş parçasını öncelikle manuel olarak kelepçeye gönderilir.ve besleme klemesi otomatik olarak servo motor tarafından bilgisayarın talimatlarına göre delme ve tıraş için ana makineye gönderilir.

2- Ev sahibi makine.

Bu parça bir baskı ünitesi, bir baskı ünitesi, bir destek ünitesi, bir yan delme ve bir kesme ünitesinden oluşur.

Baskı ünitesi: iş parçasını sabitlemek ve sapmasını önlemek için, ayrıca deşme ve kesme gücünün üstesinden gelmek için kullanılır.

Yazdırma birimi: Makinenin sabit bir tabanından, tabanı hareket ettiren bir yağ silindirinden, bir hidrolik güç baş silindirinden,Dört karakter kutusunun yer değiştirmesini gerçekleştiren dört pozisyonluk silindir, ve manuel ayarlama mekanizması.

Destek ünitesi: Malzemeleri beslerken, destek ünitesi, açılı çeliklerin alt bıçağa çarpmasını önlemek için delme biriminden ve tipleme biriminden daha yüksektir.Perforasyon malzemelerinde, perforasyon biriminden ve tipleme biriminden daha düşük bir destek birimi, yazma, yumruklama ve tıraş etme kalitesini sağlamak için.

Perforasyon birimi: Bu birim her tarafta üç perforasyon pozisyonuna sahiptir.Yüksek konumlandırma doğruluğunu sağlamak için yumruklama konumlandırması, servomotor tarafından top vida ve kare ray üzerinden çalıştırılır.

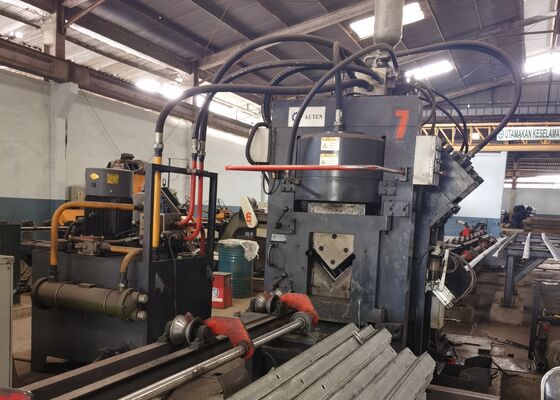

Kesme birimi: bir çerçeve gövdesinden, hidrolik güç silindirinden, üst bıçak kutusundan, aşağı bıçak kutusundan, çeviri ajanslarından, baskı parçalarından ve taşıma bölümünden oluşur.kanal çelik, ve farklı kesme matkaplarını değiştirerek plaka.

Besleme aygıtı, açılı çeliklerin alt bıçağa çarpmasını engelleyebilir.

3Bitmiş iş parçasını boşaltma birimi

İş parçasını destekleyen bir yuvarlak ve destekli bir şafttan oluşur.

İş parçasını sol veya sağ tarafta (müşteri gereksinimlerine göre) çevirmek için düğmeye basın.

4Hidrolik güç bölümü
Bu makine, ekipmanın bakımı için uygun olan bağımsız bir hidrolik istasyonu benimser. Boru eklemleri, temel olarak eklem sızıntısını önleyen bir ferrule tipi ile birbirine bağlanır.Hidrolik valf bir valf bloğu ile bağlantılıdır, ve plaka valfi ve kartuş valfi aynı anda kullanılır. Boru hattı bağlanır ve hidrolik sistem sıkılaştırılır. Boru hattı kayıpları en aza indirgenir.Sistem verimliliği tam olarak kullanılıyor.

5Elektrikli kontrol
Makinenin elektrikli kontrol sistemi gelişmiş ve makuldür, iş parçası programlaması öğrenilmesi ve çalıştırılması kolaydır.
Kontrol yazılımı, makinenin çalışmasını herhangi bir zamanda izler. Bir arıza olduğunda, CRT, arıza nedenlerini ve tedavi yöntemlerini ayrıntılı olarak görüntüler.

Standart özellikleri ve açılı çelik kule endüstrisinde tipik işleme koşullarını yansıtan bu numuneler, kullanıcıların ekipmanların kalitesini, doğruluğunu,ve el sanatıBu değerlendirmeler, ekipmanların performansını ve belirli üretim standartlarına uymalarını değerlendirmek için somut bir referans olarak hizmet eder.Gelecekteki uygulamalar için veriye dayalı kararlar.

In the construction of ultra-high voltage (UHV) transmission lines—where towers are required to withstand harsh weather conditions and significant loads—this equipment is essential for processing the angle steel components that form the tower’s core frameworkKule gövdeleri, çapraz kollar ve diğer önemli yapısal elemanlar için kullanılan açı çeliklerinde sürekli olarak sondaj ve damgalama işlemleri gerçekleştirir.kulelerin genel istikrarını koruyan kesin boyutları ve güvenli bağlantıları sağlamak.
