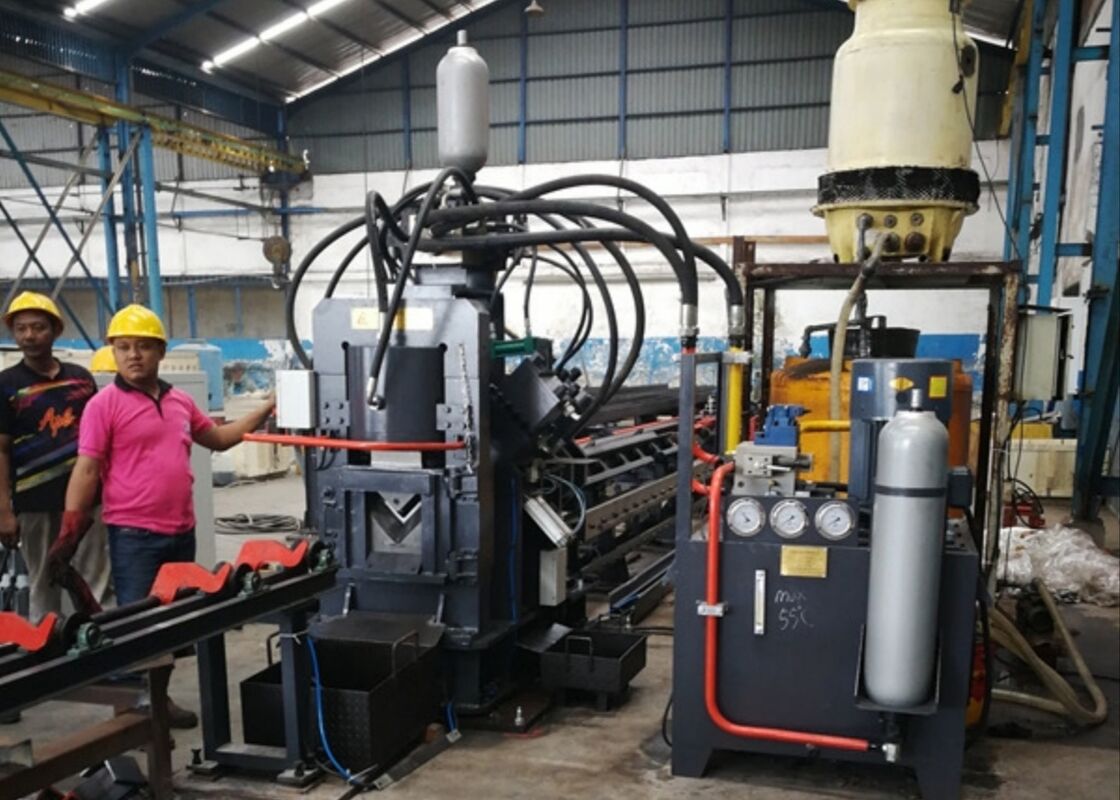

Altyapı İnşaat Projeleri Servo Driven CNC Angle Line Elektrik Gücü Altyapısı
Ürün Tanıtımı:
Makine, özellikle açılı çelik kule endüstrisinde, çelik yapılarında ve binaların inşaatında kullanılan açılı çelik çarpma, işaretleme ve kesme için tasarlanmış özel bir ekipmandır.
Ürün parametreleri:
| Model |
JNC1010 |
| Açı boyutu (mm) |
40x40x3~100x100x10 |
| Maks. Çakma (Diyas. х Thi.) (mm) |
Φ26х10 |
| Çakma kuvveti (kN) |
630 |
| İşaretleme gücü (kN) |
630 |
| Kesme gücü (kN) |
1000 |
| En fazla boşluk uzunluğu (m) |
12 |
| En fazla bitmiş uzunluk (m) |
8 |
| Her tarafta yumruklar |
2 |
| İşaret harfleri grubu |
4 |
| Grup başına mektup sayısı |
12 |
| Karakter boyutu ((mm) |
14x10x19 |
| CNC aksları |
3 |
| Kesim modu |
Tek bıçaklı |
| Soğutma yöntemi |
Su soğutma/hava soğutma/yağ soğutma |
| Maks. besleme hızı (m/dakika) |
80 |
| Programlama modu |
Lofting yazılımı veya talimat programlaması |
| Toplam boyut (m) |
Yaklaşık 25x6.5x2.5 |
| Yukarıdaki parametreler müşterinin özel gereksinimlerine göre ayarlanabilir ve değiştirilebilir. |
Ürün Özellikleri:
1Makine, yüksek verimlilik ve istikrarlı iş parçası doğruluğunu sağlayan servo motor besleme ile CNC teknolojisini kullanır.ve elektrik bileşenleri uluslararası tanınmış tedarikçilerden alınır..
2Her bir tarafı, tek bir işlemde tüm deliklerin işlenmesini sağlayan üç farklı delik çapına sahip iki veya üç seri delme ve matkapla donatılmıştır.
3. CNC besleme arabası, bir fotoelektrik kodlayıcı tarafından sağlanan geri bildirimle AC servo motoru tarafından çalıştırılır. Kapalı döngü kontrol sistemi kesin konumlandırma doğruluğunu garanti eder.
4. Bilgisayar, kullanıcı dostu bir işletim ve iş parçasının çizimlerini görüntüleme yeteneğini kolaylaştıran iki dilli bir ara yüzüne (Çin/İngilizce) sahiptir.Hem manuel giriş hem de lofting yazılımı tarafından oluşturulan programları kullanma seçeneği sunar.
5. CNC besleme arabası, bir fotoelektrik kodlayıcı tarafından sağlanan bilgi geri bildirimi ile bir servo motor tarafından çalıştırılır. Kapalı döngü kontrol sistemi olağanüstü konumlandırma doğruluğunu sağlar.
6İşaretleme, yumruklama ve kesme tamamen otomatiktir, tüm bitmiş açı bileşenleri pnömatik bir dönüşüm sistemi aracılığıyla boşaltılır, bu da operatör çabalarını azaltır.
7İşaretleme ünitesi, daha fazla sertlik için sağlam bir kapalı çerçeve tasarımına sahiptir.
8Sabit uzunluklu açıların işlenmesini kolaylaştırmak için bir kesme bypass fonksiyonu ile donatılmıştır.
9Kontrol sistemi bir ana bilgisayar, CNC sistemi, servo motor, PLC ve algılama anahtarlarından oluşur. İş parçasının çizimini girerek işlem programı otomatik olarak oluşturulur..
10Hidrolik sistem, temel olarak delme, kesme, işaretleme, baskı malzemeleri ve karakter kutularının değiştirilmesinden sorumludur.
Standart özellikleri ve açılı çelik kule endüstrisi içindeki ortak işleme koşullarını yansıtan bu örnekler, kullanıcıların ekipmanların kalitesini, doğruluğunu,ve el sanatıBu değerlendirmeler, ekipmanların performansını ve belirli üretim standartlarına uymalarını değerlendirmek için somut bir referans olarak hizmet eder ve böylece bilgilendirilmiş,Potansiyel uygulamalar için veri tabanlı karar verme.
In the construction of ultra-high voltage (UHV) transmission lines—where towers are subjected to extreme weather conditions and heavy loads—this equipment is essential for processing the angle steel components that form the backbone of the towersKule gövdeleri, çapraz kollar ve diğer önemli yapısal unsurlarda kullanılan açı çeliklerinde sondaj ve damgalama işlemlerini güvenilir bir şekilde gerçekleştirir.kulelerin genel istikrarını koruyan kesin boyutları ve güvenli bağlantıları sağlamak.
