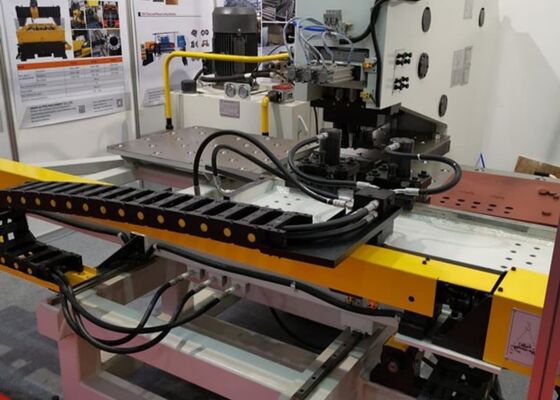

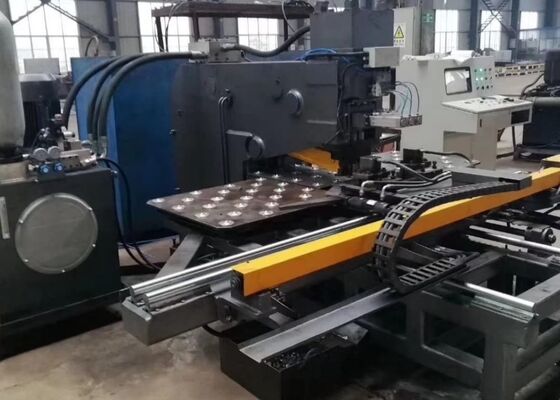

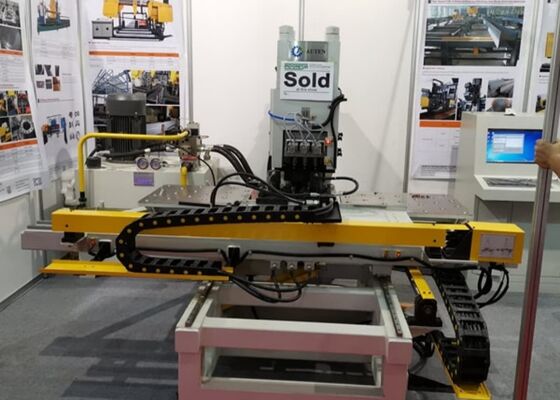

Çelik Yapı Fabrikasyonu PLC Denetimli Bıçaklama Makinesi iletim kulesi imalatı
Uygulanabilir endüstri:
Çelik kule sektöründe çelik levhaların delinmesi ve işaretlenmesi için tasarlanmış özel bir CNC makinesi.
Ana bileşen:
Bu makine ana birimden, çalışma masasından, hidrolik sıkıştırıcılardan, sondaj modülünden, delme modülünden, hidrolik güç ünitesinden, elektrikli kontrol dolabından ve otomatik yağlama sisteminden oluşur.
Özellikler:
| Model |
BNCZ100 |
| İş parçasının en büyük boyutu (mm) |
1500*800 |
| En fazla delme çapı (mm) |
Φ26 |
| En fazla delme çapı (mm) |
Φ50 |
| Borma yuvasının konperasyonu |
/ |
| Plaka kalınlığı (mm) |
Darbe |
5- Evet.25 (Q235) |
| Borlama |
40 |
| Çakma kuvveti (kN) |
1000/1200 |
| İşaretleme gücü (kN) |
800/1200 |
| Delik ve levha kenarları arasındaki min. mesafe (mm) |
Darbe |
25 |
| Borlama |
Çukur çapına göre değişir. |
| Karakter boyutu ((mm) |
14*10*19 |
| Karakterlerin sayısı |
12 |
| Öldürme istasyonları |
4 |
| Boğma besleme hızı (mm/dakika) |
25~280 |
| Borma yuvasının yürüyüşü ((mm) |
180 |
| Borma yuvasının dönme hızı ((r/min) |
120~560 |
| Programlama modu |
Komut programlaması, Otomatik CAD çizim veya düzen yazılımı |
| Toplam boyutlar L*W*H (m) |
3.2 çarpı 3 çarpı 2.6 |
Ürün özelliği:
1. Makine çerçevesi, yüksek sertliği ve geniş çalışma alanını sağlayan C tipi levha kaynak kullanılarak inşa edilmiştir.Otomatik ölçekleme istasyonu anahtarı ileSıkıştırma sistemi, bir referans bloğuyla çeşitli iş parçalarına uyarlanabilir ve iş parçası bir rulo topu iş masası tarafından desteklenir.X ve Y eksenleri servo motorlar ve top- vida sürücüler tarafından kontrol edilir, bir PLC tarafından yönetilen konum izleme ile, delikleme sürecinin otomatik kontrolünü sağlar.
2. Yüksek verimlilik ve tutarlı iş parçasının hassasiyetini sağlayan CNC teknolojisini ve servo motor beslemesini içermektedir.
3Ana fonksiyonel bileşenler, basit bakım ve onarımları kolaylaştıran modüler montajı kullanır.
4Tek bir plakada hem yumruklama hem de işaretleme yapabilmektedir.
5. CAD çizimlerini destekleyen ve lofting yazılımı tarafından oluşturulan programlarla entegre olan kullanıcı dostu programlama. NC1 biçimi gibi TEKLA lofting yazılım dosyalarıyla uyumludur.
6Kendini teşhis eden bir arıza tespit özelliği ile donatılmış.
7X ve Y eksenleri, daha yüksek hassasiyeti sağlayan bir servo motor, top vida ve doğrusal kılavuz tarafından çalıştırılır.
8Ana gövde, üstün sertlik ve geniş bir çalışma alanı sunan C şeklindeki kaynaklı çelik levha yapısına sahiptir.
9Makine, otomatik istasyon geçiş fonksiyonu ile üç çalışma istasyonu (bir daktilo pozisyonu dahil) ile donatılmıştır.
10Sıkıştırma sistemi, değişen kalınlıklarda iş parçasını yerleştirmek için tasarlanmıştır.
11X ve Y eksenleri, servo motorlar, top vidalar ve hassas doğrusal kılavuzlar tarafından çalıştırılır, yumruklama pozisyonunu doğru bir şekilde kontrol etmek için çift eksenli bir CNC sistemi tarafından çalıştırılır.
12Tüm işleme iş akışı tamamen otomatiktir ve operatörün yalnızca iş parçasının çizimini bilgisayara girmesini gerektirir.
Makine ayrıntıları:
Bu profesyonel metal işleme sistemi, çelik kule imalat sektörü için çelik levhalarda delik açma, işaretleme ve delme işlemleri yapmak için özel olarak tasarlanmıştır.Üst düzeyde işleme hassasiyeti sunar., katı tolerans kriterlerine ve yüzey finiş standartlarına uygun. çelik kule endüstrisinin ötesinde, bu son derece çok yönlü ekipman, güvenilir delme, delme,ve geniş bir endüstriyel alanda metal plakalar için işaretlenme işlevselliğiTüm metal iş parçaları kategorileri için tutarlı bir işleme verimi ve işleme doğruluğunu korur.Böylece iş akışının verimliliğini kolaylaştırmak ve çeşitli endüstriyel uygulamalarda ürün kalitesini artırmak.
