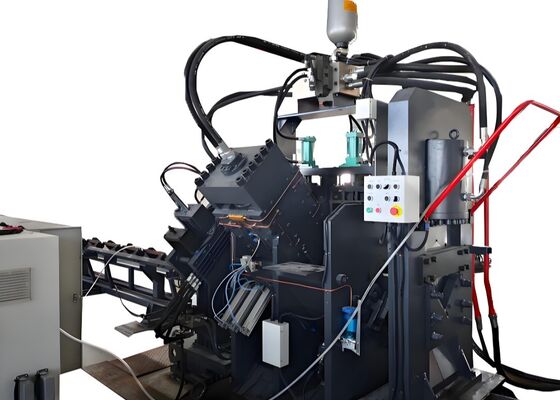

Telekom Kulesi Üretimi Hidrolik CNC Açılı Hat Güç İletim Hattı Kulesi

Telekom Kulesi Üretim Hidrolik CNC Köşeli Hat Güç İletişim Hat Kulesi

Ürün Tanıtımı:

Bu ekipman, açı çelikleri, kanal çelikleri ve levhalar için delik açma, yazma ve kesme yeteneklerini birleştiren çok fonksiyonel bir cihazdır.Üç farklı fonksiyon üç çeşit metal malzemede gerçekleştirilebilir.

Makine yapısı:

Bu üretim hattı altı bileşenden oluşur: iş parçasının yükleme bölümü, besleme sistemi, ana makine, bitmiş ürünün boşaltma bölümü, elektrikli kontrol sistemi ve hidrolik güç ünitesi.

Ürün parametreleri:

Parçaların özellikleri ve oluşumu:

1Besleme Bölümü

Besleme bölümü bir besleme kanalı ve bir CNC besleme arabasından oluşur.

Besleme Kanalı: Bu konveyör ruloları, braketleri, çerçeveleri, hassas doğrusal kılavuzları ve yan konumlandırma tekerleklerini içerir.

CNC besleme arabası: Besleme arabası bir servo motor, tahrik dişlileri, senkronizasyon kemerleri, araba çerçevesi, sıkıştırma çubukları ve sıkıştırma pençelerinden oluşur.

İş parçasını başlangıçta manuel olarak kelepçeye yerleştirilir. besleme kelepçesi daha sonra otomatik olarak servo motor tarafından çalıştırılan en büyük delme ve tıraş makinesine taşınır.Bilgisayarın verdiği talimatlara göre.

2Ana makine.

Bu bölüm baskı birimi, yazma birimi, destek birimi, yan delme birimi ve tıraş biriminden oluşur.

Baskı Birimi: Bu birim, iş parçasını sabitlemek ve herhangi bir sapmayı önlemek için tasarlanmıştır, aynı zamanda delme ve tıraş sırasında oluşturulan kuvvetlere dayanır.

Yazım Birimi: Yazım birimi makinenin sabit tabanından, tabanı hareket ettiren bir yağ silindirinden, bir hidrolik güç baş silindirinden,Dört karakter kutusunun yerleştirilmesini sağlayan dört pozisyonluk silindir, ve manuel ayarlama mekanizması.

Destek birimi: Malzeme besleme sırasında, destek birimi, açı çeliklerinin alt bıçağa temas etmesini önlemek için delme ve tipleme birimlerinden daha yüksek bir konuma getirilmektedir.destek ünitesi, delikleme kalitesini sağlamak için delikleme ve daktilolama ünitelerinin altına indirilir., tipleme ve tıraş işlemleri.

Perforasyon Birimi: Bu birim her bir tarafta üç perforasyon pozisyonuna sahiptir. Bu pozisyonlar, müşteri özelliklerine göre farklı çaplı perforasyon kafalarıyla donatılabilir.Bıçaklama konumlandırma bir top vida ve kare ray sistemi aracılığıyla bir servo motor tarafından yönlendirilir, konumlandırmada yüksek hassasiyeti sağlar.

Kırpma Birimi: Bu birim bir çerçeve gövdesinden, hidrolik güç silindirinden, üst bıçak kutusundan, alt bıçak kutusundan, dönüşüm mekanizmasından, presleme bileşenlerinden ve taşıma sisteminden oluşur.Makine açı çelik kesme yeteneğine sahiptir, kanal çelik, ve farklı kesme matralarını değiştirerek plakalar.

Besleme sistemi, açılı çeliklerin alt bıçağa temas etmesini önlemek için tasarlanmıştır.

3Bitmiş İş Parçası İndirme Birimi

Bu bölüm, iş parçasını destekleyen bir rulo ve destekli bir şaft içerir.

Düğmeye basarak, iş parçasını müşteri özelliklerine bağlı olarak sol veya sağ tarafa fırlatabilirsiniz.

4Hidrolik Güç Bölümü
Bu makine, ekipmanların kolayca bakımını kolaylaştıran bağımsız bir hidrolik istasyonla donatılmıştır.Eklem sızıntısının etkili bir şekilde önlenmesiHidrolik valfler, hem plaka valflerini hem de kartuş valflerini aynı anda kullanan bir valf bloğu aracılığıyla entegre edilir.boru hattı kayıplarını en aza indirmek ve sistem verimliliğinin tam olarak kullanılmasını sağlamak.

5Elektrikli Kontrol
Makinenin elektrikli kontrol sistemi hem gelişmiş hem de iyi yapılandırılmıştır, basit programlama ve kullanıcı dostu işletim sunar.Kontrol yazılımı makinenin performansını sürekli olarak izler, ve arıza durumunda CRT ekranı hata hakkında ayrıntılı bilgi ve önerilen düzeltici eylemler gösterir.

Standart özellikleri ve açısal çelik kule endüstrisi içinde tipik işleme parametrelerini temsil eden bu örnekler, kullanıcıların ekipmanların kalitesini doğrudan değerlendirmelerini sağlar.hassasiyet, ve işçilik niteliğinde.Ekipmanın performansını ve belirtilen üretim standartlarına uygunluğunu değerlendirmek için somut bir referans noktası olarak görev yaparlar.Gelecekteki kullanım için veriye dayalı kararlar.

Kulelerin aşırı hava koşullarına ve önemli yüklere dayanabilmesi gereken ultra yüksek voltajlı (UHV) iletim hatlarının inşaatında,Bu ekipman kule'nin çekirdek yapısını oluşturan açı çelik bileşenlerini işleme getirirken çok önemli bir rol oynar.Kule gövdeleri, çapraz kollar ve diğer hayati yapısal elemanlar için kullanılan açı çelikleri üzerinde sondaj ve damgalama işlemlerini güvenilir bir şekilde gerçekleştirir.kulelerin genel istikrarını koruyan kesin boyutları ve güvenli bağlantıları sağlamak.
