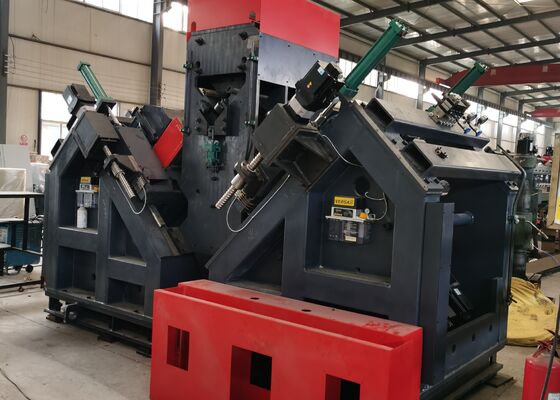

40mm Delme Çapı CNC Açılı Çelik Delme Kesme Makinesi 32x7x2.5m Genel Boyut
Ürün Kullanımı:
Üretim hattı, güç iletim kuleleri, telekomünikasyon yapıları ve çelik iskeletlerde kullanılan bileşenlerin işaretlenmesi ve delinmesi için tasarlanmıştır.
Ürün yapısı özellikleri:
Makine temel olarak bir yanal besleme platformu, devirme besleme mekanizması, besleme kanalı, CNC araba işaretleme sistemi, yazı ünitesi, delme ünitesi, presleme ünitesi, bitmiş malzeme konveyörü, hidrolik sistem, pnömatik sistem, kontrol sistemi ve diğer ilgili bileşenlerden oluşmaktadır.
Ana Parametreler:
| Model |
JNC2532 |
| Açı boyutu (mm) |
100×100×10~250×250×32 |
| Maks. boşluk uzunluğu(m) |
14 |
| Delme mili konikliği |
/ |
| Maks. Delme çapı (mm) |
Ф40 |
| Her taraftaki matkap adedi (adet) |
3 (toplamda her iki tarafta 6) |
| Maks. mil dönüş hızı (devir/dak) |
Transdüzer kademesiz ayar |
| Maks. matkap kesme hızı (m/dak) |
/ |
| CNC eksenleri |
3 |
| Arka işaretleme aralığı (mm) |
50-220 (kademesiz) |
| Maks. açı besleme hızı (m/dak) |
40 |
| İşaretleme kuvveti (kN) |
1000/1200 |
| Karakter grubu adedi |
4 |
| Her gruptaki karakter adedi |
18 |
| Karakter boyutu(mm) |
14×10×19 |
| Matkap soğutma sistemi |
Harici soğutma |
| Programlama modu |
Uygulama yazılımı veya komut programlama |
| Genel boyutlar (m) |
32x7x2.5 |
Ürün Özellikleri:
1. Bu işleme hattı, bir enine konveyör, devirme konveyörü, giriş konveyörü, CNC giriş arabası, iki delme ünitesi, bir işaretleme ünitesi, otomatik boşaltma konveyörü ve ilgili hidrolik istasyon ve elektrikli soğutma sisteminden oluşmaktadır. Yüksek verimlilik ve tutarlı iş parçası hassasiyeti sağlamak için besleme için CNC teknolojisi ve servo motorları içerir.

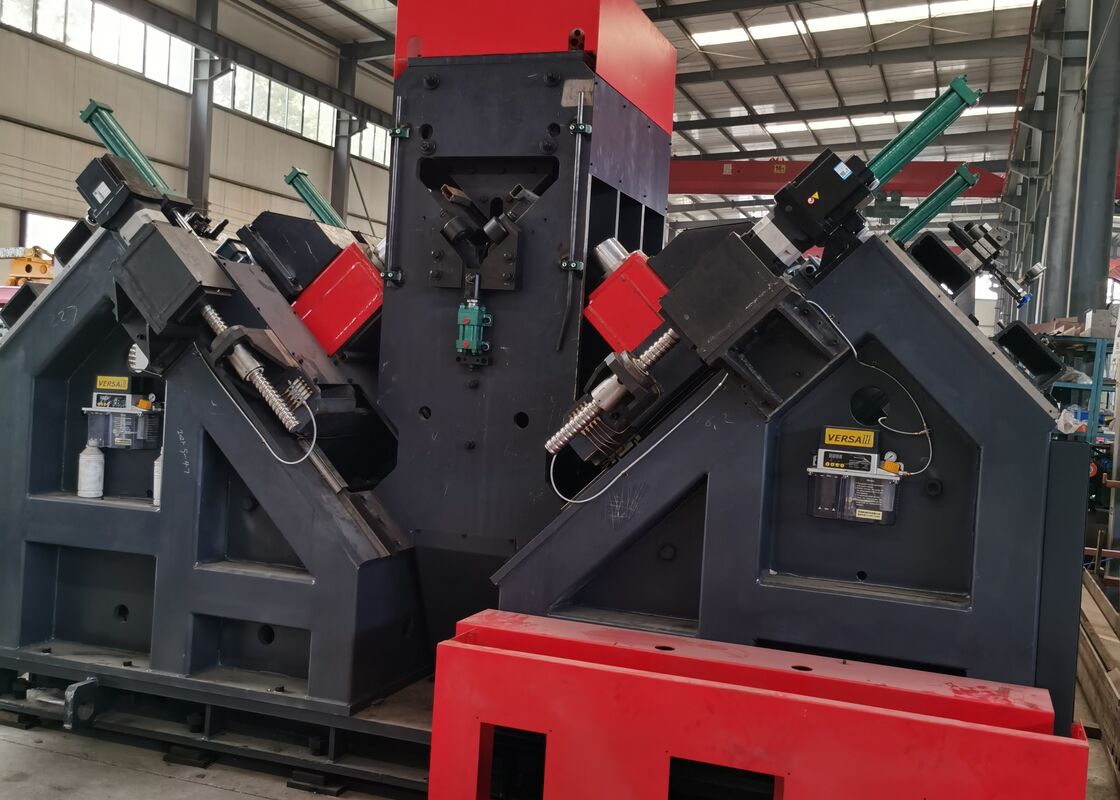

2. Her iki tarafa birer delme ünitesi monte edilmiştir ve her ünite farklı boyutlarda üç matkap tutabilir. Delme üniteleri, doğru delik konumlandırması sağlamak için derinlik ayarı için CNC kontrollü harekete sahiptir.
3. Tüm millerinin dönüş hızı bir transdüzer aracılığıyla sürekli olarak ayarlanabilirken, besleme hızları hız kontrol vanaları aracılığıyla sonsuz değişkenlik gösterir. Millerin hızlı besleme, operasyonel besleme ve hızlı geri çekme arasındaki geçiş tamamen otomatiktir.
4. Delme hattı, işaretleme konumlarının basit bir şekilde ön ayarlanmasına olanak tanıyan tek bir işaretleme ünitesine sahiptir. İşaretleme, iş parçası sıkıştırma ve delme için giriş işlemi hidrolik sistem tarafından desteklenmektedir. Temel bileşenler önde gelen uluslararası tedarikçilerden temin edilmektedir. Millerin ömrünü uzatmak için devridaimli bir soğutma sistemi bulunmaktadır.
5. Hem işaretleme hem de delme işlemleri tamamen otomatiktir. Bitmiş bileşenler, operatörler üzerindeki fiziksel zorlanmayı en aza indiren ve rakip üreticilere kıyasla önemli faydalar sağlayan pnömatik bir devirme sistemi aracılığıyla boşaltılır.
6. Kontrol sistemi ana bilgisayar, servo motorlar, PLC, harici izleme anahtarları ve diğer ilgili bileşenlerden oluşmaktadır. İş parçası boyutları girilerek işleme programı otomatik olarak oluşturulur. Ayrıca, program iş parçası numarasına göre kaydedilebilir, alınabilir, görüntülenebilir ve iletilebilir.
7. İşleme hattı, daha yüksek derecelerde bükülme açılarının işleme gereksinimlerini karşılamak için bir destek ve presleme mekanizması ile donatılmıştır.
Bu numuneler, iletim hattı kulelerinin inşasında kullanılan açılı çelik için standart özelliklerin ve delik desenlerinin geniş bir yelpazesini kapsamaktadır. Potansiyel kullanıcıların veya denetçilerin ekipmanın operasyonel performansını görsel olarak değerlendirmelerini sağlar ve iletim hattı kuleleri üretimi için gerekli üretim standartlarına ekipmanın uyup uymadığını değerlendirmek için açık ve somut referanslar sağlar.
Ultra yüksek gerilim (UHV) iletim hatlarının inşasında, iletim kulelerinin aşırı hava koşullarına ve önemli yüklere dayanması gerektiği durumlarda, bu ekipman kulelerin ana yük taşıyıcı yapılarını oluşturan açılı çelik bileşenlerin işlenmesi için kritik öneme sahiptir. Kule gövdeleri, traversler ve diğer önemli yapısal elemanlarda kullanılan açılı çelik üzerinde delme ve damgalama işlemleri gerçekleştirerek, hassas boyutlar ve güvenilir bağlantı performansı sağlar. Bu da, iletim kulelerinin tüm operasyonel ömrü boyunca uzun vadeli yapısal bütünlüğünü garanti eder.
