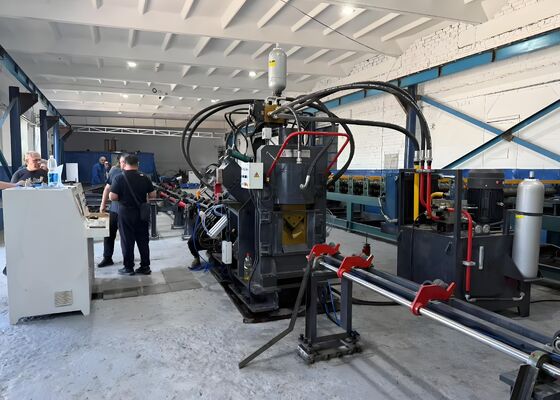

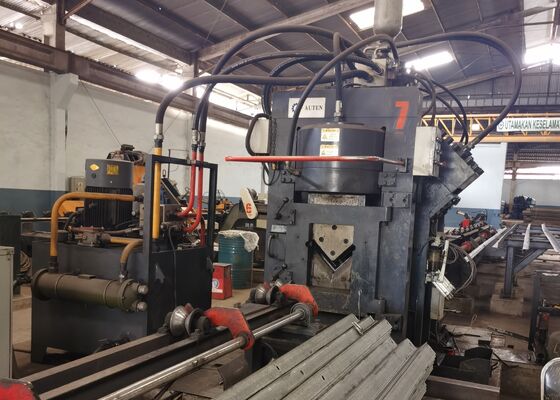

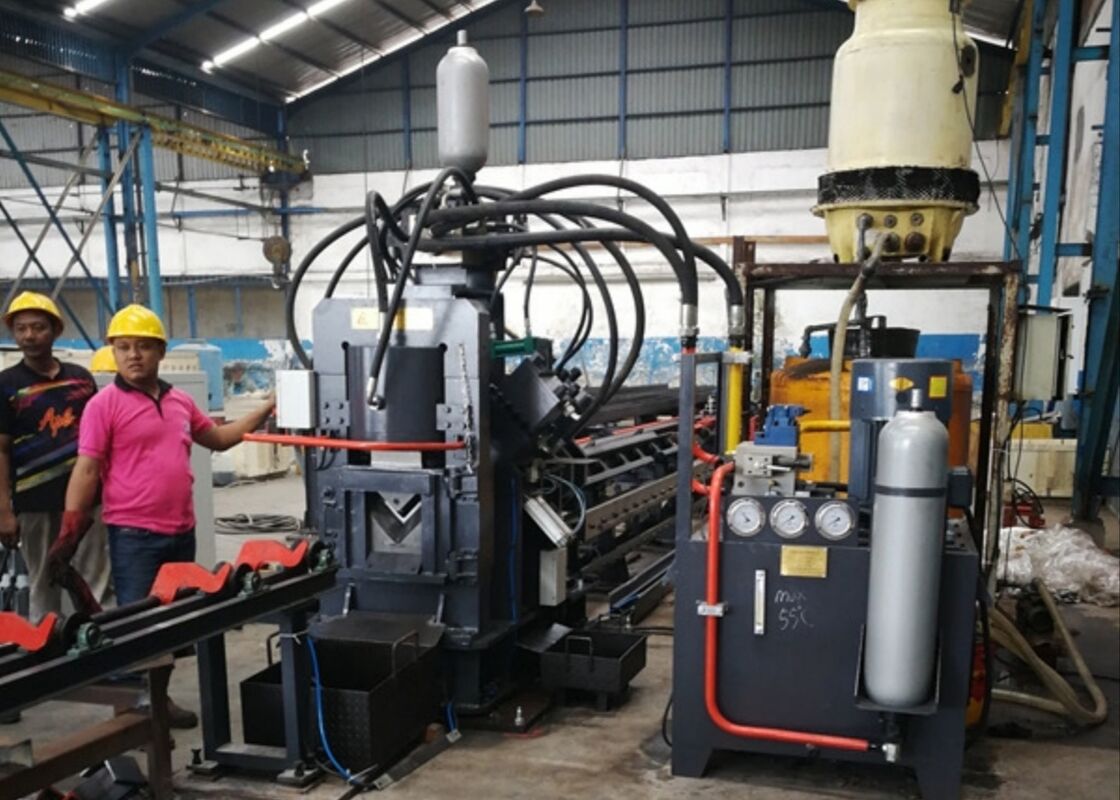

Model JNC1616 CNC açılı üretim ekipmanları Elektrik güç aktarım hattı kulesi

Model JNC1616 CNC açılı üretim ekipmanları Elektrik güç aktarım hattı kulesi

Ürün Tanıtımı:

Makine, açılı çeliklerin işaretlenmesi, delinmesi (dairesel delikler, oval delikler) ve kesilmesi için tasarlanmış otomatik bir üretim hattıdır.esas olarak açılı çelik kule imalatı gibi endüstrilerde kullanılır, elektrik ekipmanları, yapısal depolama çözümleri ve çelik yapı inşaatı, diğerleri arasında.

Ana bileşen:

Bu makine esasen bir çapraz taşıyıcıdan, dönen bir yükleme sisteminden, bir giriş taşıyıcıdan, bir CNC giriş taşıyıcıdan, bir delme biriminden, bir işaretleme biriminden, bir kesme biriminden, bir boşaltma taşıyıcıdan oluşur.Hidrolik ile birlikte, elektrik ve pnevmatik sistemler, diğer bileşenler arasında.

Ürün parametreleri:

Parçaların özellikleri ve oluşumu:

1Kargo bölümü:

Yükleme sistemi esas olarak yatay taşıma masası ve dönen bir yükleme ünitesinden oluşur.
(1) Yatay taşıma masası, vites blokları ile donatılmış üç zincirin senkronizasyonunu sağlayan dişliler ve zincirler tarafından çalıştırılır.Bu mekanizma açılı çelik taşıma sırasında istikrarlı ve düşük gürültülü çalışma sağlar.
(2) Döner yükleme ünitesi, aynı zamanda döner kol ve zincirlerle de çalıştırılır ve üç döner kolun geri kazanma pençeleri ile senkronize edilmesini sağlamak için uzun bir şaft ve özel bir bağlantı kullanılır.Bu sistemin temel işlevi, açı çelikleri malzeme tablosundaki çukurdan besleme kanalına aktarmaktır..

2Besleme bölümü:

Besleme sistemi esas olarak besleme kanalı ve CNC arabası biriminden oluşur.
(1) Besleme kanalı, taşıyıcı rulolardan, desteklerden, şanzıman raflarından ve hareketli yarış yollarından oluşur.
(2) besleme arabası hareketli vücut, sıkıştırıcı, sıkıştırma silindir, salıncak silindir, servomotor ve kodlayıcı içerir.besleme arabası, besleme kanalındaki uçakta ve sürücü rafının kenarında rehber raylar boyunca hareket eder, bilgisayarın verdiği talimatlara göre sıkıştırıcıyla.

3Ana makine bileşenleri:

Birincil sistem, açılı çelik presleme birimi, işaretleme birimi, delikleme birimi ve kesme biriminden oluşur.
(1) Presleme ünitesinin ana işlevi, herhangi bir sapmayı önlemek için açı çeliklerine baskı uygulamaktır ve böylece olası doğruluk hatalarını ortadan kaldırır.
(2) İşaretleme ünitesi, dört karakterli kutu içinde konumların değişimini sağlayacak şekilde tasarlanmıştır.çizime göre belirtilen yerlerde açılı çelik işaretlerEk olarak, karakter başının kolayca yeniden konumlandırılmasını kolaylaştırmak için, farklı açılı çelik özellikleriyle uyumluluğu sağlamak için manuel bir ayar mekanizması yerleştirilmiştir.
(3) Perforasyon ünitesi, her bir tarafta üç farklı spesifikasyonda bir hava silindirine sahip perforasyonla donatılmıştır.Her hava silindirinin piston çubuğu bir yastık bloğu ile donatılmıştır, pervane çubuğu ve hidrolik silindir baskı başı arasında yerleştirilir. Bilgisayarın talimatlarına göre, uygun pervane otomatik olarak seçilir,ilgili hava silindirinin belirlenmiş yastık bloğunu itmesine neden olan, böylece yumruk seçimi işlemini mümkün kılar.
(4) Kesme ünitesi bir çerçeve tipli yapıdan, bir kesme silindirinden, üst bıçak mekanizmasından ve alt bıçak mekanizmasından oluşur.Alt bıçak mekanizması değişen açılı çelik kalınlıklarına uyum sağlayabilir, en iyi kesim kalitesini sağlar.

4Bitmiş ürünlerin boşaltılması:
Sistem, iş parçası destekli bir rulo ve dönen bir silindirden oluşur.İşlenmiş iş parçası döndürülür ve sol veya sağ tarafa yerleştirilir.

5Hidrolik istasyonu:
Hidrolik istasyon, bir yağ tankından, yüksek basınçlı ve düşük basınçlı pompa setlerinden, bir soğutucudan, ana valf bileşiminden ve diğer kontrol valf bileşimlerinden oluşur.Birincil işlevi, makinenin hidrolik silindirlerine güç sağlamaktırSoğutma sistemi, en iyi yağ sıcaklığı düzenlemesini ve soğutma verimliliğini sağlamak için yağ soğutma teknolojisini kullanır.

6Elektrikli Kontrol Sistemi:
Elektrikli kontrol sistemi, elektrikli bir kontrol dolabından, bir operasyon kutusundan ve bir mobil operasyon istasyonundan oluşur.

(1) Ana bilgisayar, programlama için işlem parametrelerinin girilmesini sağlayan bir kontrol yazılımı ile donatılmıştır.Bilgisayar ayrıca CAD veya CAM sistemleri tarafından oluşturulan program dosyalarını tanıyabilir.

(2) Sistem, üç eksenli bir CNC modülü ile entegre edilen ana kontrol ünitesi olarak Japonya'dan bir Mitsubishi PLC'yi kullanır.ve B eksen servoları, böylece PLC ve CNC'nin sorunsuz entegrasyonunu sağlar ve sistemin güvenilirliğini önemli ölçüde artırır.

(3) X, A ve B eksenleri için tahrik sistemi, hızlı, hassas konumlandırmayı garanti eden ve bakım gerektirmeyen gelişmiş AC fırçasız servo motorları kullanır.

(4) Kontrol yazılımı, makinenin çalışmasını sürekli olarak izler.Sorunun nedeni ve önerilen düzeltici eylemler dahil olmak üzere.

Standart özellikleri ve açılı çelik kule sektöründeki ortak işleme koşullarını yansıtan bu örnekler, kullanıcıların ekipmanların kalitesini, doğruluğunu,ve el sanatıEkipmanın performansını ve belirtilen üretim standartlarına bağlılığını değerlendirmek için somut bir referans olarak hizmet ederler ve böylece bilgilendirilmiş,Potansiyel uygulamalar için veriye dayalı karar verme.

Kulelerin şiddetli hava koşullarına ve önemli yüklere maruz kaldığı ultra yüksek voltajlı (UHV) iletim hatlarının inşaatında,Bu ekipman kulelerin çekirdek yapısını oluşturan açı çelik bileşenlerini işlemek için gereklidir.Kule gövdeleri, çapraz kollar ve diğer kritik yapısal elemanlar için kullanılan açı çelikleri üzerinde güvenle sondaj ve damgalama işlemleri gerçekleştirir.kulelerin genel istikrarını ve bütünlüğünü koruyan kesin boyutları ve güvenli bağlantıları sağlamak.
