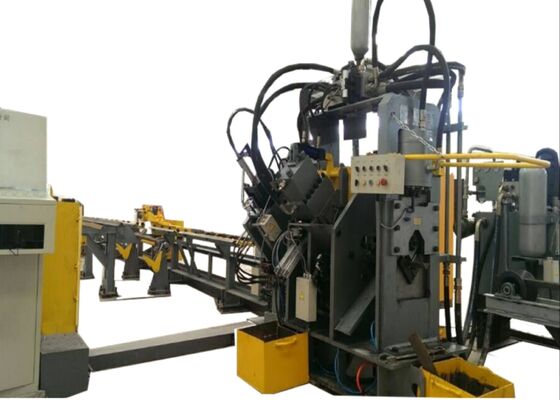

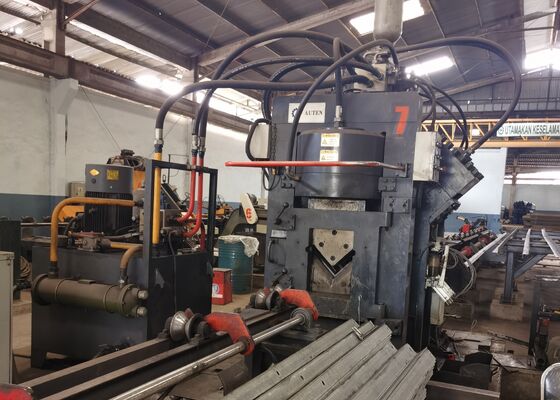

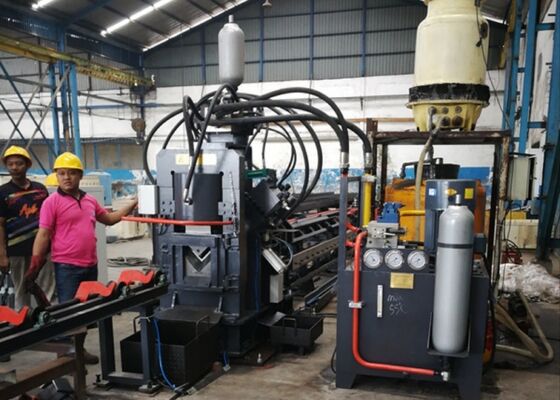

3 Punch Per Side Cnc Angle Steel Metal Punching Cutting Machine Line Model JNC1616

3 Punch Per Side Cnc Angle Steel Metal Punching Cutting Machine Line Model JNC1616

Ürün Tanıtımı:

Makine, açılı çeliklerin işaretlenmesi, delinmesi (dairesel ve oval delikler) ve kesilmesi için tasarlanmış otomatik bir üretim hattıdır.Temel olarak açılı çelik kule imalatı gibi endüstrilerde kullanılır, elektrik ekipmanları, yapısal depolama çözümleri ve çelik yapı inşaatı, diğerleri arasında.

Ana bileşen:

Bu makine esas olarak bir çapraz taşıyıcıdan, dönen bir yükleme sisteminden, bir giriş taşıyıcıdan, bir CNC giriş arabasından, bir delme biriminden, bir işaretleme biriminden, bir kesme biriminden oluşur.bir boşaltma taşıyıcı, diğer bileşenlerin yanı sıra hidrolik, elektrik ve pnevmatik sistemler.

Ürün parametreleri:

Parçaların özellikleri ve oluşumu:

1Kargo bölümü:

Yükleme sistemi esas olarak yatay taşıma masası ve dönen bir yükleme ünitesinden oluşur.
(1) Yatay taşıma masası, vites blokları ile donatılmış üç zincirin senkronizasyonunu sağlayan dişliler ve zincirler tarafından çalıştırılır.Bu yapı açı çelik taşıma sırasında istikrarlı ve düşük gürültülü çalışma garanti.
(2) Döner yükleme ünitesi, geri alma pençeleri ile donatılmış üç döner kolun senkronize edilmesi için uzun bir şaft ve özel bir bağlantı kullanan dişliler ve zincirler tarafından da çalıştırılır.Bu sistemin ana işlevi, açı çeliklerini malzeme tablosundaki çukurdan besleme kanalına aktarmaktır..

2Besleme bölümü:

Besleme sistemi esas olarak besleme kanalı ve CNC arabası biriminden oluşur.
(1) Besleme kanalı, taşıyıcı rulolar, destekler, aktarım rafları ve hareketli yarış yollarını içerir.
(2) besleme arabası hareketli vücut, sıkıştırıcı, sıkıştırma silindir, salıncak silindir, servomotor ve kodlayıcı içerir.besleme arabası, besleme kanalındaki uçakta ve sürücü rafının kenarında rehber raylar boyunca hareket ederBilgisayarın verdiği komutları takip ederek sıkıştırıcı ile.

3Ana makine bileşenleri:

Birincil sistem, açılı çelik presleme birimi, işaretleme birimi, delme birimi ve kesme biriminden oluşur.
(1) Presleme ünitesinin ana işlevi, açılı çeliklere baskı yaparak herhangi bir sapmayı önlemek ve böylece olası doğruluk farklılıklarını ortadan kaldırmaktır.
(2) İşaretleme birimi, dört karakterli kutu içindeki konum değişikliklerini kolaylaştırmak için tasarlanmıştır.Çizime göre açılı çelikleri belirtilen yerlerde işaretler.Ayrıca, farklı açılı çelik özellikleriyle uyumluluğu sağlamak için karakter başının kolayca yeniden konumlandırılmasını sağlayan manuel bir ayar mekanizması da dahil edilmiştir.
(3) Perforasyon ünitesi, her bir tarafta üç farklı spesifikasyonda bir hava silindirine sahip perforasyonla donatılmıştır.Her hava silindirinin piston çubuğu bir yastık bloğu ile donatılmıştırBilgisayar komutlarına dayanarak uygun yumruk otomatik olarak seçilir.Karşılıklı hava silindirinin belirlenmiş yastık bloğunu itmesi için tetiklenmesi, böylece yumruk seçimi işlemini mümkün kılıyor.
(4) Kesme ünitesi bir çerçeve tipli yapıdan, bir kesme silindirinden, üst bıçak mekanizmasından ve alt bıçak mekanizmasından oluşur.Alt bıçak mekanizması değişen açılı çelik kalınlıklarına uyum sağlayabilir, en iyi kesim performansını sağlar.

4Bitmiş ürünlerin boşaltılması:
Sistem, iş parçasını destekleyen bir rulo ve dönen bir silindirden oluşur.İşlenmiş iş parçası döndürülür ve gerektiği gibi sol veya sağ tarafa yerleştirilir..

5Hidrolik istasyonu:
Hidrolik istasyon, bir yağ deposunu, yüksek basınçlı ve düşük basınçlı pompa setlerini, bir soğutucuyu, ana valf bileşenini ve diğer kontrol valf bileşenlerini içerir.Birincil işlevi, makinenin hidrolik silindirlerine güç sağlamaktırSoğutma sistemi, en uygun yağ sıcaklığını korumak ve verimli soğutma performansını sağlamak için yağ soğutma teknolojisini kullanır.

6Elektrikli Kontrol Sistemi:
Elektrikli kontrol sistemi, elektrikli bir kontrol dolabından, bir operasyon kutusundan ve bir mobil operasyon istasyonundan oluşur.

(1) Ana bilgisayar, programlama için işlem parametrelerinin girilmesini kolaylaştıran bir kontrol yazılımı ile donatılmıştır.Ayrıca CAD veya CAM sistemleri tarafından oluşturulan programlama dosyalarını tanıyabilir.

(2) Sistem, üç eksenli bir CNC modülü ile entegre edilmiş bir ana kontrol ünitesi olarak Japonya'dan bir Mitsubishi PLC'yi kullanır.ve B eksen servoları, PLC ve CNC arasında kesintisiz entegrasyon sağlayarak sistemin güvenilirliğini önemli ölçüde artırır.

(3) X, A ve B eksenleri için tahrik sistemi, sıfır bakım gereksinimleri ile hızlı ve hassas konumlandırmayı sağlayan gelişmiş AC fırçasız servo motorları kullanır.

(4) Kontrol yazılımı, makinenin performansını sürekli olarak izler.Temel neden ve önerilen düzeltici eylemler dahil.

Standart özellikleri ve açılı çelik kule endüstrisinde tipik işleme koşullarını temsil eden bu örnekler, kullanıcıların ekipmanların kalitesini, hassasiyetini,ve işçilikMakinenin performansını ve belirlenmiş üretim standartlarına uygunluğunu değerlendirmek için somut bir referans noktası olarak görev yaparlar ve böylece bilinçli,Potansiyel uygulamalar için veriye dayalı karar verme.

Çok yüksek gerilimli (UHV) iletim hatlarının yapımında, kulelerin sert hava koşullarına ve önemli yüklere dayandığı yerlerde,Bu ekipman kulelerin omurgasını oluşturan açı çelik bileşenlerini işlemek için çok önemlidir.Kule gövdeleri, çapraz kollar ve diğer hayati yapısal elemanlar için kullanılan açı çeliklerinde sondaj ve damgalama işlemlerini verimli bir şekilde gerçekleştirir.kulelerin genel istikrarını ve bütünlüğünü koruyan kesin boyutları ve güvenli bağlantıları sağlamak.
