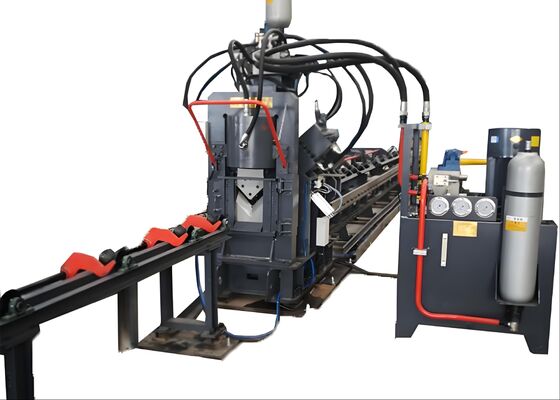

2200/4300KN Kesme Kuvveti Cnc Açılı Çelik Sac Delme Kesme Makinesi Hattı Model JNC2020

2200/4300KN Kesme gücü Cnc açılı çelik metal tabakası delme kesme makinesi hattı Model JNC2020

Ürün Tanıtımı:

Bu makine, açılı çelik, kanal çelik ve levhalar için delik, işaretleme ve kesme işlevlerini birleştiren çok yönlü bir cihaz.Üç farklı metal malzeme türünde üç işlem yapılabilir..

Makine yapısı:

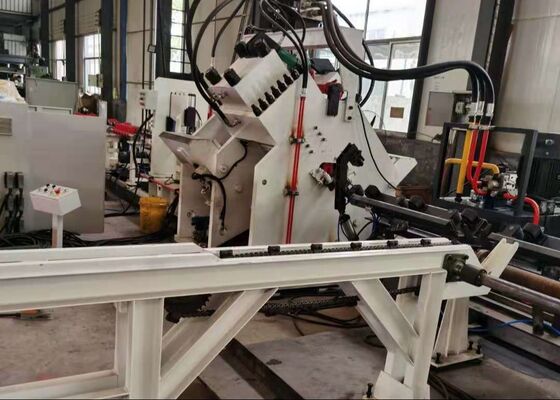

Bu üretim hattı altı temel bileşenden oluşur: iş parçasının yükleme bölümü, besleme bölümü, ana makine, bitmiş iş parçasının boşaltma bölümü, elektrik kontrol bölümü,ve hidrolik güç ünitesi.

Ürün parametreleri:

Parçaların özellikleri ve oluşumu:

1Besleme Bölümü

Besleme bölümü bir besleme kanalı ve bir CNC besleme arabasından oluşur.

Besleme Kanalı: Bu konveyör ruloları, braketleri, rafları, hassas doğrusal kılavuzları ve yan konumlandırma tekerleklerini içerir.

CNC besleme arabası: Servo motor, tahrikli dişli, senkronizasyon kemeri, besleme arabası çerçevesi, sıkıştırma çubuğu ve sıkıştırma pençesinden oluşur.

İş parçasını başlangıçta manuel olarak sıkıştırmaya yerleştirilir ve besleme sıkıştırması daha sonra otomatik olarak servo motorla yumruklama ve tıraşlama için ana makineye taşınır.Bilgisayarın verdiği talimatlara göre.

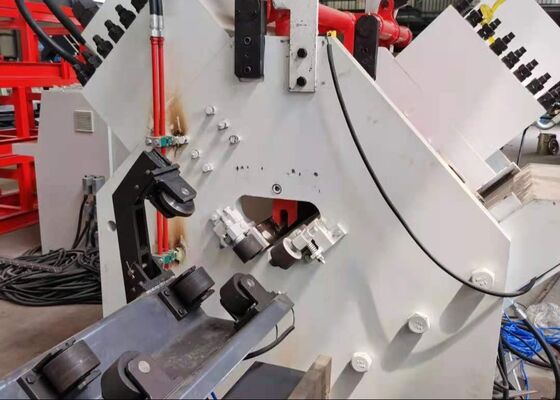

2. Ev sahibi makine

Bu bölüm baskı ünitesi, yazma ünitesi, destek ünitesi, yan delme ünitesi ve tıraş ünitesinden oluşur.

Baskı Birimi: Bu birim, iş parçasını sabitlemek, herhangi bir sapmayı önlemek ve delme ve kesme işlemleri sırasında oluşturulan kuvvetlere dayanmak için tasarlanmıştır.

Yazma birimi: Yazma birimi sabit bir makine tabanından, tabanı hareket ettiren bir yağ silindirinden, bir hidrolik güç baş silindirinden,Dört karakter kutusunun yeniden konumlandırılmasını kolaylaştıran dört pozisyonluk bir silindir, ve manuel ayarlama mekanizması.

Destek birimi: Malzeme besleme sırasında destek birimi, açı çeliklerinin alt bıçağa çarpmasını önlemek için delme ve tipleme birimlerinden daha yüksek bir konuma getirilmektedir.Dayanım birimi, baskıların kalitesini sağlamak için delikleme ve daktilolama birimlerinin altına indirilir., yumruklama ve tıraş işlemleri.

Perforasyon Birimi: Bu birim, her bir tarafta üç tane perforasyon pozisyonuna sahiptir.Bıçaklama konumlandırma bir top vida ve kare ray aracılığıyla bir servomotor tarafından çalıştırılır, konumlandırmada yüksek hassasiyeti sağlar.

Kesme Birimi: Bu birim bir çerçeve gövdesinden, hidrolik güç silindirinden, üst bıçak kutusundan, alt bıçak kutusundan, çeviri mekanizmalarından, baskı bileşenlerinden ve taşıma parçalarından oluşur.Makine açı çelik kesme yeteneğine sahiptir, kanal çelik ve plakalar farklı kesim matrikllerini değiştirerek.

Besleme cihazı, açılı çeliklerin alt bıçakla temas etmesini önlemek için tasarlanmıştır.

3Bitmiş İş Parçası İndirme Birimi

Bu birim, iş parçasını destekleyen bir rulo ve destekli bir şafttan oluşur.

Düğmeye basarak, iş parçası müşteri özelliklerine göre sol veya sağ tarafa fırlatılabilir.

4Hidrolik Güç Bölümü
Bu makine, bakımı daha uygun hale getiren bağımsız bir hidrolik istasyona sahiptir.Hidrolik valfler bir valf bloğu ile entegre edilir, hem plaka valflerini hem de kartuş valflerini aynı anda kullanan borular daha kompakt bir hidrolik sistemi sağlamak için yapılandırılmıştır,boru hattı kayıplarını en aza indirmek ve sistem verimliliğini tamamen optimize etmek.

5Elektrikli Kontrol
Makinenin elektrikli kontrol sistemi gelişmiş ve iyi tasarlanmıştır, hem öğrenmek hem de çalıştırmak kolay olan kullanıcı dostu iş parçası programlamasını sunar.Kontrol yazılımı makinenin performansını sürekli olarak izlerBir arıza durumunda, CRT, arızanın nedeni ve önerilen düzeltici eylemler hakkında ayrıntılı bilgi gösterecektir.

Standart özellikleri ve açılı çelik kule endüstrisi içindeki tipik işleme koşullarını temsil eden bu örnekler, kullanıcıların ekipmanların kalitesini, hassasiyetini,ve işçilikMakinenin performansını ve belirtilen üretim standartlarına uygunluğunu değerlendirmek için somut bir referans sağlarlar.Gelecekteki uygulamalar için veriye dayalı karar verme.

Kuleleri şiddetli hava koşullarına ve önemli yüklere dayandırması gereken ultra yüksek voltajlı (UHV) iletim hatlarının inşaatında,Bu ekipman kule'nin çekirdek yapısını oluşturan açı çelik bileşenlerini işleme getirmede kritik bir rol oynar.Kule gövdeleri, çapraz kollar ve diğer temel yapısal elemanlar için kullanılan açı çelikleri üzerinde sondaj ve damgalama işlemlerini güvenilir bir şekilde gerçekleştirir.kulelerin genel istikrarını koruyan kesin boyutları ve güvenli bağlantıları sağlamak.
