Çift veya Tek Bıçaklı CNC Çelik Köşe Kesme Delme Makinesi Hattı 80m/Dak Besleme Hızı

Çifte veya Tek Blade Cnc Çelik Çaplı Kesme Bıçaklama Makinesi Hatı 80m/Min Besleme Hızı

Ürün Tanıtımı:

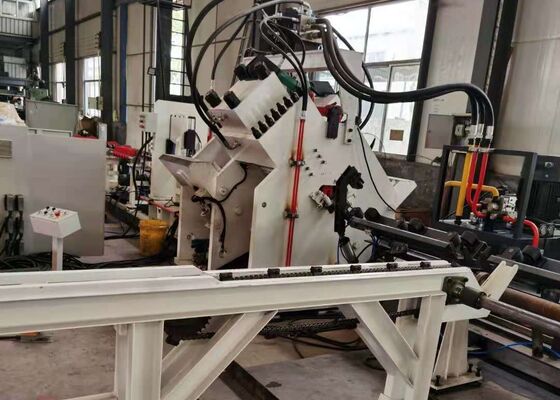

JNC serisi yüksek hızlı CNC açılı delme, işaretleme ve kesme üretim hattı öncelikle delme birimi, işaretleme birimi, kesme birimi, çapraz taşıyıcı, döner taşıyıcı,besleme taşıyıcı, boşaltma taşıyıcı, CNC besleme arabası, hidrolik sistem, elektrik sistemi, pnevmatik sistem ve diğer temel bileşenler.Özellikle kule üretiminde açılı çeliklerin otomatik işlenmesi için tasarlanmıştır, bu üretim hattı, kullanıcı dostu bir işleyişi sağlayan tam sayısal kontrol ile çalışır.

Ürün parametreleri:

Ürün Özellikleri:

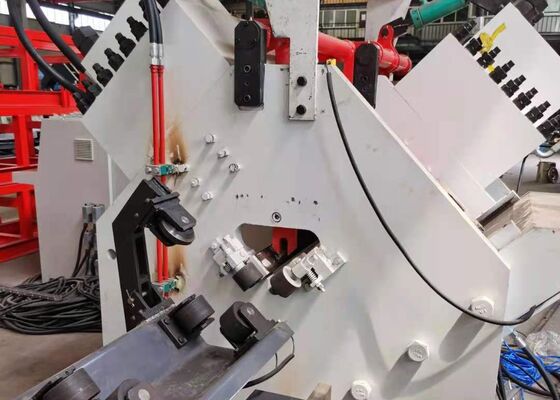

1CNC açılı demir delme makinesi, her biri üç farklı delme boyutuna sahip iki veya üç delme ünitesi ile donatılmıştır.Bu üniteler sayısal kontrol (NC) ile doğru bir şekilde kontrol edilir.Bu makine hem yuvarlak hem de oval delikler üretme yeteneğine sahiptir.Üretim verimliliğini önemli ölçüde arttırır50×50×4 mm açılı çelik için, makine sekiz saatlik bir vardiya içinde 9-10 ton üretim çıkışına ulaşır.

2. CNC açı delme makinesinin işaretleme ünitesi sağlam ve dayanıklı bir kabın içine yerleştirilmiştir.işaretleme pozisyonunu ayarlamak için esneklik sunarEk olarak, makine 10 satırlı bir disk işaretleme tekniği kullanır, manuel giriş gerektirmeden otomatik olarak karakterleri seçer ve böylece işaretleme verimliliğini önemli ölçüde arttırır.

3CNC açı çubuğu kesme makinesi, üstün kesme gücüyle ünlü tek bıçaklı bir kesme ünitesi ile donatılmıştır.Temiz ve pürüzsüz bir kesim yüzeyi elde ederBıçak koruması, hızlı ve güvenli bıçak değiştirmelerini kolaylaştıran açık kapı tasarımına sahiptir.

4Yatay malzeme tablosu, açı çubuğunu bir motor ve redüktör tarafından çalıştırılan dönen malzeme rafına verimli bir şekilde aktarır.Bu mekanizma daha fazla işleme için besleme konveyörüne açı çubuğunun kesin konumlandırılmasını sağlar.

5İş parçasının CNC besleme arabası tarafından güvenli bir şekilde tutulup ilerletilmesi, doğru hizalama ve konumlandırmayı sağlar.Besleme arabası bir servo motor tarafından çalıştırılır ve bir fotoelektrik kodlayıcıdan geri bildirim içerir, daha yüksek hassasiyet için kapalı döngü kontrol sistemi içinde çalışır.

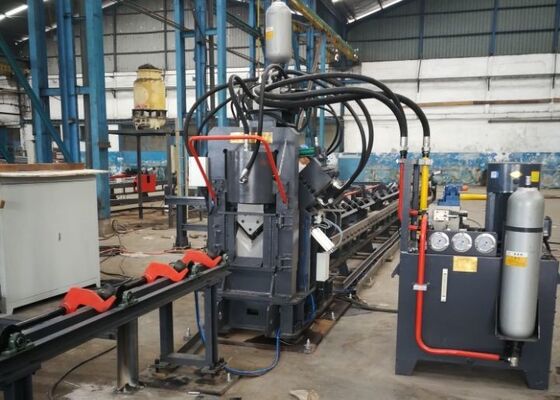

6. CNC açılı çelik metal delme ve işaretleme makinesi, delme, işaretleme ve tıraş fonksiyonlarını güçlendiren bir hidrolik sistem aracılığıyla çalışır.Bir akümülatörü içeren yüksek hızlı hidrolik istasyonla donatılmıştır, ve hidrolik hatlar, sızıntı geçirmez bir performans sağlamak ve değiştirmeyi ve bakımı basitleştirmek için ferrule tipi bağlantılara sahiptir.Ana hidrolik valf blokları saygın Atos markasından alınır., güvenilir ve yüksek performanslı bir hidrolik sistemi sağlar.

7Hidrolik istasyonun soğutma sistemi su soğutma, hava soğutma veya yağ soğutma gibi çoklu seçenekler sunar.Bu çok yönlülük, müşterilerin özel işletme gereksinimlerine göre en uygun soğutma yöntemini seçmelerini sağlar.

8Kontrol sistemi üst bilgisayar, PLC, servo motor, dış algılama anahtarları ve diğer hayati bileşenlerden oluşur.ve sistem otomatik olarak ilgili işleme programını oluşturur.. DXF, NC ve CAD yazılımı tarafından üretilen diğer dosya biçimleriyle tamamen uyumludur. Üst bilgisayarın insan-makine arayüzü son derece sezgisel,Kullanıcı dostu bir ekran ve basit bir işletim ileİş parçasının grafiksel görselleştirilmesi, geniş veri depolaması, konum veri izleme ve hata alarmı bildirimleri gibi yetenekleri içerir.

Standart özellikleri ve açılı çelik kule endüstrisi içindeki tipik işleme parametrelerini temsil eden bu örnekler, kullanıcıların ekipmanların işleme kalitesini doğrudan değerlendirmelerini sağlar.hassasiyet, ve işleme, ekipmanın performansını ve özel üretim gereksinimlerine uygunluğunu değerlendirmek için somut bir referans noktası olarak hizmet ederler ve böylece bilinçli,Potansiyel uygulamalar için veriye dayalı karar verme.

Kulelerin aşırı hava koşullarına ve önemli yüklere maruz kaldığı ultra yüksek voltajlı (UHV) iletim hatlarının inşaatında,Bu ekipman kulelerin temel yapısal çerçevesini oluşturan açı çelik bileşenlerini işlemek için çok önemlidir.Kule gövdeleri, çapraz kollar ve diğer önemli yapısal elemanlar için kullanılan açı çelikleri üzerinde sondaj ve damgalama işlemlerini verimli bir şekilde gerçekleştirir.kulelerin genel istikrarını ve yapısal bütünlüğünü koruyan doğru boyutları ve güvenli bağlantıları sağlamak.
