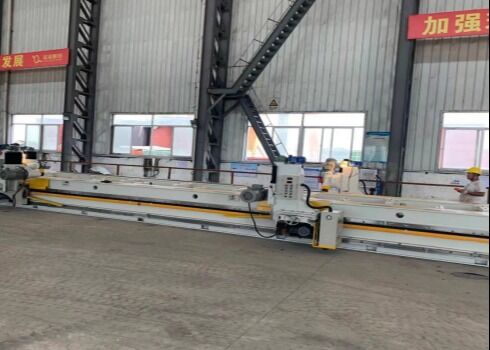

3000mm freze uzunluğu, çembersiz çift tahrikli çift güçlü baş freze makinesi modeli XB-3
Özet:
Basınçlı kirişsiz XB serisi freze makinesi, şirketimiz tarafından bağımsız olarak geliştirilen ve üretilen gelişmiş ve verimli yeni bir freze ekipmanıdır.ve Devlet Patent Ofisi tarafından verilen ulusal bir fayda modeli patenti alan tek üründür.Basınçlı kaplar, kazanlar, gemi yapımı, büyük kalıplama ve makineler, çelik yapılar, güç ve kimyasallar gibi endüstrilerde ekipman üretiminde yaygın olarak kullanılır.ve özellikle özel alaşım levhaları ve yeni malzemeleri freze etmek için uygundur, ve ayrıca plakaların ön kaynak işlemleri için.
Ekipmanın bileşimi:
Ekipman esas olarak aşağıdaki parçalardan oluşur: (1) makine yatağı, (2) çalışma masası (elektromanyetik çak ile), (3) rehber ray, (4) kaldırma sütunu, (5) freze gücü başı, (6) güç arabası,(7) freze kesicisi başı, (8) elektrik kontrol kutusu, (9) yağlama cihazı, (10) iletken cihaz, (11) koruyucu cihaz, (12) konumlandırma cihazı, (13) malzeme destek cihazı, (14) boya, (15) kesme aracı kesme başlığı.
Özellikler:
| Hayır |
Parçalar
|
Parametre Değeri |
Birim
|
Yorumlar
|
| 1 |
Etkin freze uzunluğu
|
3000 |
mm |
Çift güç başlığı aynı anda aynı yönde bir geçişle kesilir ve 3000 mm'lik etkili bir kesim elde edilir.
|
| 2 |
İşleme plaka kalınlığı
|
5-300 |
mm |
|
| |
İşleme levhasının genişliği
|
100 |
mm |
Yaprak genişliği en az 100 mm.
|
| 3 |
Dökme açısı |
0-85.
- 45-0
|
o |
Ön eğri açısı: 0 ̊85°
Arka eğri açısı: 0 ̊-45°
|
| 4 |
Hızlı geçiş hızı
|
2500 |
mm/min |
|
| 5 |
Dökme hızı |
100-1500 |
mm/min |
Malzeme ve kesim derinliğine göre
|
| 6 |
En yüksek yatay freze yürüyüşü |
≥ 300mm |
|
| 7 |
Maksimum dikey freze yürüyüşü |
≥ 500mm |
|
| 8 |
İşleme yüzeyinin kabalığı |
Ra3.2-12.5 |
Yürüme hızına göre.
|
| 9 |
Yatak kılavuzu düzlüğü
|
≤0.40mm/3000 |
Tek taraflı |
| 11 |
Dökme gücü baş hızı
|
960 |
r/min |
DLT-2 yağsız gezegen tipi, basit ve pratik |
| 13 |
freze kesicisi çapı
|
125 |
mm |
Universal 160
|
| 14 |
Elektromanyetik kalıcı mıknatıs çaklarının sayısı (çak boyutu 400x220)
|
6 |
Çizgi |
Profesyonel bir üretici tarafından üretilmiş, şirketimiz tarafından yapılmış değil. |
| 15 |
Elektromanyetik kalıcı mıknatıs çak emici gücü |
3 |
T |
|
| 16 |
El malzeme durdurucu aygıtı
|
4 |
Çizgi |
Düzlük 0.40mm/30000
|
| 17 |
Ana malzeme destek çerçevesi
|
5 |
Çizgi |
1.2M/üst yüzeyi, evrensel makaralarla |
| 18 |
Çalışma masasının yerden yüksekliği |
900 |
mm |
Montaj platformu yüksekliği 50 mm
|
| 19 |
Çalışma masası genişliği
|
520 |
mm |
Dikey masa genişliği |
| 20 |
Çalışma masasının etkin sıkıştırma uzunluğu |
3000 |
mm |
Çalışma masasının toplam uzunluğu: 5500mm
|
| 19 |
Besleme motor gücü
|
1.5 |
KW |
Schneider Electric frekans dönüştürücü
|
| 20 |
freze motorunun gücü
|
7.5 |
KW |
Değişken frekans hız kontrolü Schneider Electric frekans dönüştürücü. |
| 21 |
Kaldırma motor gücü
|
0.75 |
KW |
|
| 22 |
Yağ pompası motor gücü |
100 |
W |
|
| 23 |
Ekipmanın boyutları
|
Uzunluk 5500mm × 2700mm (destek çerçeve dahil) × Yükseklik 2100mm
|
| 24 |
Güç kaynağı |
Üç fazlı üç tel 380VAC (±15%), 50Hz (±1Hz)
|
| 25 |
Çevre koşulları
|
-10°C'den -45°C'ye, nispi nem: 20%~95%
|
| 26 |
Makine aletinin boşluk gürültüsü
|
< 85dB ((A) |
| 27 |
Yükseklik |
< 1500m |
Yapısal özellikler:
1. Makine yatağı, yüksek kaliteli karbon çelik levhalardan yapılmıştır, dikişsiz kaynaklı tasarım ve rasyonel düzenlemiştir.ve uygun ulaşımAyrıca, iç stresin etkili bir şekilde ortadan kaldırılması için genel bir yaşlanma tedavisine maruz kalır.İşlemden sonra tek bir referans yüzeyi sağlamak, gerçek kesim sırasında düzlüğü garanti eder (iki referans yüzeyine sahip taban tipi ve asılı kombinasyonlarla karşılaştırıldığında, bu tasarım düzlüğü daha iyi sağlar).
2Masa, iş parçasının sabitlenmesi için uygun bir işleme ve geniş bir kurulum alanı sağlayan elektromanyetik çaklardan yararlanır.uzunluğu boyunca düzenlenmiş 6 çak ile, masanın emme mesafesini etkili bir şekilde azaltır.
3Bölünmüş Tam Dayanıklı Rehber Raylar: (En iyi yapılandırma) Rehber ray boyutları: 40 * 80 * 600mm, malzeme: 40CrMo, bütünleşik olarak söndürülmüş ve sertleştirilmiş,HRC48-50 sertliğine kadar yüksek frekanslı sertleştirilmişEğer ekipman uzun süre kullanılmışsa,rehber raylar tamir veya tamlığı geri yüklemek ve ekipman ömrünü uzatmak için değiştirmek için çıkarılabilirDüzlüğü 0,40 mm/3000 mm'den fazla değildir.
4kaldırma sütunu: sütun kaydırıcıya bağlanır. kaydırıcı yüksek dayanıklı dökme demirden (HT-250) yapılır, bütünleşik olarak dökülür ve daha sonra işlenir. kaydırıcı yatak rehber raylarında sola ve sağa hareket edebilir,sütun yatak için dik olarak ileri ve geri hareket edebilir. Elektrikli kaldırma ve indirmeyi gerçekleştirmek için sütundaki kaldırma kaydırma vida bir motor ve redüktör tarafından çalıştırılır.ya da manuel kaldırma. kaldırma sütununun hem üst hem de alt taraflarında, kaldırma sırasında operatör ihmalinden dolayı güç başının seyahat menzilini aşmamasını sağlamak için sınır anahtarları monte edilir.Böylece kazalar önlenir..
5Dökme gücü başı, özel olarak kenar freze makineleri için tasarlanmış yüksek kaliteli, kendi kendine yapılan bir freze başını kullanır (şirket tarafından bağımsız olarak tasarlanmış ve üretilen kararlı bir ürün).freze gücü başı sütunun sol tarafında bir kaldırma kaydırma üzerine monte edilir ve elektrikli olarak kaldırılabilir ve sütun kaydırma vida ile alçaltılabilirEn ince ayarlar için, araç ayarlama sırasında güvenliği ve doğruluğu sağlamak için manuel ayar gereklidir.Kaydırma üzerinde solucan dişli ocağının yatay düzlemine karşılık gelen bir açıda eğimli olabilir, ön yüzünün (0-85°) ve alt yüzün (0-45°) uç yüzünün veya kuyruklu yüzünün işlenmesini sağlar.Dölenme besleme hızı herhangi bir hızda ve hızlı dönüş dölenme ihtiyaçlarını karşılamak için herhangi bir zamanda ayarlanabilirAynı zamanda ters fırlatma işlevselliğine sahiptir.
6Güç arabası standart olmayan, büyütülmüş bir tasarıma sahiptir ve ayrı bir şekilde tasarlanmış bir birimdir.Sessiz bir ses, sertleştirilmiş paralel oyu spiral dişlilerle yüksek tork azaltıcı, makineyi değişken frekanslı bir motor aracılığıyla çalıştırır.Hareket mekanizmasının adımsız hız düzenlemesine izin verir. Detaylı yolculuk ve freze hızı freze makinesinin kontrol panelindeki dijital ekran üzerinde görüntülenir.Bu makinenin iki bağımsız güç arabası var, bağımsız olarak veya birlikte kontrol edilebilir.
7. freze kesme başlığı: Bu makine aracının freze kesme başlığı, ulusal standartlara uygun yüksek kaliteli yerli üretilen freze makinesi özel freze kesme başlığı kullanır.Q345D yüksek dayanıklılıklı çelik levhalar için müşterinin işleme gereksinimlerine dayanarak, kesim temas alanını azaltmak, kesim sıcaklığını düşürmek ve alet aşınmasını azaltmak için Φ125-160 yüksek dayanıklı 75° kesme başı kullanılır.
8. Elektrikli Kontrol Kutusu: İki set elektrikli kontrol kutusu vardır. Bir set, esas olarak genel güç kaynağını kontrol etmek için makine yatağının sağ tarafındaki sağ sütuna monte edilmiştir.Diğer elektrikli kontrol kutuları seti sabit güç vagonlarına monte edilirElektrikli kontrol paneli, çalışma yüzeyine yakın sütuna monte edilir. Gerekli düğmelere basarak makinenin normal frezeleme için çalışmasını sağlar.Seyahat hızı ve güç baş hızı kontrol panelinde dijital olarak görüntülenir.
