Model ADM2532 Yüksek Hızlı Cnc Çelişkili Çelik Buhran hattı 14×10×19 mm Karakter Boyutu

Model ADM2532 Yüksek Hızlı CNC Açılı Çelik Delme Hattı 14x10x19mm Karakter Boyutu

Ürün Tanıtımı:

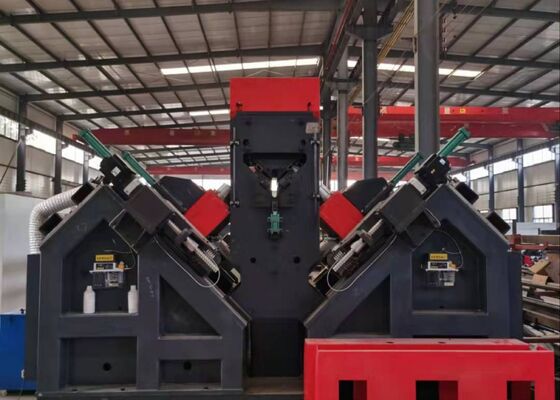

CNC açılı çelik delme ve markalama makinesi hattı, iletim hattı kulelerinde kullanılan büyük, yüksek mukavemetli açılı çeliklerin delme ve markalanması için hassas bir şekilde tasarlanmıştır. Bu sistem, açılı çelikteki tüm deliklerin doğru bir şekilde delinmesini sağlayarak üstün delik kalitesi ve konumsal hassasiyet sunar. Ayrıca, yüksek düzeyde otomasyon sağlarken üretim verimliliğini artırır.

Ana Parametreler:

Ürün Özellikleri:

1. Üretim hattı, yatay bir besleme kanalı, döner bir yükleme rafı ve otomatik bir boşaltma sistemi içeren, hepsi gelişmiş bir besleme mekanizmasıyla tahrik edilen otomatik bir yükleme sistemi ile donatılmıştır. Bu entegrasyon, açılı çelik üzerindeki tüm delme ve çelik damgalama işlemleri için sorunsuz ve verimli bir iş akışı sağlar. Tüm süreç tamamen otomatiktir, manuel müdahale ihtiyacını ortadan kaldırır ve operatörler için işgücü taleplerini önemli ölçüde azaltır.

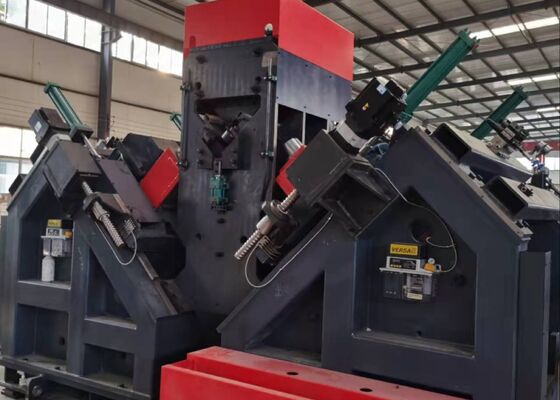

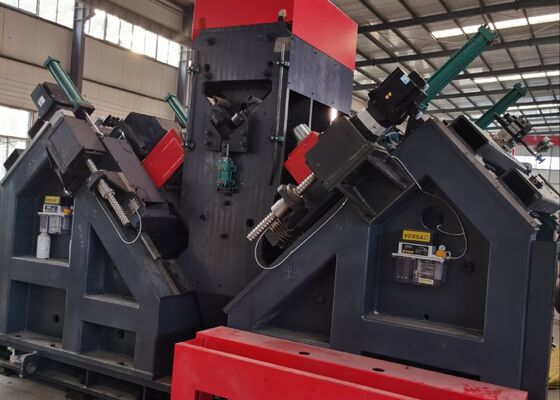

2. Delme mili, hem delme verimliliğini hem de hassasiyetini artırmak için dahili soğutucu içeren bir Tayvan BT40 hassas mil ile donatılmıştır. Delme ünitesi, her biri açılı çeliğin her iki tarafına yerleştirilmiş altı CNC delme kafasından oluşur. Her iki taraftaki kafalar, açılı çelik flanşlarının üst kenarlarından tutarlı bir mesafe sağlayarak aynı anda aynı çapa sahip delikleri delmek üzere tasarlanmıştır.

3. Yazılım, sezgisel gezinmeyi kolaylaştıran ve iş parçası çizimlerinin net bir sunumunu sağlayan iki dilli bir Çince/İngilizce arayüzü ile donatılmıştır.

4. Programlama süreci akıcı ve verimlidir; kullanıcıların yalnızca iş parçası boyutlarını, delik çapını, aralığını ve miktarını girmeleri yeterlidir, bu da programın otomatik olarak oluşturulmasını sağlar. Ayrıca, sorunsuz dosya dönüştürme için CAD/CAM lofting yazılımı kullanılabilir. Sistem, TEKLA yazılımı tarafından üretilen NC1 dosyalarıyla tam uyumludur.

5. Kritik hidrolik, pnömatik ve elektrikli bileşenler, üstün güvenilirlik ve uzun bir operasyonel ömür sağlamak için saygın, yüksek performanslı markalardan temin edilmektedir.

6. Sistem, verimli arıza tespiti ve sorun giderme sağlayan entegre bir kendi kendine teşhis özelliği ile donatılmıştır.

7. Performansı artırmak için tasarlanmış çift bıçaklı bir kesme mekanizması içeren isteğe bağlı bir kesme ünitesi sunulmaktadır.

Bu numuneler, iletim hattı kulelerinin yapımında yaygın olarak kullanılan açılı çeliğin bir dizi standart spesifikasyonunu ve delik konfigürasyonunu kapsamaktadır. Potansiyel kullanıcıların veya denetçilerin ekipmanın operasyonel performansını değerlendirmeleri için görsel bir referans görevi görürler ve ekipmanın iletim hattı kulesi üretimi için gerekli üretim standartlarına uyup uymadığını değerlendirmek üzere açık ve ölçülebilir kıyaslamalar sağlarlar.

Ultra yüksek gerilim (UHV) iletim hatlarının yapımında, iletim kulelerinin aşırı hava koşullarına ve önemli yüklere maruz kaldığı durumlarda, bu ekipman, kulelerin ana yük taşıyan çerçevesini oluşturan açılı çelik bileşenlerin işlenmesinde hayati öneme sahiptir. Kule gövdeleri, traversler ve diğer kritik yapısal elemanlarda kullanılan açılı çelik üzerinde delme ve damgalama işlemlerini verimli bir şekilde gerçekleştirerek hassas boyutsal doğruluk ve güvenilir bağlantı performansı sağlar. Sonuç olarak, iletim kulelerinin hizmet ömrü boyunca uzun vadeli yapısal bütünlüğünü ve stabilitesini korumada önemli bir rol oynar.
