Φ26x20mm Maks Delme CNC Açılı Çelik Delme ve Kesme Makinesi Hattı 2200/4300KN Kesme Kuvveti

Φ26х20mm Max Punching Cnc Angle Steel Punch Shearing Machine Line 2200/4300KN Kesme Gücü

Ürün Tanıtımı:

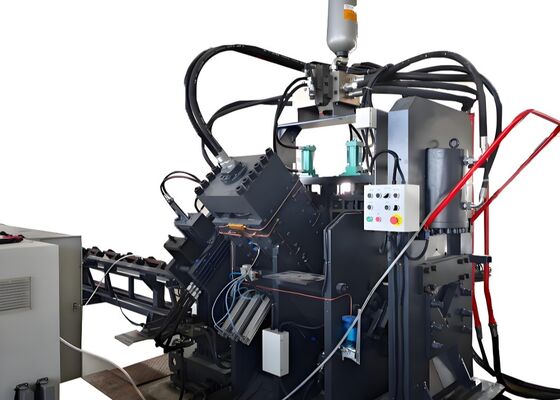

JNC serisi yüksek hızlı CNC açı delme, işaretleme ve kesme üretim hattı, delme birimi, işaretleme birimi, kesme birimi, çapraz taşıyıcı,Döner konveyör, besleme taşıyıcı, boşaltma taşıyıcı, CNC besleme arabası, hidrolik sistem, elektrik sistemi, pnevmatik sistem ve diğer temel elemanlar.Özellikle kule üretiminde kullanılan açılı çeliklerin otomatik işlenmesi için tasarlanmıştır, bu üretim hattı tam sayısal kontrol ile çalışır ve kullanıcı dostu bir işletim sunar. Otomatik, yüksek hassaslık, esneklik ve büyük ölçekli üretim yetenekleri sağlar.

Ürün parametreleri:

Ürün Özellikleri:

1CNC açılı demir delme makinesi, her biri üç farklı delme boyutuna sahip iki veya üç delme ünitesi ile donatılmıştır.Bu üniteler sayısal kontrol (NC) aracılığıyla hassas bir şekilde kontrol edilir., delikleme işlemi sırasında doğru pozisyon ayarlarını sağlar. Makine hem yuvarlak hem de oval delikler üretebilmektedir. Yüksek hızlı besleme ve delikleme yetenekleriyle,Üretim verimliliğini önemli ölçüde arttırır50×50×4mm açılı çelik için, makine sekiz saatlik vardiya başına 9-10 ton üretim çıkışına ulaşabilir.

2. CNC açı delme makinesinin işaretleme ünitesi sağlam ve dayanıklı bir kabın içine yerleştirilmiştir.işaretleme pozisyonunu ayarlama konusunda esneklik sunarEk olarak, makine 10 satırlı bir disk işaretleme tekniği kullanır, manuel giriş gerektirmeden otomatik olarak karakterleri seçer ve böylece işaretleme verimliliğini büyük ölçüde arttırır.

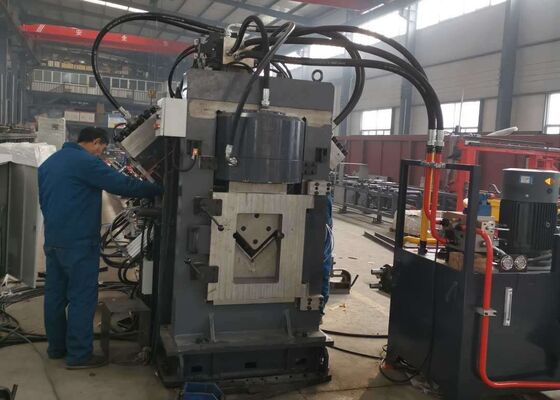

3. CNC açı çubuğu kesme makinesi, üstün kesme gücü ile ünlü tek bıçaklı bir kesme ünitesi ile donatılmıştır.Temiz ve pürüzsüz bir kesim yüzeyi sağlarBıçak koruması, hızlı ve güvenli bıçak değiştirmelerini kolaylaştıran açık kapı özelliği ile tasarlanmıştır.

4Yatay malzeme tablosu, açı çubuğunu bir motor ve redüktör tarafından çalıştırılan dönen malzeme rafına verimli bir şekilde taşır.Bu mekanizma daha sonra işleme için besleme taşıyıcıya açı çubuğunun kesin konumlandırılmasını sağlar.

5İş parçasının güvenli bir şekilde sıkıştırılması ve bir CNC besleme arabası tarafından ileriye doğru ilerletilmesi, doğru hizalama ve konumlandırmayı sağlar.Besleme arabası bir servo motor tarafından çalıştırılır ve bir fotoelektrik kodlayıcıdan geri bildirim içerir, hassasiyeti artırmak için kapalı döngü kontrol sistemi içinde çalışır.

6. CNC açılı çelik metal delme ve işaretleme makinesi, delme, işaretleme ve tıraş fonksiyonlarını güçlendiren bir hidrolik sistem aracılığıyla çalışır.Yüksek hızlı hidrolik istasyonla donatılmıştır., bir akü ile tamamlanmıştır ve hidrolik hatlar, bakımı ve parça değişimini basitleştirirken sızıntı geçirmez bir performans sağlayan ferrule tipi bağlantılara sahiptir.Birincil hidrolik valf blokları tanınmış Atos markası tarafından tedarik edilir, güvenilir ve yüksek performanslı bir hidrolik sistemi garanti eder.

7Hidrolik istasyonun soğutma sistemi su soğutma, hava soğutma veya yağ soğutma gibi çoklu seçenekler sunar.Bu çok yönlülük, müşterilerin özel işletme gereksinimlerine göre en uygun soğutma yöntemini seçmelerini sağlar.

8Kontrol sistemi üst bir bilgisayar, PLC, servo motor, dış algılama anahtarları ve diğer kritik bileşenlerden oluşur.ve sistem otomatik olarak ilgili işleme programını oluşturur.. DXF, NC ve CAD yazılımı tarafından oluşturulan diğerleri de dahil olmak üzere çeşitli dosya biçimleriyle tamamen uyumludur.içgörülü bir görüntüleme ve basit bir işletim özellikliİş parçasının grafiksel görselleştirilmesi, geniş veri depolaması, gerçek zamanlı konum izleme ve hata alarmı bildirimleri gibi işlevleri içerir.

Standart özellikleri ve açılı çelik kule endüstrisi içindeki tipik işleme parametrelerini temsil eden bu örnekler, kullanıcıların ekipmanların işleme kalitesini doğrudan değerlendirmelerini sağlar.hassasiyet, ve işçilik becerisi.Aletlerin performansını ve spesifik üretim gereksinimlerine uyumlu olduğunu değerlendirmek için somut bir referans olarak görev yaparlar.Potansiyel uygulamalar için veriye dayalı karar verme.

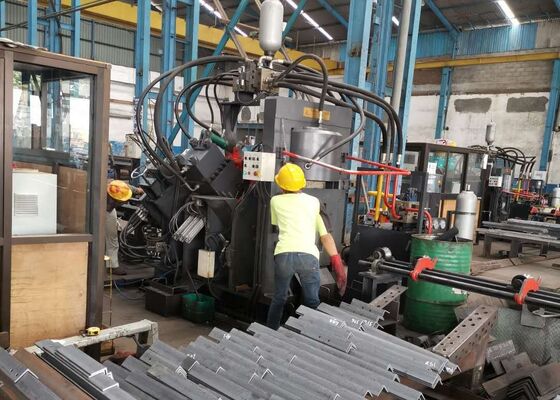

Çok yüksek gerilimli (UHV) iletim hatlarının yapımında, kulelerin aşırı hava koşullarına ve önemli yüklere dayandığı yerlerde,Bu ekipman kulelerin temel yapısal çerçevesini oluşturan açı çelik bileşenlerini işlemek için çok önemlidir.Kule gövdeleri, çapraz kollar ve diğer kritik yapısal elemanlarda kullanılan açı çeliklerinde sondaj ve damgalama işlemlerini verimli bir şekilde gerçekleştirir.kulelerin genel istikrarını ve yapısal bütünlüğünü koruyan kesin boyutları ve güvenli bağlantıları sağlamak.
