2200/4300KN Kesme Gücü Cnc açılı çelik delme makinesi hatı

2200/4300KN Kesme Kuvveti Cnc Açılı Çelik Delme Makinesi Hattı Grup Başına 18 Harf

Ürün Tanıtımı:

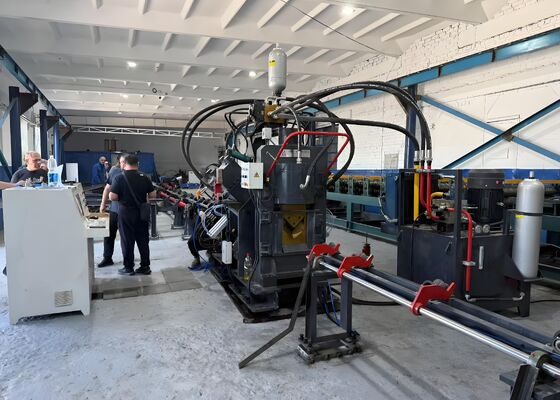

JNC serisi yüksek hızlı CNC açılı çelik delme, markalama ve kesme üretim hattı, delme ünitesi, markalama ünitesi, kesme ünitesi, enine konveyör, döner konveyör, besleme konveyörü, boşaltma konveyörü, CNC besleme arabası, hidrolik sistem, elektrik sistemi, pnömatik sistem ve diğer kritik unsurları içeren temel bileşenlerden oluşur. Kule imalatında kullanılan açılı çeliğin otomatik işlenmesi için özel olarak tasarlanmış bu üretim hattı, sezgisel ve kullanıcı dostu bir arayüz sunarak tam sayısal kontrol altında çalışır. Otomatik, yüksek hassasiyetli, esnek ve büyük ölçekli üretim yetenekleri sağlar.

Ürün parametreleri:

Ürün Özellikleri:

1. CNC açılı çelik delme makinesi, her biri üç farklı delik boyutunu barındırabilen iki veya üç delme ünitesi ile donatılmıştır. Bu üniteler, delme işlemi boyunca doğru konumlandırmayı sağlayan sayısal kontrol (NC) aracılığıyla hassas bir şekilde düzenlenir. Makine, hem dairesel hem de oval delikler üretecek şekilde tasarlanmıştır. Yüksek hızlı besleme ve delme yetenekleri ile üretim verimliliğini önemli ölçüde artırır. 50x50x4mm açılı çelik için makine, sekiz saatlik bir vardiyada 9-10 ton üretim çıktısı elde edebilir.

2. CNC açılı delme makinesinin markalama ünitesi sağlam ve dayanıklı bir muhafaza içine yerleştirilmiştir. Markalama sistemi, programlama yoluyla seçilebilen dört kaset seti içerir ve markalama pozisyonlarının ayarlanmasında esneklik sağlar. Ayrıca, makine 10 sıralı bir disk markalama yöntemi kullanır, manuel müdahale olmadan karakterleri otomatik olarak seçer, böylece markalama verimliliğini önemli ölçüde artırır.

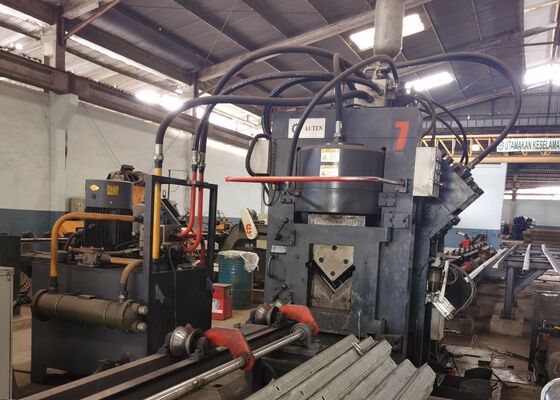

3. CNC açılı çelik kesme makinesi, olağanüstü kesme kuvveti ile tanınan tek bıçaklı bir kesme ünitesine sahiptir. Her kesim, sıfır malzeme israfı ile gerçekleştirilir, temiz ve pürüzsüz bir kesme yüzeyi üretir. Bıçak muhafazası, hızlı ve güvenli bıçak değişimi sağlayan açık kapı mekanizması ile tasarlanmıştır.

4. Yatay malzeme tablası, açılı çeliği motor ve redüktör tahrikli döner malzeme rafına verimli bir şekilde taşır. Bu sistem, sonraki işleme için açılı çeliğin besleme konveyörüne hassas bir şekilde konumlandırılmasını sağlar.

5. İş parçası, doğru hizalama ve konumlandırmayı garanti eden bir CNC besleme arabası tarafından sıkıca kenetlenir ve ilerletilir. Besleme arabası bir servo motor tarafından tahrik edilir ve hassasiyeti artırmak için kapalı döngü kontrol sistemi içinde çalışan bir fotoelektrik enkoderden geri bildirim içerir.

6. CNC açılı çelik delme ve markalama makinesi, delme, markalama ve kesme işlemlerini yürüten bir hidrolik sistem tarafından desteklenmektedir. Bir akümülatör ile donatılmış yüksek hızlı bir hidrolik istasyon ile donatılmıştır ve hidrolik hatlar, bakım ve bileşen değişimini kolaylaştırırken sızdırmaz performansı sağlayan yüksük tipi bağlantılar kullanır. Ana hidrolik valf blokları, güvenilir ve yüksek performanslı bir hidrolik sistem sağlayan saygın Atos markasından temin edilmektedir.

7. Hidrolik istasyon, su soğutma, hava soğutma veya yağ soğutma gibi seçenekler sunan çok yönlü bir soğutma sistemi içerir. Bu esneklik, müşterilerin özel operasyonel gereksinimlerini karşılamak için en uygun soğutma yöntemini seçmelerine olanak tanır.

8. Kontrol sistemi, üst düzey bir bilgisayar, PLC, servo motor, harici algılama anahtarları ve diğer temel bileşenlerden oluşur. Operatör sadece işleme parametrelerini girer ve sistem otomatik olarak karşılık gelen işleme programını oluşturur. DXF, NC ve diğer CAD tarafından oluşturulan dosyalar dahil olmak üzere çeşitli dosya formatlarıyla tam uyumluluk sunar. Üst bilgisayarın insan-makine arayüzü oldukça sezgiseldir, net bir ekran ve akıcı bir operasyon sağlar. Temel özellikler arasında iş parçalarının grafiksel görselleştirilmesi, kapsamlı veri depolama, gerçek zamanlı konum izleme ve arıza alarm bildirimleri bulunur.

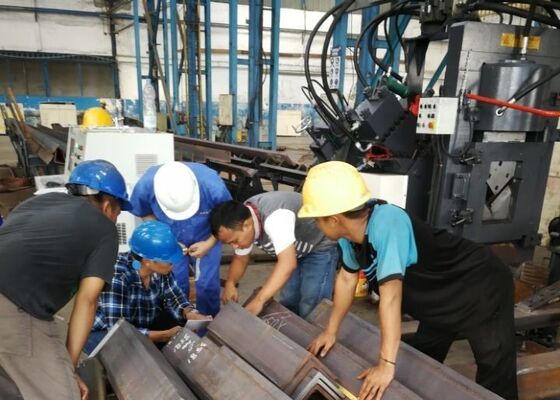

Açılı çelik kule sektöründeki standart spesifikasyonları ve tipik işleme parametrelerini yansıtan bu örnekler, kullanıcıların ekipmanın işleme kalitesini, doğruluğunu ve işçiliğini doğrudan değerlendirmelerine olanak tanır. Makinenin performansını ve belirli üretim gereksinimlerine uygunluğunu değerlendirmek için somut bir referans görevi görür, böylece potansiyel uygulamalar için bilinçli, veri odaklı kararlar verilmesini kolaylaştırır.

Ultra yüksek gerilim (UHV) iletim hatlarının inşasında, kulelerin aşırı hava koşullarına ve ağır yüklere maruz kaldığı yerlerde, bu ekipman, kulelerin birincil yapısal çerçevesini oluşturan açılı çelik bileşenlerin işlenmesinde hayati bir rol oynar. Kule gövdeleri, traversler ve diğer temel yapısal elemanlarda kullanılan açılı çelik üzerinde delme ve damgalama işlemlerini verimli bir şekilde gerçekleştirerek, kulelerin genel stabilitesini ve yapısal bütünlüğünü koruyan hassas boyutlar ve güvenli bağlantılar sağlar.
