46m/Dakika Dönüş Hızı Kule Ayağı Kaynak Robotu 4500*3500*3000mm Genel Makine Boyutu

46m/Min Dönüm Hızı Kule Ayak Kaynak Robotu 4500*3500*3000mm Genel Makine Boyutu

Ürün Tanıtımı:

Bu ekipman esas olarak kule tabanının kaynak için kullanılır. pekiştirme plakaları dışında, ana gövdenin 11 ana kaynak dikişleri, 1 temizleme dikiş kaynak,ve mühürleyici baş köşesinin kaynak.

Ana parametreler:

Ürün Özellikleri:

1Tekrarlanabilirlik: Tekrarlanabilirlik ±0.05mm'den az değildir.

2. İzleme doğruluğu: İzleme doğruluğu ± 0,1 mm'den daha yüksek değildir.

3Yapı Tipi: Uzun süreli sürekli çalışmaya uyum sağlayabilen, yüksek düzeyde istikrarlı ve güvenilir bir mekanik yapıya sahip ark kaynak robotu.

4Çalışma aralığı: 1500 mm'ye kadar kaynaklanacak iş parçalarının boyut aralığını kapsar.

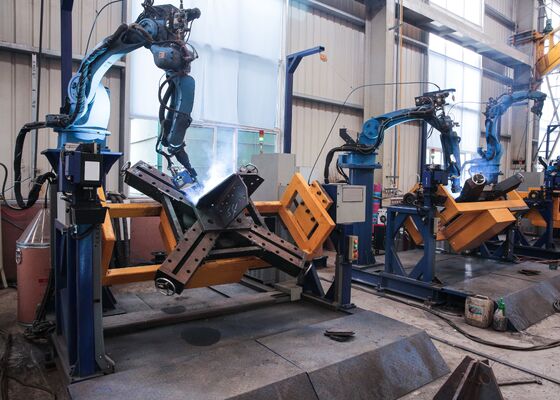

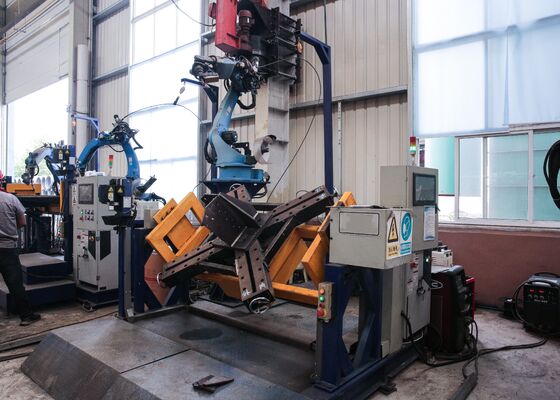

5Çalışma yöntemi: İş parçasını pozisyoner tesisine yerleştirilir ve kaynak başı özel bir robot tabanına monte edilir; kaynak sırasında, pozisyoner robot senkroniz çalışmaktadır.Robot görüş taraması ve işletilmesi yoluyla, bir lazer kaynak dikiş izleyicisi ile birleştirildiğinde, kaynak yörüngesi programlanmadan oluşturabilir.

1. Kaynak sistemi: MIG / MAG / TIG kaynak gibi çapraz, boylamlı ve dikey kaynak işlemlerini destekleyen Aotai yüksek performanslı kemer kaynak güç kaynağı ile donatılmıştır.Kaynak akımı ve voltaj aralıkları iş parçasının işleme gereksinimlerini karşılar, mükemmel yay istikrarı ve kaynak oluşum kalitesi gösterir.

Kaynak meşale ve aksesuarlar: Yüksek kaliteli bir Apollo kaynak meşale ve kablo besleme mekanizmaları ve temas uçları gibi ilgili aksesuarlar ile donatılmış, kaynak kalitesini ve verimliliğini sağlar.

2Akıllı tanıma ve dönüşüm: Akıllı tanıma ve dönüşüm yetenekleri:Çizimlerden ve programlardan anahtar kaynak özelliklerini (lesleme konumu ve türü gibi) otomatik olarak belirleyebilir ve bunları robot tarafından uygulanabilir kaynak talimatlarına dönüştürebilirVeri, ağ, USB ve diğer iletişim yöntemleri üzerinden hızlı bir şekilde ithal edilebilir.

3Kontrol Sistemi:
1 Kontrol yöntemi: Kesin yörüngesi kontrolü ve kaynak parametresi ayarlama işlevleriyle gelişmiş dijital kontrol sistemi.

2 Programlama Yöntemi: Görsel tarama programlamasını destekler; programlama arayüzü kullanıcı dostu ve kullanımı kolaydır, karmaşık kaynakların hızlı programlanmasını ve hassas kontrolünü sağlar.

3 İletişim Arayüzü: Otomatik entegrasyonu sağlayan diğer ekipmanlar ve üretim hattı kontrol sistemleriyle iletişim için arayüzlerle donatılmıştır.

4Konumlandırıcı Montaj Yapısı:Pozisyoner montaj yapısı kaynak sırasında robot gövdesi ve iş parçası tarafından üretilen çeşitli kuvvetlere ve titreşimlere dayanacak kadar dayanıklı ve kararlıdır., robotun normal çalışmasını ve kaynak doğruluğunu sağlar.çalışma aralığını ve operasyonel performansını etkilemeden.

5Güvenlik sistemi: Koruma derecesi: Endüstriyel ortamlarda toz, nem vb.

6Robot İçe Aktarma Yolu: İçe aktarma yöntemleri arasında CAD çizimleri, görsel taramalar ve kaynak bilgilerini ve gereksinimlerini programlamadan aktarma bulunur.Çoklu program ve çizim ithalat yöntemleri mevcutturSistem basit, kullanımı kolay ve kullanışlı.

7İş parçasının kaynak sistemi Açıklama: Yay kaynak robotu, kaynak meşalesinin çeşitli karmaşık duruşlarda iş parçasına yaklaşmasını sağlayan 6 eksenli serbest dereceli bir endüstriyel robotu kullanır.Çeşitli kaynak pozisyonlarına ve karmaşık kaynak şekillerine uyarlanmak, örneğin mekansal eğri kaynakları.

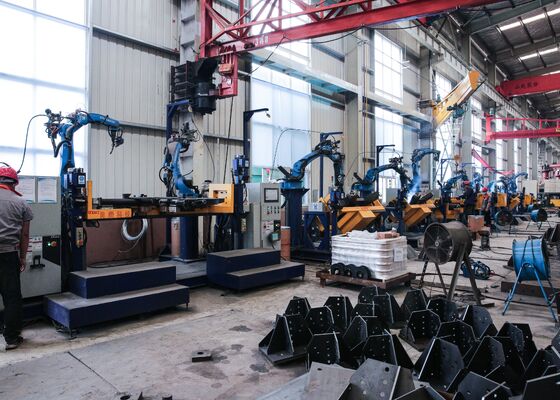

Bu ekipman, özellikle iletim kulesi tabanlarının kaynaklanması için tasarlanmıştır ve kule tabanının yapısal bütünlüğünü sağlamakta kritik bir rol oynamaktadır.Sertleştirme plakalarının kaynaklarının ötesinde, sistem, ana yapının tüm 11 birincil kaynak dikişini ve tek kök geçişli kaynakını gerçekleştirebilir ve tam ve tutarlı bir nüfuz sağlayabilir.Son kapakların ve köşe eklemlerinin kaynaklarını verimli bir şekilde yürütür, tüm kritik bağlantı noktalarında eşit ve yüksek kaliteli kaynaklar sağlar.,ve üst düzey yapısal dayanıklılık, bu nedenle birlikte gelen resimlerde gösterildiği gibi kule tabanı örneklerinin üretimi için idealdir.
