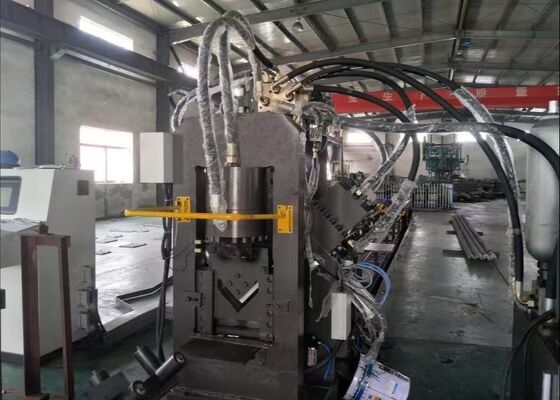

Düz Çelik Açılı Çelik Kanal Çelik Model CJBNC14 İçin CNC Delme Markalama Kesme Hattı

Düz Çelik Açılı Çelik Kanal Çelik Model CJBNC14 için CNC Delme Markalama Kesme Hattı

Ürün Tanıtımı:

Kanal çeliğin web yüzeyi, açılı çeliğin her iki tarafı ve düz çeliğin (arklar halinde kesilebilir) CNC işlenmesi için kullanılabilir, işaretleme, delme ve kesmeyi içerir. Yüksek işleme doğruluğu, hızlı delme hızı ve yüksek üretim verimliliği özelliklerine sahiptir.

İş parçalarının seri üretimine uyum sağlayabilir, ayrıca yeni ürünler geliştirirken küçük partili, çok çeşitli üretime de uyum sağlayabilir. Her aşamada tek kişilik yükleme ve sıkıştırma işlemleri için bir düğme istasyonu bulunur.

Ürün parametreleri:

Ekipman Bileşimi:

İşlem Akışı: Besleme cihazı iş parçasını besleme kanalına taşır → robot kollu CNC destekli besleme arabası iş parçasını sıkıştırır → iş parçası uç konumlandırması → yazı makinesi → CNC delme makineleri A ve B delme → kesme makinesi kesme → boşaltma için boşaltma kanalının manuel kontrolü.

1.Besleme Cihazı:
Konveyör zinciri, dişli desteği ve tahrik cihazından oluşur. Zincir, iş parçasını hareket ettiren pençelere sahiptir.

2.Besleme Kanalı:
2.1 Farklı özelliklerdeki iş parçalarını desteklemek ve hareket ettirmek için kullanılır.
2.2 Destek makaraları, kanal braketleri ve raflardan vb. oluşur.

3.CNC Besleme Arabası:
3.1 İş parçası boşluklarını sıkıştırmak ve bunları CNC ile X ekseni boyunca beslemek için kullanılır.
3.2 CNC besleme arabası bir braket, dişliler, silindirler, servo motorlar ve bir robot kolundan vb. oluşur.
3.3 Servo motor tarafından tahrik edilen CNC besleme arabası, iş parçasının boyuna hareketi için hassas konumlandırma sağlayabilir.

4.A Yanı CNC Delme Makinesi:
4.1 Makine gövdesi, taban, tahrik mekanizması, ana delme hidrolik silindiri, kalıp değiştirme sistemi, kalıp ve baskı cihazından oluşur.
4.2 Bir silindir, farklı kalıpları delme için seçmek üzere bir pedi iter; kalıp değişimi hızlıdır.
4.3 İş parçası X ekseni boyunca beslenir ve delme kalıbı servo motor tarafından tahrik edilen A ekseni boyunca hareket eder. Ardından, kalıp değiştirme sistemi, açılı çelik iş parçasının bir tarafının işlenmesini tamamlamak için farklı delik çaplarındaki zımbaları sırayla değiştirir.

5.B Yanı CNC Delme Makinesi:
5.1 Makine gövdesi, tahrik mekanizması, ana delme hidrolik silindiri, kalıp değiştirme sistemi, kalıp ve baskı cihazından oluşur.
5.2 İş parçası X ekseni boyunca beslenir ve delme kalıbı servo motor tarafından tahrik edilen Y ekseni boyunca hareket eder. Ardından, kalıp değiştirme sistemi, kanal çeliğinin web'inin, açılı çeliğin bir tarafının ve düz çeliğin üst deliğinin işlenmesini tamamlamak için farklı delik çaplarındaki zımbaları sırayla değiştirir.
5.3 Bir silindir, farklı kalıpları delme için seçmek üzere bir pedi iter; kalıp değişimi hızlıdır.

6.Kesme Makinesi:
6.1 İş parçalarını gerekli uzunluğa keser.
6.2 Makine gövdesi, kesme kalıbı ve kesme silindirinden vb. oluşur.

7.Boşaltma Kanalı:
7.1 Boşaltma kanalı, delme ve kesmeden sonra iş parçalarını tutmak için kullanılır.
7.2 Boşaltma kanalı kanal desteği, destek makaraları, silindir vb. oluşur.
7.3 Delme ve kesmeden sonra, iş parçaları boşaltma konumuna manuel olarak itilir ve boşaltma için eğme silindiri ile manuel olarak kontrol edilir.

8.Hidrolik Sistem:
8.1 Kontrol ünitesi, tahrik hidrolik istasyonu ve diğer yardımcı birimlerden oluşur.
8.2 Kontrol Ünitesi: Her delme ve kesme makinesini kontrol eden hidrolik bileşenleri, basınç güvenlik cihazlarını vb. içerir.
8.3 Tahrik Hidrolik İstasyonu: Ana olarak bir yağ tankı, motor, pompa vb. oluşur ve bir filtre ile donatılmıştır.
8.4 Soğutma Yöntemi: Su soğutma, giriş suyu sıcaklığı ≤20°C. 8.5 Çalışma Basıncı: Yüksek basınç 25MPa
9.Pnömatik Sistem:

9.1 Esas olarak kalıp seçimi, sıkıştırma vb. için kullanılır.
9.2 Tozsuz ve susuz basınçlı hava gerektirir.
10.Elektrik Sistemi:

10.1Elektrik Kontrol Sistemi Bileşimi:
Ana bilgisayar, PLC (Programlanabilir Mantık Denetleyici), servo sürücüler, algılama ve koruma bileşenleri vb. içerir.
10.2 Elektrik Kontrol Sistemi Çalışma Modları:
Sistem iki modda çalışır: manuel ve otomatik.
Manuel modda, her bir makinenin eylemleri kademeli olarak kontrol edilir.
Otomatik modda, önceden programlanmış işleme prosedürlerine göre çeşitli kategorize edilmiş eylemler otomatik olarak tamamlanır.
Bu ekipman, kanal çeliğinin web yüzeyleri, açılı çeliğin her iki flanşı ve ayrıca kavisli veya kemerli profiller halinde şekillendirilebilen düz çelik kesitleri dahil olmak üzere yapısal çelik bileşenlerin çok yönlü CNC işlenmesi için tasarlanmıştır. Bu malzemeler üzerinde hassas işaretleme, doğru delme ve yüksek kaliteli kesme gibi bir dizi işlemi gerçekleştirebilir, tek bir kurulumda kapsamlı işleme yetenekleri sağlar. Bu çeşitli işlevleri destekleyerek, makine açılı çelik, düz çelik ve kanal çelik bileşenlerinin verimli ve hassas bir şekilde imal edilmesini sağlar, bu da onu özel yapısal parçalar, prototipler ve tutarlı kalite ve boyutsal doğrulukla numune parçaları üretmek için ideal hale getirir.

Açılı çelik, düz çelik ve kanal çelik üzerinde delme, markalama ve kesme için kullanılır. Esas olarak elektrik direği demir aksesuarlarında traversler, halkalar, beş delikli bağlantı plakaları, düz rondelalar ve banklar için kullanılır.
