3'ü 1 Arada CNC Delme Markalama Kesme Makinesi Düz/Açı Çeliği Kanal Çeliği Model CJBNC1412

3'ü 1 Arada CNC Delme Markalama Kesme Makinesi (Düz/Açı Çelik Kanal Çelik İçin Model CJBNC1412)

Ürün Tanıtımı:

Kanal çeliğin web yüzeyi, açı çeliğin her iki flanşı ve düz çeliğin (yay şeklinde oluşturulabilen) CNC işlemesi için uygundur, markalama, delme ve kesme işlemlerini kapsar. Yüksek işleme hassasiyeti, hızlı delme performansı ve yüksek üretim verimliliği sunar. Sistem, büyük ölçekli bileşen üretiminin yanı sıra yeni ürün geliştirme sırasında küçük partili, çok çeşitli üretimlere de olanak tanır. Her aşama, tek operatörlü yükleme ve kenetleme işlemleri için bir düğme istasyonu ile donatılmıştır.

Ürün parametreleri:

Ekipman Bileşimi:

İşlem Akışı: Besleme cihazı iş parçasını besleme kanalına taşır → robot kollu CNC destekli besleme arabası iş parçasını kenetler → iş parçası uç konumlandırma → yazma makinesi → CNC delme makineleri A ve B delme → kesme makinesi kesme → boşaltma için boşaltma kanalının manuel kontrolü.

1. Besleme Cihazı:
Konveyör zinciri, dişli destekleri ve bir tahrik mekanizmasından oluşur. Zincir, iş parçalarını taşıyan pençelerle donatılmıştır.

2. Besleme Kanalı:
2.1 Farklı özelliklerdeki iş parçalarını desteklemek ve taşımak için tasarlanmıştır.
2.2 Destek makaraları, kanal braketleri, raflar ve ilgili bileşenlerden yapılmıştır.

3. CNC Besleme Arabası:
3.1 İş parçası boşluklarını güvenli bir şekilde kenetlemek ve CNC işleme için X ekseni boyunca beslemek için kullanılır.
3.2 CNC besleme arabası, bir çerçeve, dişliler, silindirler, servo motorlar ve bir robot kolundan oluşur.
3.3 Bir servo motor tarafından tahrik edilen CNC besleme arabası, iş parçasının hassas boyuna konumlandırılmasını sağlar.

4.A tarafı CNC delme makinesi:
4.1 Makine gövdesi, taban, tahrik mekanizması, ana delme hidrolik silindiri, kalıp değiştirme sistemi, kalıp ve baskı cihazından oluşur.
4.2 Bir silindir, farklı kalıpları delme için seçmek üzere bir pedi iter; kalıp değişimi hızlıdır.
4.3 İş parçası X ekseni boyunca beslenir ve delme kalıbı bir servo motor tarafından tahrik edilen A ekseni boyunca hareket eder. Ardından, kalıp değiştirme sistemi, açı çeliği iş parçasının bir tarafının işlenmesini tamamlamak için farklı delik çaplarındaki delgileri sırayla değiştirir.

5.B tarafı CNC delme makinesi:
5.1 Makine gövdesi, tahrik mekanizması, ana delme hidrolik silindiri, kalıp değiştirme sistemi, kalıp ve baskı cihazından oluşur.
5.2 İş parçası X ekseni boyunca beslenir ve delme kalıbı bir servo motor tarafından tahrik edilen Y ekseni boyunca hareket eder. Ardından, kalıp değiştirme sistemi, kanal çeliğinin web'inin, açı çeliğinin bir tarafının ve düz çeliğin üst deliğinin işlenmesini tamamlamak için farklı delik çaplarındaki delgileri sırayla değiştirir.
5.3 Bir silindir, farklı kalıpları delme için seçmek üzere bir pedi iter; kalıp değişimi hızlıdır.

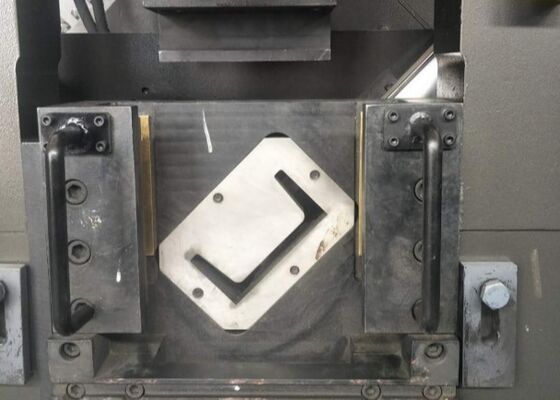

6.Kesme Makinesi:
6.1 İş parçalarını gerekli uzunluğa göre keser.
6.2 Makine gövdesi, kesme kalıbı ve kesme silindiri vb.nden oluşur.

7.Boşaltma Kanalı:
7.1 Boşaltma kanalı, delme ve kesmeden sonra iş parçalarını tutmak için kullanılır.
7.2 Boşaltma kanalı, kanal desteği, destek makaraları, silindir vb.nden oluşur.
7.3 Delme ve kesmeden sonra, iş parçaları boşaltma konumuna manuel olarak itilir ve boşaltma için eğme silindiri tarafından manuel olarak kontrol edilir.

8.Hidrolik Sistem:
8.1 Bir kontrol ünitesi, tahrik hidrolik istasyonu ve diğer yardımcı ünitelerden oluşur.
8.2 Kontrol Ünitesi: Her delme ve kesme makinesini kontrol eden hidrolik bileşenleri, basınç güvenlik cihazlarını vb. içerir.
8.3 Tahrik Hidrolik İstasyonu: Ana olarak bir yağ deposu, motor, pompa vb.nden oluşur ve bir filtre ile donatılmıştır.
8.4 Soğutma Yöntemi: Su soğutma, giriş suyu sıcaklığı ≤20°C. 8.5 Çalışma Basıncı: Yüksek basınç 25MPa
9.Pnömatik Sistem:

9.1 Ana olarak kalıp seçimi, kenetleme vb. için kullanılır.
9.2 Tozsuz ve susuz basınçlı hava gerektirir.
10.Elektrik Sistemi:

10.1Elektrik Kontrol Sistemi Bileşimi:
Bir ana bilgisayar, PLC (Programlanabilir Mantık Denetleyici), servo sürücüler, algılama ve koruma bileşenleri vb. içerir.
10.2 Elektrik Kontrol Sistemi Çalışma Modları:
Sistem iki modda çalışır: manuel ve otomatik.
Manuel modda, her bir makinenin eylemleri adım adım kontrol edilir.
Otomatik modda, önceden programlanmış işleme prosedürlerine göre çeşitli kategorize edilmiş eylemler otomatik olarak tamamlanır.
Bu ekipman, kanal çeliğinin web yüzeyleri, açı çeliğinin her iki flanşı ve kavisli veya kemerli şekillerde de oluşturulabilen düz çelik profilleri dahil olmak üzere yapısal çelik elemanlarının esnek CNC işlenmesi için tasarlanmıştır. Bu malzemeler üzerinde hassas markalama, doğru delme ve yüksek kaliteli kesme gibi çeşitli işlemleri gerçekleştirebilir, tek bir kurulumda kapsamlı işleme yetenekleri sunar. Bu çok yönlü fonksiyonları entegre ederek, makine açı çeliği, düz çelik ve kanal çeliği bileşenlerinin verimli ve hassas bir şekilde üretilmesini sağlar, bu da onu özel yapısal parçalar, prototipler ve tutarlı kalite ve boyutsal doğrulukla numune parçaların üretimi için çok uygun hale getirir.

Açı çeliği, düz çelik ve kanal çeliği üzerinde delme, markalama ve kesme işlemleri için tasarlanmıştır. Esas olarak elektrik direği donanım bileşenlerinde kullanılan traversler, halkalar, beş delikli bağlantı plakaları, düz pedler ve bankların imalatı için kullanılır.
