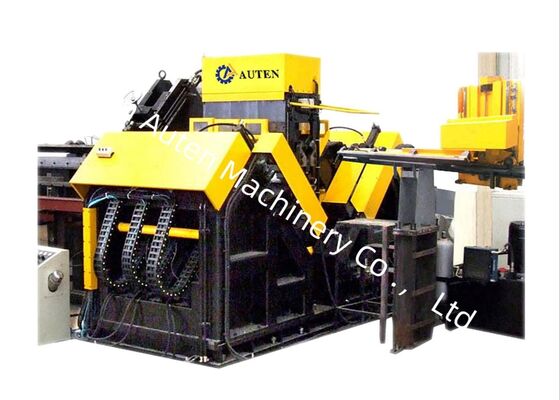

Dış Soğutma Sistemi Cnc Köşeli Borma İşaretleme Ekipmanı Çizgi 14×10×19mm Karakter Boyutu
Ürün Kullanımı:
Montaj hattı, elektrik iletim kuleleri, telekomünikasyon yapıları ve çelik yapılarda kullanılan parçaların oyma ve delme için tasarlanmıştır.
Ürün yapısı özellikleri:
Ekipman esas olarak bir yan besleme masası, flip besleme mekanizması, malzeme rehber kanalı, CNC araba gravür sistemi, yazıt modülü, sondaj modülü, pres modülü,Bitmiş ürün taşıyıcı, hidrolik sistem, pnevmatik sistem, kontrol sistemi ve birçok ek bileşen.
Ana parametreler:
| Model |
JNC2532 |
| Açı boyutu (mm) |
100×100×10~250×250×32 |
| Maks. boşluk uzunluğu ((m) |
14 |
| Borma yuvasının konperasyonu |
/ |
| Max. Borma çapı (mm) |
F40 |
| Her bir tarafta matkap miktarı (pc) |
3 (her iki tarafta toplamda 6) |
| Max.spindle dönme hızı (r/min) |
Değiştiricinin adımsız ayarlanması |
| Matkabın en yüksek kesme hızı (m/dakika) |
/ |
| CNC aksları |
3 |
| Arka işaret aralığı (mm) |
50-220 (adımsız) |
| Maks. açısal besleme hızı (m/dakika) |
40 |
| İşaretleme gücü (kN) |
1000/1200 |
| Karakter grubunun sayısı |
4 |
| Her gruptaki karakterlerin sayısı |
18 |
| Karakter boyutu ((mm) |
14×10×19 |
| Matkap soğutma sistemi |
Dış soğutma |
| Programlama modu |
Lofting yazılımı veya talimat programlaması |
| Toplam boyutlar (m) |
32x7x2.5 |
Ürün Özellikleri:

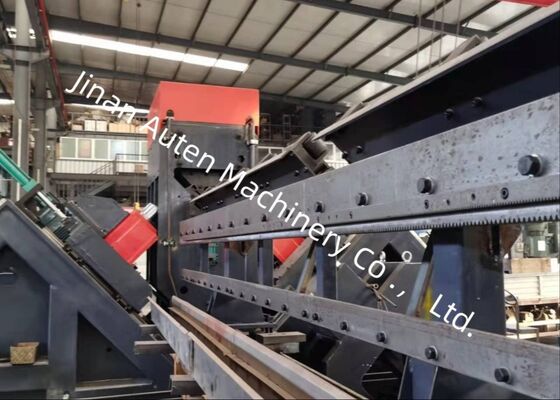

1Bu üretim hattı bir yan taşıyıcıdan, flip-over taşıyıcıdan, alım taşıyıcıdan, CNC içe aktarma aracından, iki sondaj modülü, bir işaretleme modülü, otomatik boşaltma taşıyıcıdan,ilgili hidrolik ünite ve elektrikli soğutma sistemi ile birlikteMalzeme besleme için CNC teknolojisi ve servo sürücüler kullanır, yüksek verimlilik ve tutarlı iş parçası hassasiyetini sağlar.

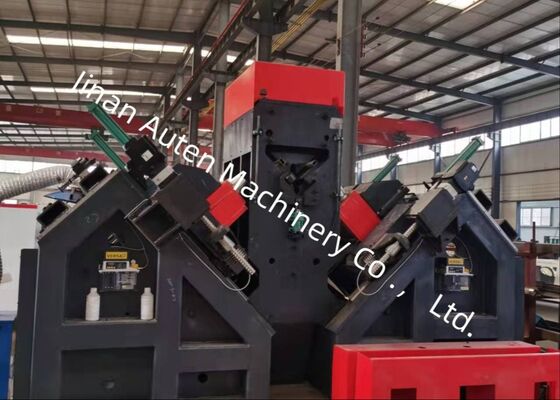

2Her iki tarafa da bir sondaj modülü kurulmuştur ve her bir modül farklı boyutlarda üç sondajı barındırabilir.Sondaj modülü, sondaj derinliklerini düzenlemek için CNC kontrollü hareketi sağlar, deliklerin doğru konumlandırılmasını sağlar.
3Tüm spindellerin dönüş hızı bir frekans dönüştürücü aracılığıyla sürekli ayarlanabilirken, besleme hızları akış kontrol valfleri aracılığıyla sonsuz değişkenlik gösterir.Hızlı besleme arası geçiş, çalışma besleme ve hızlı spindle geri çekme tamamen otomatiktir.
4Borma hattı, önceden kolayca programlanabilen tek bir işaretleme modülüne sahiptir.Önemli bileşenler saygın uluslararası tedarikçilerden alınır.Çalıştırıcıların kullanım ömrünü uzatmak için dolaşım soğutma sistemi yerleştirilmiştir.
5Hem işaretleme hem de sondaj işlemleri tamamen otomatiktir. Bitmiş bileşenler bir pnömatik dönüş mekanizması ile boşaltılır.El işçiliği gereksinimlerini azaltmak ve rakip üreticilere kıyasla önemli avantajlar sağlamak.
6Kontrol sistemi ana bilgisayar, servo sürücüler, PLC, harici izleme anahtarları ve diğer temel bileşenlerden oluşur.İşleme programı otomatik olarak oluşturulur.Ayrıca, program, iş parçasının kimlik numarasına göre kaydedilebilir, alınabilir, görüntülenebilir ve iletilebilir.
7İşleme hattı, daha fazla bükülme olan açılar için işleme gereksinimlerini karşılamak için bir destek ve presleme aygıtı ile donatılmıştır.
Bu örnekler, iletim kulelerinin inşasında kullanılan açı çelikleri için geniş bir standart özellik ve delik konfigürasyonunu kapsar.Potansiyel kullanıcıların veya denetçilerin ekipmanların operasyonel performansını görsel olarak değerlendirmelerini sağlarlar., ekipmanların iletim hattı kulelerinin üretimi için gerekli üretim standartlarını karşıladığını doğrulamak için net ve somut referanslar sağlar
Çok yüksek gerilimli (UHV) iletim hatlarının yapımında, kulelerin şiddetli hava koşullarına ve ağır yüklere dayanabilmesi gerektiğinde,Bu ekipman, kulelerin oluşturduğu açı çelik bileşenlerini işlemek için vazgeçilmez.Kule gövdeleri, çapraz kollar ve diğer temel yapısal elemanlarda kullanılan açı çeliklerinde sondaj ve damgalama işlemleri gerçekleştirir.Doğru boyutları ve güvenilir bağlantı performansını sağlamakSonuç olarak, iletim kulelerinin hizmet ömrü boyunca uzun vadeli yapısal bütünlüğünü garanti eder.
