Büyük ölçekli üretim bileşenleri Cnc Flat Steel Channel Steel Punching Typing Machine 3 Eksen

Büyük ölçekli üretim bileşenleri Cnc Flat Steel Channel Steel Punching Typing Machine 3 CNC Aksları

Ürün Tanıtımı:

Kanal çelik, açı çelik flensleri ve düz çelik (kök olarak şekillendirilebilir) üzerinde CNC işleme için uygundur, işaretleme, delme,ve tıraş işlemleriYüksek işleme hassasiyeti, hızlı delikleme performansı ve yüksek üretim verimliliği sağlar.

Yeni ürün geliştirme sırasında küçük parti, çok çeşitlilikli imalat yanı sıra büyük ölçekli bileşen üretimini de işleyebilir.Tek operatör yükleme ve sıkıştırma görevlerini kolaylaştırmak için her aşamada bir baskı düğmesi istasyonu vardır..

Ürün parametreleri:

Ekipmanın bileşimi:

Süreç akışı: The feeding device transports the workpiece to the feed chute → a CNC-assisted feeding trolley with a robotic arm clamps the workpiece → workpiece end positioning → typing machine → CNC punching machines A and B punching → shearing machine shearing → manual control of the discharge chute flipping for unloading.

1Besleme cihazı:
Bir konveyör zincirinden, dişli desteklerinden ve bir aktarım mekanizmasından oluşur. Zincir, iş parçalarını taşımak için pençelerle donatılmıştır.

2Besleme kanalı:
2.1 Çeşitli özelliklere sahip iş parçalarını desteklemek ve taşımak için tasarlanmıştır.
2.2 Diğer bileşenlerin yanı sıra destek silindirlerinden, kanal desteklerinden ve raflardan oluşur.

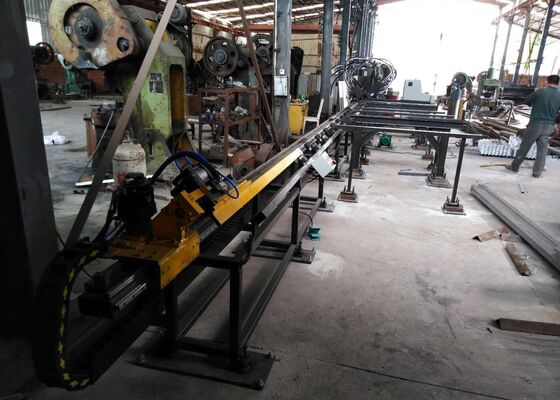

3. CNC besleme arabası:
3.1 İş parçasının boşluklarını sabitlemek ve onları X ekseninin boyunca CNC makinesine ulaştırmak için kullanılır.
3.2 CNC besleme arabası, diğer unsurların yanı sıra bir çerçeve, dişliler, silindirler, servomotorlar ve bir robot kolundan oluşur.
3.3 Bir servomotor tarafından çalıştırılan CNC besleme arabası, iş parçasının boylam hareketinde kesin bir konumlandırmayı sağlar.

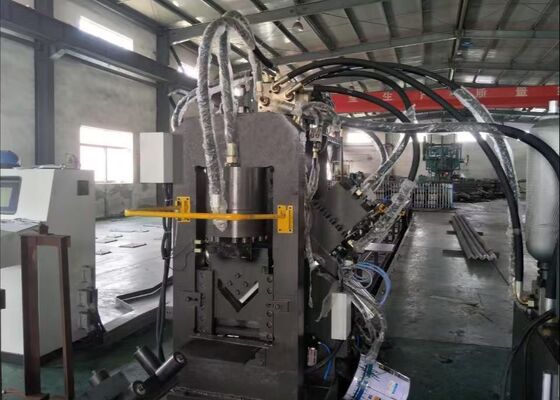

4. A-side CNC Punching Makine:
4.1 Makine çerçevesini, tabanını, iletme mekanizmasını, ana delikleme hidrolik silindirini, matris değiştirme sistemini, matrisleri ve basınç aygıtını içerir.
4.2 Bir silindir, çarpma için farklı ölçekleri seçmek için bir pad'i harekete geçirir ve bu da hızlı ölçek değiştirmesini sağlar.
4.3 İş parçasını X ekseninin boyunca taşırken, yumruklama matası bir servo motor tarafından tahrik edilen A ekseninin boyunca hareket eder.Ölçüm değiştirme sistemi daha sonra sırayla açılı çelik iş parçasının bir tarafının işleme tamamlamak için değişen çapları punch değiştirir.

5. B tarafı CNC Punching Makine:
5.1 Makine çerçevesinden, aktarım mekanizmasından, ana delikleme hidrolik silindirinden, matris değiştirme sisteminden, matrislerden ve basınç aygıtından oluşur.
5.2 İş parçası X ekseninin boyunca beslenirken, yumruklama ölçeği bir servo motor tarafından tahrik edilen Y ekseninin boyunca hareket eder.Ölçü değiştirme sistemi, kanal çelik ağını işlemek için farklı çaplı delikleri sırayla değiştirir., bir tarafı açılı çelik ve üst delikleri düz çelik.
5.3 Bir silindir, çarpma için farklı ölçekleri seçmek için bir pad'i çalıştırır ve bu da hızlı ölçek değiştirmesini sağlar.

6Kırkma makinesi:
6.1 İş parçasını belirtilen uzunluğa keser.
6.2 Makine çerçevesini, kesme matrisini, kesme silindirini ve ilgili bileşenleri içerir.

7Serbest bırakma kanalı:
7.1 Bıçaklama ve tıraş işlemlerinden sonra iş parçasını tutmak için kullanılır.
7.2 Kanal desteklerinden, destek silindirlerinden, silindirlerden ve diğer bileşenlerden oluşur.
7.3 Bıçaklama ve tıraştan sonra, iş parçaları manuel olarak boşaltma pozisyonuna itilir ve bir eğimli silindir kontrolü altında serbest bırakılır.

8Hidrolik sistem:
8.1 Bir kontrol ünitesi, hidrolik tahrik istasyonu ve diğer yardımcı ünitelerden oluşur.
8.2 Kontrol Birimi: Her bir delme ve tıraş makinesini kontrol eden hidrolik bileşenleri ve basınç koruma cihazlarını içerir.

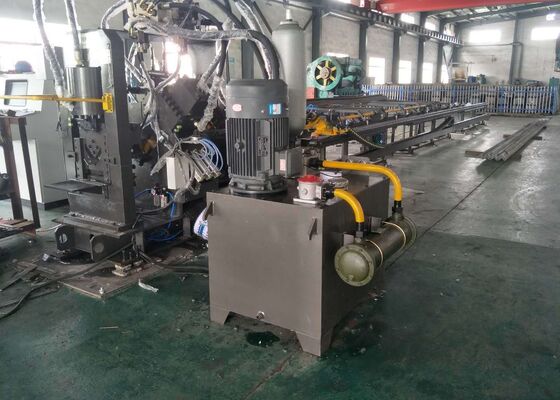

8.3 Sürüş Hidrolik İstasyonu: Temel olarak bir yağ tankından, motordan, pompadan oluşur ve filtreleme sistemi ile donatılmıştır.
8.4 Soğutma yöntemi: Su soğutmalı, giriş suyunun sıcaklığı ≤20°C.
8.5 Çalışma basıncı: 25 MPa yüksek basınç.

9Pnömatik Sistem:
9.1 Temel olarak matris seçimi, sıkıştırma ve ilgili işlemler için kullanılır.
9.2 Toz ve nem içermeyen basınçlı hava gerektirir.

10Elektrik sistemi:
10.1 Elektrikli kontrol sisteminin bileşimi:
Ev sahibi bilgisayar, PLC (Programlanabilir Mantık Denetleyicisi), servo sürücüler ve algılama ve koruma bileşenleri, diğerleri arasında.
10.2 Elektrikli kontrol sisteminin çalışma modları:
Sistem iki modda çalışır: manuel ve otomatik.
El modunda, her bir makine inching kontrolü ile çalışır.
Otomatik modda, önceden programlanmış işleme prosedürlerine göre çeşitli kategorilenmiş işlemler otomatik olarak gerçekleştirilir.

Bu ekipman, kanal çelik ağ yüzeyleri, açı çelik flensleri ve düz çelik bölümleri de dahil olmak üzere çelik yapısal bileşenlerin çok yönlü CNC işleme için tasarlanmıştır.Ayrıca eğri veya kemerli profillere şekillendirilebilirBu malzemeler üzerinde, hassas işaretleme, hassas delikleme ve yüksek kaliteli tıraş gibi çeşitli işlemleri gerçekleştirebilir.Tek bir kurulumda kapsamlı işlem yetenekleri sağlamakBu çeşitli işlevleri destekleyerek, makine açı çelik, düz çelik ve kanal çelik bileşenlerinin verimli ve hassas bir şekilde üretilmesini sağlar.Özel yapısal parçalar üretmek için idealdir., prototipler ve örnek parçalar tutarlı kalite ve boyut doğruluğu ile.

Köşeli çelik, düz çelik ve kanal çeliklerinin delinmesi, işaretlenmesi ve tıraş edilmesi için kullanılır.ve elektrikli güç kulesi demir aksesuarlarındaki banklar.
