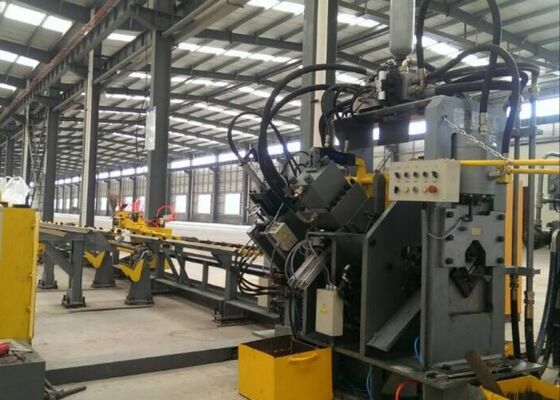

Model JNC2020 Cnc açı delme tıraş üretim hattı 32x7x3m Toplam Boyut

Model JNC2020 Cnc Açılı Delme Kesme Üretim Hattı 32x7x3m Genel Boyut

Ürün Tanıtımı:

Delme, markalama ve kesme için JNC serisi yüksek hızlı CNC açılı çelik üretim hattı, öncelikle bir delme modülü, markalama modülü, kesme modülü, enine konveyör, döner konveyör, besleme konveyörü, boşaltma konveyörü, CNC besleme taşıyıcısı, hidrolik sistemden oluşur. sistem, elektrik sistemi, pnömatik sistem ve diğer bileşenler. Bu üretim hattı esas olarak kule imalat sektöründe köşebent çeliğinin otomatik olarak işlenmesi için tasarlanmıştır. Üretim prosedürü tamamen sayısal olarak kontrol edilerek kullanıcı dostu bir çalışma sağlanır. Otomatik, yüksek hassasiyetli, çok modelli ve büyük ölçekli üretime olanak sağlar.

Ürün parametreleri:

Ürün Özellikleri:

1. CNC açılı çelik delme makinesi, her biri üç farklı zımba boyutunu barındırabilen iki veya üç delme modülüyle donatılmıştır. Bu delme modülleri, delme konumlarını doğru bir şekilde ayarlamak için sayısal kontrol (NC) aracılığıyla hassas bir şekilde yönetilir. Makine hem dairesel hem de oval delik delmeyi destekler. Yüksek hızlı besleme ve delme işlemleri, üretim verimliliğini önemli ölçüde artırır. 50×50×4mm köşebent çeliklerde ise sekiz saatlik vardiyada üretim kapasitesi 9–10 tona ulaşmaktadır.

2. CNC açılı delme makinesinin markalama ünitesi sağlam ve sağlam bir çerçeve içine yerleştirilmiştir. Markalama sistemi, serbestçe ayarlanabilen yazma konumlarına sahip, programlama yoluyla seçilebilen dört set kasetten oluşur. Ayrıca, karakterleri manuel müdahaleye gerek kalmadan otomatik olarak seçen ve markalama verimliliğini önemli ölçüde artıran 10 sıralı bir disk markalama yöntemi mevcuttur.

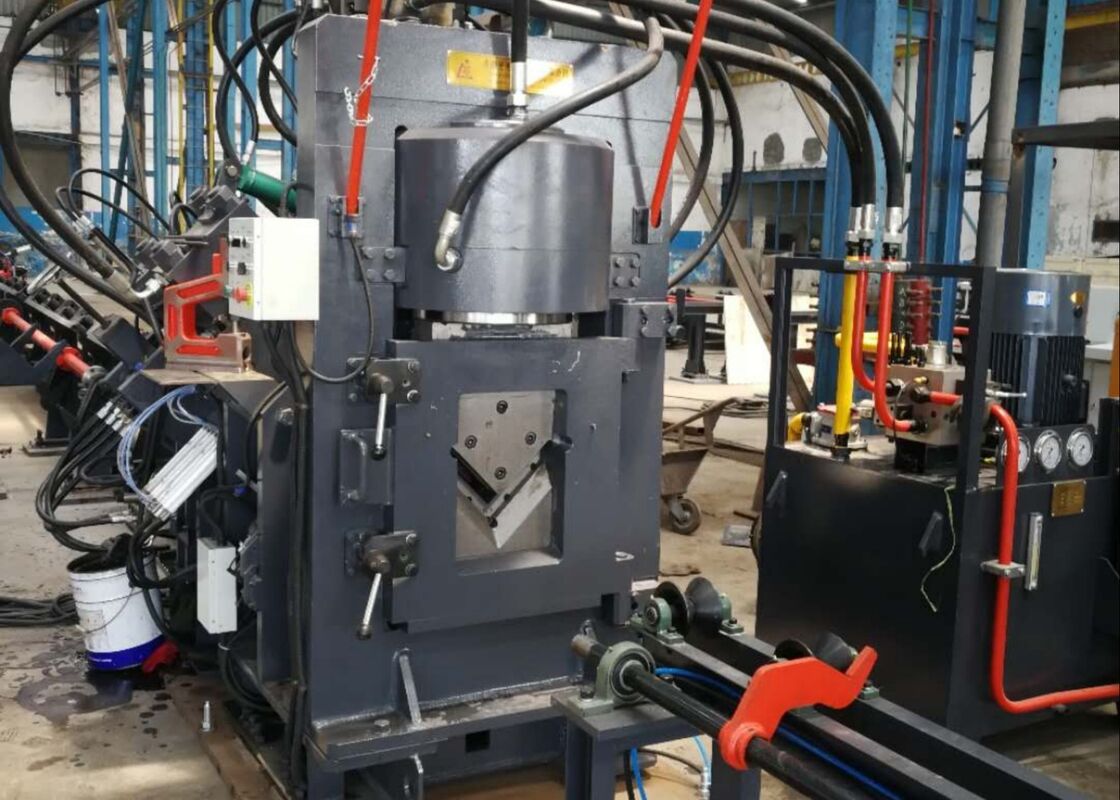

3. CNC açılı çelik kesme makinesi, olağanüstü kesme kuvvetiyle dikkat çeken tek bıçaklı bir kesme modülüyle donatılmıştır. Her kesim sıfır malzeme israfıyla gerçekleştirilir ve pürüzsüz ve hassas bir kesim yüzeyi elde edilir. Bıçak muhafazası, bıçağın hızlı ve güvenli bir şekilde değiştirilmesine olanak tanıyan açık kapı konfigürasyonuna sahiptir.

4. Yatay malzeme tablası köşebent çeliğini bir motor ve redüktör tarafından tahrik edilen döner malzeme rafına verimli bir şekilde aktarır. Bu sistem köşebent çeliğinin sonraki işlemler için besleme konveyörüne sağlam bir şekilde yerleştirilmesini sağlar.

5. İş parçası bir CNC besleme taşıyıcısı tarafından güvenli bir şekilde sıkıştırılır ve taşınır, böylece hassas konumlandırma sağlanır. Besleme taşıyıcısı, kapalı döngü kontrol sistemi içinde çalışan bir fotoelektrik kodlayıcı tarafından sağlanan geri bildirime sahip bir servo motor tarafından çalıştırılır.

6. CNC açılı çelik delme ve markalama makinesi, delme, markalama ve kesme işlemlerine güç sağlayan bir hidrolik sistem tarafından çalıştırılır. Entegre akümülatörlü yüksek hızlı bir hidrolik istasyonuna sahiptir ve hidrolik hatlarda yüksük tipi bağlantı parçaları kullanılır, böylece sızıntısız performans sağlanırken kolay değiştirme ve bakım olanağı da sağlanır. Ana hidrolik valf blokları, güvenilir ve verimli bir hidrolik sistemi garanti eden tanınmış Atos markası tarafından sağlanmaktadır.

7. Hidrolik istasyon, su soğutma, hava soğutma veya yağ soğutma dahil olmak üzere birden fazla soğutma seçeneği sunar. Müşteriler, özel operasyonel gereksinimlerine göre en uygun soğutma yöntemini seçebilirler.

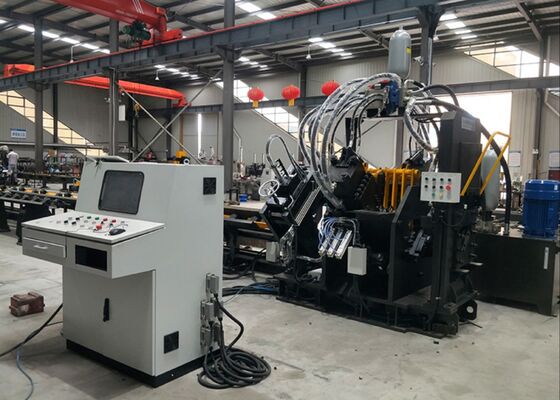

8. Kontrol sistemi öncelikle bir ana bilgisayar, PLC, servo motorlar, harici algılama anahtarları ve diğer temel bileşenlerden oluşur. Operatörler yalnızca işleme parametrelerini girerler ve sistem otomatik olarak ilgili işleme programını oluşturur. Ayrıca DXF, NC ve CAD yazılımı tarafından üretilen diğer dosya formatlarını da okuyabilir. Ana bilgisayar, sezgisel görselleştirme ve basit operasyon sağlayan, kullanıcı dostu bir insan-makine arayüzüne sahiptir. Grafiksel iş parçası ekranı, kapsamlı veri depolama, konum verisi görselleştirmesi ve arıza alarmı bildirimleri gibi işlevleri destekler.

Açılı çelik kule endüstrisindeki standart spesifikasyonları ve tipik işleme koşullarını yansıtan bu örnekler, kullanıcıların ekipmanın işleme kalitesini, doğruluğunu ve işçiliğini doğrudan değerlendirmesine olanak tanır. Makinenin performansını ve belirli üretim gereksinimlerine uygunluğunu değerlendirmek için somut bir referans sağlarlar ve böylece olası uygulamalar için bilinçli, veriye dayalı karar almayı kolaylaştırırlar.

Kulelerin şiddetli hava koşullarına ve ağır yüklere dayanması gereken ultra yüksek gerilim (UHV) iletim hatlarının yapımında, bu ekipman, kulelerin ana yapısını oluşturan köşebent çelik bileşenlerin işlenmesinde kritik bir rol oynar. Kule gövdeleri, çapraz kollar ve diğer önemli yapısal elemanlar için kullanılan köşebent çeliği üzerinde delme ve zımbalama işlemlerini verimli bir şekilde gerçekleştirerek kulelerin genel stabilitesini ve bütünlüğünü koruyan hassas boyutlar ve güvenli bağlantılar sağlar.
