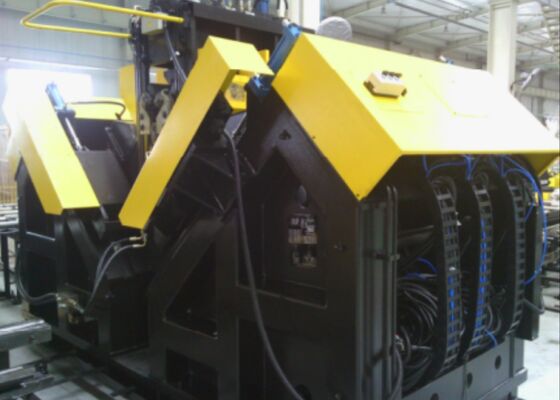

Model ADM3635 Yüksek Hızlı CNC Köşeli Buhran İşaretleme Makinesi 200m/Min Buhran Kesim Hızı
Ürün Kullanımı:
CNC açılı çelik sondaj ve işaretleme üretim hattı, özellikle iletim hattı kulelerinde kullanılan büyük, yüksek dayanıklı açılı çeliklerin sondajı ve damgası için tasarlanmıştır.Bu açı çelik üzerindeki tüm gerekli delikleri işleme yeteneğine sahiptirEk olarak, üretim hattı yüksek operasyonel verimlilik ve üst düzey otomasyon sağlar.
Ana parametreler:
| Model |
ADM3635 |
| Açı boyutu (mm) |
100×100×10~360×360×35 |
| Maks. boşluk uzunluğu ((m) |
14 |
| Borma yuvasının konperasyonu |
BT2 |
| Max. Borma çapı (mm) |
F40 |
| Her bir tarafta matkap miktarı (pc) |
3 (her iki tarafta toplamda 6) |
| Max.spindle dönme hızı (r/min) |
6000 |
| Matkabın en yüksek kesme hızı (m/dakika) |
200 |
| CNC aksları |
9 |
| Arka işaret aralığı (mm) |
50-330 (adımsız) |
| Maks. açısal besleme hızı (m/dakika) |
40 |
| İşaretleme gücü (kN) |
1000/1200 |
| Karakter grubunun sayısı |
4 |
| Her gruptaki karakterlerin sayısı |
18 |
| Karakter boyutu ((mm) |
14×10×19 |
| Matkap soğutma sistemi |
Hava atomlaştırma kuru iç soğutma |
| Programlama modu |
Lofting yazılımı veya talimat programlaması |
| Toplam boyutlar (m) |
34×8,9×3 |
Ürün Özellikleri:
1Gelişmiş Otomasyon: Üretim hattı, yatay besleme kanalı ve döner bir yükleme rafı dahil olmak üzere otomatik bir yükleme sistemi ile donatılmıştır.Ayrıca otomatik bir boşaltma sistemi ve besleme mekanizması. açılı çelik üzerindeki tüm sondaj ve damgalama işlemleri üretim hattından tek bir geçişle tamamlanabilir.İşgücü taleplerini büyük ölçüde azaltmak ve operasyonel verimliliği artırmak.

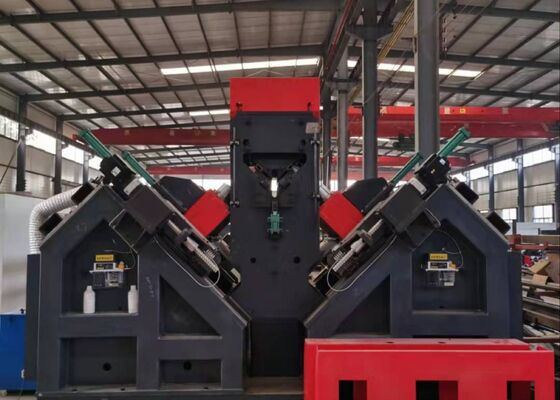

2Borma silindir, üstün sondaj verimliliğini ve doğruluğunu sağlamak için iç soğutma sıvısı kaynağına sahip Tayvan'dan gelen yüksek hassasiyetli BT40 silindirle donatılmıştır.Borma ünitesi altı CNC sondaj başından oluşur, açılı çelik kanatlarının her kanatında üç tane yerleştirilmiştir.Aynı anda sondaj her iki taraftaki ilgili kafalar kullanarak yapılabilir.
3Yazılım, sezgisel bir işletim sağlayan ve iş parçasının çizimlerinin net bir şekilde görüntülenmesini sağlayan iki dilli bir Çince/İngilizce arayüzü sunar.
4. Programlama kolaylaştırılır: bir program oluştururken, kullanıcıların sadece iş parçasının boyutlarını, delik çaplarını, delik aralığını ve miktarını girmeleri gerekir.Doğrudan dönüştürme, CAD/CAM lofting yazılımı kullanılarak yapılabilir.Sistem ayrıca TEKLA yazılımı tarafından oluşturulan.NC1 dosyalarıyla da uyumludur.
5Ana hidrolik, pnevmatik ve elektrik bileşenleri saygın marka ürünlerini kullanır.
6Ekipman hata tespiti için kendi kendine teşhis sistemi ile donatılmıştır.
7İhtiyaç duyulmayan bir modül olarak, gelişmiş çift bıçaklı kesme teknolojisine sahip bir tıraş ünitesi mevcuttur.
Bu numuneler, iletim hattı kule inşaatında kullanılan açılı çeliklerin tipik özelliklerini ve delik desenlerini kapsar.Gelecekteki kullanıcıların veya denetçilerin ekipmanların işletim performansını doğrudan gözlemlemelerine ve değerlendirmelerine izin verirler., makinenin aktarım hattı kule üretiminin pratik üretim gereksinimlerini karşılayıp karşılamadığını belirlemek için somut ve sezgisel referanslar sağlar.
In the construction of ultra-high voltage (UHV) transmission lines—where towers must endure severe weather conditions and substantial loads—this equipment plays a vital role in processing the angle steel components that form the primary load-bearing framework of the towersKule gövdelerinde, çapraz kollarda ve diğer kritik yapısal elemanlarda kullanılan açı çeliklerinde sondaj ve damgalama işlemlerini etkili bir şekilde gerçekleştirir.tam boyut doğruluğunu ve güvenilir eklem bütünlüğünü sağlamakBu, kendiliğinden, iletim kulelerinin genel yapısal istikrarını ve uzun ömürlülüğünü hizmet ömrü boyunca korur.
