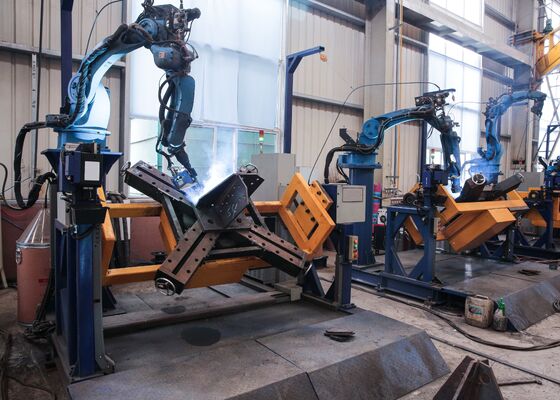

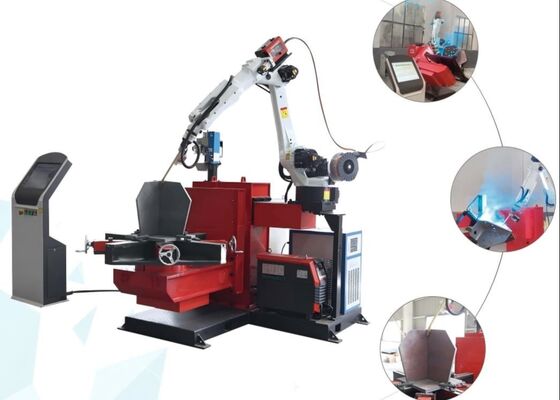

Saldırma Kuleleri Cnc Kullanmak Kulesi Ayak Saldırma Robotu 2pcs Çalışma Masaları

İletim Kulelerinin Tabanını Kaynaklayın Cnc Kule Ayak Kaynak Robotu 2 adet Çalışma Tezgahı Kullanın

Ürün Tanıtımı:

Bu ekipman öncelikle iletim kulelerinin tabanını kaynaklamak için tasarlanmıştır. Takviye plakalarının yanı sıra ana gövde üzerindeki 11 adet ana dikişin, temizlik amaçlı 1 adet dikişin ve ayrıca sızdırmazlık kafası köşelerinin kaynak işlemlerini tamamlayabilme kapasitesine sahiptir.

Ana Parametreler:

Ürün Özellikleri:

1. Tekrarlanabilirlik: Sistem ±0,05 mm'den az olmayan bir tekrarlanabilirlik sunar.

2. Yol Doğruluğu: İz doğruluğu ±0,1 mm'yi aşmaz.

3. Yapısal Tasarım: Uzun süreli, sürekli çalışma için tasarlanmış, son derece sağlam ve güvenilir bir mekanik yapıya sahip ark kaynağı robotu.

4. Çalışma Zarfı: Tüm kaynak gereksinimlerini kapsayan, boyutu 1500 mm'ye kadar olan iş parçalarını barındırır.

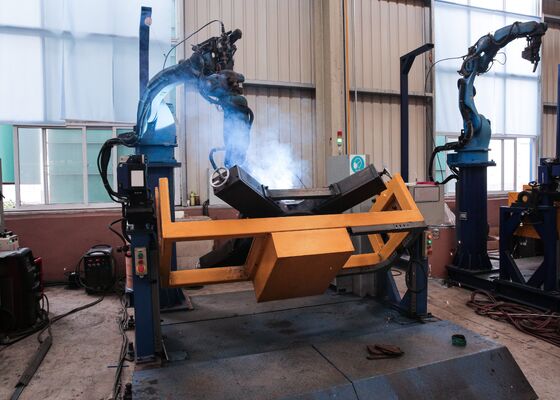

5. Çalıştırma Yöntemi: Kaynak kafası özel bir robot tabanına monte edilirken, iş parçası bir konumlayıcı fikstürüne sabitlenir. Kaynak sırasında konumlayıcı ve robot senkronize olarak çalışır. Lazer dikiş izleyiciyle birlikte robot görsel taramayı kullanan kaynak yörüngesi, programlamaya gerek kalmadan otomatik olarak oluşturulur. Bu sistem, karmaşık ve düzensiz iş parçalarını kaynaklama kapasitesine sahip olup, kullanım kolaylığı ve minimum öğrenme eğrisi sunar.

1. Kaynak Sistemi: Makine, MIG, MAG ve TIG kaynağı da dahil olmak üzere enine, boyuna ve dikey kaynak işlemlerini destekleyebilen yüksek performanslı bir Aotai ark kaynağı güç kaynağı ile donatılmıştır. Kaynak akımı ve voltaj aralıkları, çeşitli iş parçalarının işleme gereksinimleriyle tamamen uyumludur ve mükemmel ark stabilitesi ve üstün kaynak oluşumu sağlar. Parametreler, farklı kaynak malzemelerine ve iş parçası kalınlıklarına uyacak şekilde hassas bir şekilde ayarlanabilir.

Kaynak Torcu ve Aksesuarları: Tutarlı kaynak kalitesi ve operasyonel verimlilik sağlayan birinci sınıf Apollo kaynak torçu ve tel besleme mekanizmaları ve kontak uçları dahil ilgili aksesuarlarla donatılmıştır.

2. Akıllı Tanıma ve Dönüştürme: Sistem, çizimlerden ve programlardan kaynak konumu ve türü gibi temel kaynak özelliklerini otomatik olarak tanımlayan akıllı tanıma ve dönüştürme işlevselliğini içerir. Bu özellikler, genellikle 30 saniye içinde hızlı bir şekilde robot tarafından yürütülebilir kaynak talimatlarına dönüştürülür. Veriler ağ bağlantıları, USB veya diğer iletişim arayüzleri aracılığıyla verimli bir şekilde içe aktarılabilir.

3. Kontrol Sistemi:
① Kontrol Yöntemi: Hassas yörünge yönetimi ve ayarlanabilir kaynak parametreleri sunan gelişmiş bir dijital kontrol sisteminden yararlanır.

② Programlama Yöntemi: Görsel tarama tabanlı programlamayı destekler. Arayüz sezgisel ve kullanıcı dostu olup, hızlı program oluşturmaya ve karmaşık kaynak işlemlerinin hassas kontrolüne olanak tanır.

③ İletişim Arayüzü: Diğer ekipmanlarla ve üretim hattı kontrol sistemleriyle entegrasyon için iletişim portları sağlayarak kusursuz otomasyonu ve koordineli çalışmayı kolaylaştırır.

4. Pozisyoner Montaj Yapısı: Pozisyoner montaj çerçevesi, kaynak sırasında hem robotun hem de iş parçasının ürettiği kuvvetlere ve titreşimlere dayanacak yeterli güç ve stabiliteyle tasarlanmıştır ve tutarlı robot çalışması ve kaynak hassasiyeti sağlar. Montaj yapısının tasarımı aynı zamanda robotun çalışma aralığından veya operasyonel performansından ödün vermeden kurulumunu, devreye alınmasını ve bakımını kolaylaştırır.

5. Güvenlik Sistemi: Koruma Derecesi: IP54'ten daha az olmayan bir derece, endüstriyel ortamlarda yaygın olarak karşılaşılan toza, neme ve diğer çevresel faktörlere karşı güvenilir direnç sağlar.

6. Robot Verilerini İçe Aktarma Yöntemi: Sistem, CAD çizimlerini içe aktarma, görsel taramayı içe aktarma ve kaynak bilgileri ve gereksinimlerinin programlanmadan içe aktarılması dahil olmak üzere birden fazla içe aktarma yöntemini destekler. Sistemi basit, kullanıcı dostu ve kullanımı son derece kolay hale getiren çeşitli program ve çizim içe aktarma seçenekleri mevcuttur.

7. İş Parçası Kaynak Sistemi Açıklaması: Ark kaynağı robotu, kaynak torçunun iş parçasına çok çeşitli karmaşık yönlerde ulaşmasını sağlayan, tam serbestlik derecesine sahip 6 eksenli bir endüstriyel robot kullanır. Bu, uzaysal eğri kaynakları da dahil olmak üzere çeşitli kaynak pozisyonlarına ve karmaşık kaynak geometrilerine uyum sağlayarak kaynak operasyonlarında esneklik ve hassasiyet sağlar.

Bu ekipman, kule temelinin yapısal bütünlüğünün sağlanmasında kritik bir rol oynayan, iletim kulesi tabanlarının kaynaklanması için özel olarak tasarlanmıştır. Sistem, takviye plakalarının kaynağının ötesinde, ana yapının 11 ana kaynak dikişinin tamamını ve ayrıca tek kök paso kaynağını gerçekleştirerek tam ve tutarlı bir nüfuziyet sağlar. Ek olarak, uç kapakların ve köşe bağlantılarının kaynağını verimli bir şekilde gerçekleştirerek tüm kritik bağlantı noktalarında eşit ve yüksek kaliteli kaynaklar sağlar. Ekipman, bu temel kaynak işlemlerini otomatikleştirerek hassas hizalamayı, tutarlı kaynak kalitesini ve üstün yapısal gücü garanti ederek, ekteki resimlerde gösterildiği gibi kule tabanı numunelerinin imalatı için ideal hale getirir.
