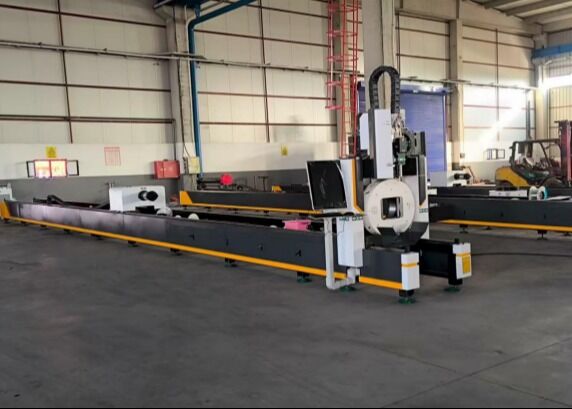

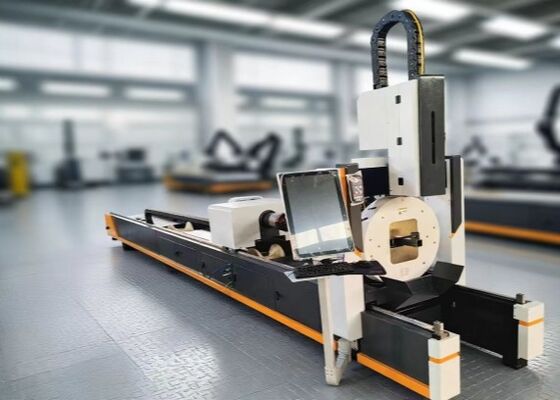

380V/50Hz Güç kaynağı CNC Lazer Tüp Kesme Makinesi 300mm X Eksen Yol Yolu
Ürün Tanıtımı:
Lazer boru kesme makinesi, standart karbon çelik, paslanmaz çelik, alüminyum alaşımı,ve bakır borularYüksek hassasiyetli kesim, pürüzsüz, çürüksiz kenarlarla, termal deformasyonu en aza indirir ve mükemmel boyut doğruluğunu sağlar.Köşe kesimleri gibi., çentikler ve delikler, metal imalat, yapı mühendisliği ve endüstriyel üretim uygulamaları için son derece uyarlanabilir hale getirir.makine verimli, çeşitli malzeme türlerinde ve kalınlıklarında sürekli üstün kaliteyi korurken otomatik işlem.
Ürünün Teknik Parametrleri
| Hayır |
Proje adı |
Parametreler |
birim |
| 1 |
Boru işleme boyutu |
Dairesel boru Φ20mm-φ240mm, kare boru açılı çelik oluk uzunluğunun çelik yan uzunluğu≤240mm,L≤12000mm; |
mm |
| 2 |
X eksen güzergahı |
300 |
mm |
| 3 |
Y ekseni güzergahı |
12000 |
mm |
| 4 |
Z ekseni güzergahı |
120 |
mm |
| 5 |
X ve Y ekseni konumlandırma doğruluğu |
±0,05/1000mm |
mm |
| 6 |
X ve Y eksenleri |
±0,03/1000mm |
mm |
| 7 |
Boyutları özel |
≤30Garanti kesim doğruluğu ile |
mm |
| 8 |
lazer gücü |
MAX6000 |
w |
| 9 |
Kontrol sistemi |
EOE-HZH |
|
| 10 |
Güç kaynağıGereksinimler |
380V/50Hz |
V |
Elektrikli kontrol sistemi
2412 serisi optik fiber boru kesme makinesi elektrik kontrol sistemi esas olarak sayısal kontrol sistemi, servo sistemi ve düşük voltajlı elektrik sisteminden oluşur.Lazer kesme makinesi yüksek performanslı CNC sistemi ile donatılmıştır, hızlı ekleme hızı ve uygun işletim ile Windows PC CNC sistemi temel alınmıştır; Servo sistemi yüksek performanslı AC servo motor ve sürücüdür, istikrarlı ve güvenilir,İyi dinamik performans, güçlü yük kapasitesi ve uygun işletim. makine işletim yumuşak anahtar farklı çalışma modlarında farklı işlevlere sahip olabilir,Böylece işletim düğmelerini azaltmak ve işletim panelini basitleştirmekİşlemin sezgisel olmasını sağlamak için menü tarafından çeşitli yollar gösterilir.
1Çizim, IGS biçimindeki dosyaları dışa aktarmak için Solidworks 3D yazılımını benimsiyor ve kare boru seviyesinin tek tıklama kalibrasyonunu ve boru rotasyon merkezi işlevini otomatik olarak konumlandırmayı destekliyor.
2Özel bir lazer güç kontrol fonksiyonu ile.
Operatör tarafından belirlenen hız ve güç parametrelerine göre, the size of the laser power can be accurately adjusted to ensure that the machine tool can still obtain the corresponding best laser cutting power at the different speed of acceleration and deceleration.
3Programlanması kolay, öğrenilmesi kolay, genel CNC yüksek seviye programlama dili kullanılarak eserleri programlamak.
4Güçlü işleme fonksiyonu
Makine, çeşitli işleme ve yardımcı işlev talimatlarına sahiptir, çeşitli karmaşık grafikler talimatlarla düzenlenebilir.
5Yüksek işleme doğruluğu
Çünkü makinenin iyi elektromekanik tahrik dinamik performansı var, bu yüzden iyi işleme takip, yüksek hassasiyet.
6. ZAxis hem takip hem de sayısal kontrol olabilir
Düzensiz boru yüzeyinin neden olduğu kesim kalitesi sorununu çözmek için, kesim başı (Z eksen) odak sabit tutmak için takip edilmelidir.X ve Y eksenleri ile aynı görüntüleme ve kontrol işlevlerine sahip
7. grafik görüntüleme
Analog grafik ekran ve dinamik grafik izleme ekranı fonksiyonu ile, işleme daha sezgisel ve izlemek ve kontrol etmek için kolay.
8Çoklu alarm fonksiyonları.
CNC sistemi kendi kendine kontrol alarmı ve otomatik koruma işlevlerine sahiptir ve ayrıca dış koşullar için alarm göstergesi ve otomatik koruma vardır.
9. sayısal kontrol sistemi Sistem entegre bir yapı, merkezi bir kontrol ve görüntüleme işletim birimi yapısını benimser.Ekran işletim birimi iyi bir insan-makine arayüzü sağlar ve çeşitli işletim bilgileri gösterirİşletim paneli, makine çalışması için fonksiyon tuşlarına sahiptir.
10. Düşük voltajlı elektrik sistemi
Düşük voltajlı elektrik sistemi, tüm makinenin elektrik kontrolünün arayüz kısmı olan elektrik kontrol dolabında yer almaktadır.temas edici, elektrikli kontrol sistemi tarafından gerekli olan servo tahrik sistemi hepsi elektrikli kontrol dolabına monte edilmiştir.
Temel olarak çeşitli boru malzemelerini kesmek için tasarlanan bu ekipman, sıradan karbon çelik borular, paslanmaz çelik borular, alüminyum alaşım borular ve bakır borular için uygundur.Bu farklı malzemeleri hassasiyetle işleyebiliyor., boru yüzeylerinin bütünlüğünü korurken temiz ve doğru kesimleri sağlar.ve endüstriyel üretiminde birden fazla boru türü işlenir.
