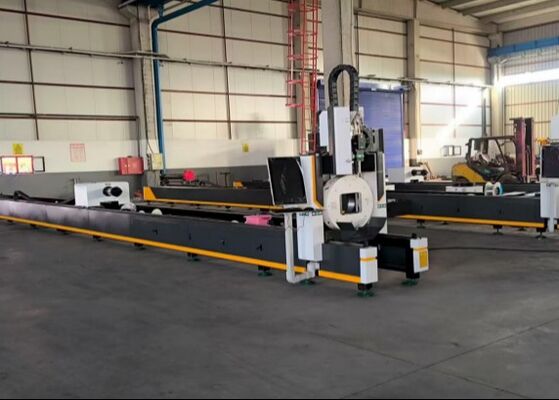

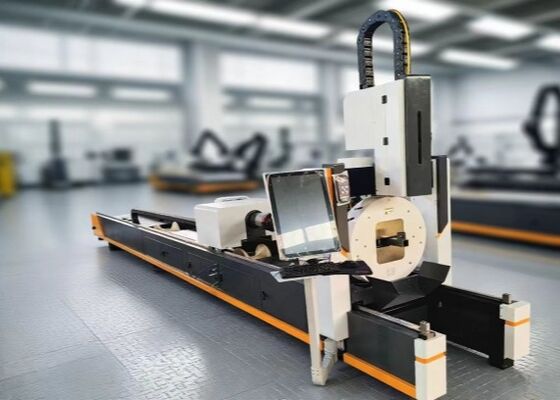

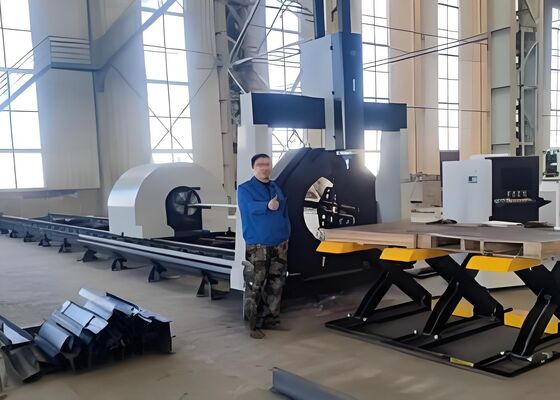

300mm X Eksen Yolu CNC Lazer Tüp Kesme Makinesi Hatı ≤30mm Özel Uzunluk

300mm X Eksen Yol Programı CNC Lazer Boru Kesme Makinesi Hattı ≤30mm Terzi Uzunluğu

Ürün Tanıtımı:

Lazer boru kesme sistemi, standart karbon çelik borular, paslanmaz çelik borular, alüminyum alaşımlı borular ve bakır borular dahil olmak üzere çok çeşitli boru ve boru malzemelerini işlemek için özel olarak tasarlanmıştır. Pürüzsüz, çapaksız kenarlarla yüksek hassasiyette kesim sağlayarak minimum termal deformasyon ve olağanüstü boyutsal doğruluk sağlar. Platform açılı kesimler, çentikler ve delikler gibi karmaşık kesme tasarımlarını barındırır ve bu da onu metal imalatı, yapısal inşaat ve endüstriyel imalattaki uygulamalara son derece uyarlanabilir hale getirir. Gelişmiş lazer teknolojisinden yararlanan sistem, çeşitli malzeme ve kalınlıklarda tutarlı kalite sunarken verimli, otomatik çalışmaya olanak tanır.

Ürün Teknik Parametreleri

1.2Ürünün ana bileşimi

Seri fiber optik boru kesme makinesinin ana bileşenleri şunlardır: makine motoru, kontrol sistemi, lazer, soğutucu vb.

1.3.Takım tezgahı ana motor parçası

Takım tezgahının temel bileşeni, ana ünite aracılığıyla elde edilen kesme fonksiyonu ve hassasiyet ile fiber optik boru kesme makinesinin birincil bölümünü oluşturur. Ana ünite; yatak, ön ayna, arka ayna, kiriş ve X ekseni tertibatı, Z ekseni tertibatı, lazer kafası, değişken çaplı tekerlek destek mekanizması, yardımcı sistemler (yağlama, pnömatik ve su devreleri dahil), elektrik kontrol kabini, görüntü ekranı ve işletim panelinden oluşur.

1.4 Elektrik Kontrol Sistemi

Fiber optik boru kesme makinesinin elektrik kontrol sistemi, çeşitli kesme modellerinin hassas bir şekilde uygulanmasını sağlamada çok önemli bir rol oynar. Bu sistem öncelikle sayısal kontrol (CNC) sistemi ve düşük voltajlı elektrik alt sisteminden oluşur.

Makinenin CNC sistemi, Windows işletim ortamını temel alan yüksek performanslı bir kontrol platformuyla donatılmıştır. Hızlı enterpolasyon, kullanıcı dostu çalışma, mükemmel dinamik performans ve yüksek yük kapasitesiyle istikrarlı ve güvenilir çalışma sunar.

1.5 Alçak Gerilim Elektrik Sistemi

Düşük voltajlı elektrik alt sistemi, elektrik kontrol kabininin içine yerleştirilmiştir ve genel makine kontrolü için arayüz görevi görür. Tüm kritik elektrik bileşenleri, operasyonel istikrarı, güvenilirliği ve yanıt verebilirliği garanti etmek için saygın yerli ve uluslararası üreticilerden tedarik edilmektedir. Tahrik motorları, makinenin X eksenine ve Y eksenine güç sağlayan, üstün hızlanma ve hızlı yanıt sunan AC servo motorlardır. Kesme kafası için besleme ekseni görevi gören Z ekseni, tutma frenli bir AC servo motor tarafından tahrik edilir ve hem takip kontrolü hem de NC kontrolü ile mükemmel dinamik tepki ve uyumluluk sağlar.

2. Ana Bileşenlerin veya İşlevsel Birimlerin Yapısı, İşlevi ve Çalışma Prensibi

2.1 Yatak Montajı

Yatak tertibatı, dişli kremayerini çalıştıran CNC kontrollü AC servo motor aracılığıyla Y ekseni ileri geri hareketini sağlayarak hızlı hareket sağlar. Hem Y ekseni rafı hem de doğrusal kılavuz rayları, doğru aktarımı sağlamak için yüksek hassasiyetli bileşenler kullanır. Makinenin çalışmasını korumak için hareket sonu limit anahtarları ve mekanik bir sabit limit cihazı monte edilmiştir. Ana ünite, yatağın hareketli parçaları için otomatik yağlama sistemi ile donatılmış olup, sorunsuz çalışmayı sağlar ve kılavuz rayların, dişlilerin ve rafların kullanım ömrünü uzatır.

2.2 Çapraz Kiriş ve X Ekseni ve Z Ekseni Montajları

Lazer kafasının hareketli bileşenlerinin sertliğini ve stabilitesini sağlamak için ışın, kaba işleme sonrasında gerilim giderme tavlamasına ve ardından titreşim işlemine tabi tutulur. X ekseni ve Z ekseni yüksek hassasiyetli modüller tarafından tahrik edilir. Hareket sırasında limit anahtarları hareket aralığını düzenlerken, sistemin güvenli çalışmasını garanti etmek için her iki uca elastik tamponlu mekanik durdurucular takılmıştır.

Z ekseni tertibatı öncelikle lazer kafasının dikey hareketini kolaylaştırır. Bu dikey hareket, doğrusal modülü çalıştıran ve böylece Z ekseni platformunu yukarı ve aşağı hareket ettiren servo motoru kontrol eden CNC sistemi aracılığıyla gerçekleştirilir. Hareketin güvenliğini, güvenilirliğini ve hassasiyetini sağlamak için yakınlık anahtarları hem üst hem de alt hareket sınırlarına monte edilmiştir.

Çeşitli boru malzemelerinin kesilmesi için özel olarak tasarlanan bu ekipman, standart karbon çelik borular, paslanmaz çelik borular, alüminyum alaşımlı borular ve bakır borular için uygundur. Boruların yüzey kalitesini ve yapısal bütünlüğünü korurken bu malzemeler üzerinde hassas ve temiz kesimler sağlar. Bu uyarlanabilirlik, onu birden fazla boru tipinin işlendiği metal imalatı, inşaat ve endüstriyel üretimdeki uygulamalar için oldukça uygun hale getirir.
