50х50х4~200х200х20mm açı boyutu 3 CNC ekseni ile otomatik CNC açı delme kesme makinesi

50х50х4 ~ 200х200х20mm Açı Boyutu 3 CNC Eksenli Otomatik CNC Açı Delme Kesme Makinesi

Ürün Tanıtımı:

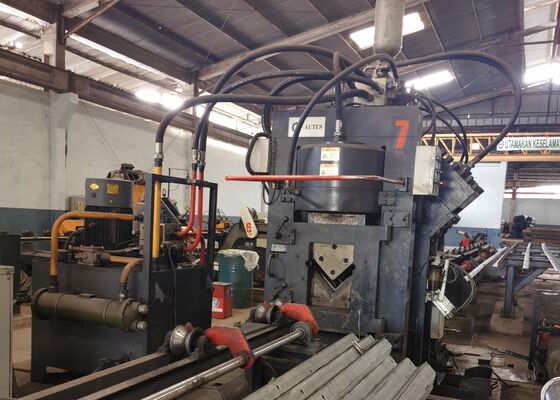

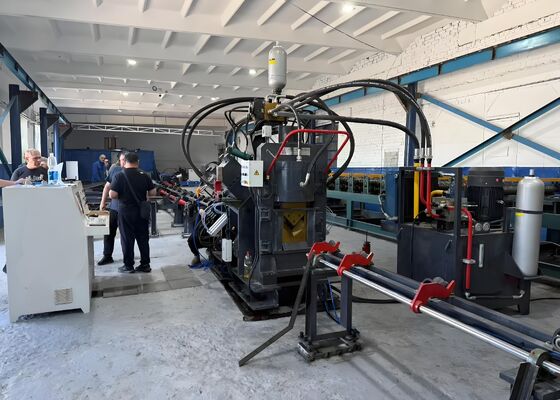

Delme, markalama ve kesme için JNC serisi yüksek hızlı CNC açılı çelik üretim hattı esas olarak bir delme sistemi, markalama sistemi, kesme sistemi, enine taşıma sistemi, döner taşıma sistemi, besleme konveyörü, boşaltma konveyörü, CNC besleme taşıyıcısı, hidrolik sistem, elektrik kontrol sistemi, pnömatik sistem ve diğer yardımcı ekipmanlardan oluşur. Bu üretim hattı, kule imalat endüstrisinde kullanılan köşebent çeliğinin otomatik olarak işlenmesi için özel olarak tasarlanmıştır. Tüm üretim iş akışı, kullanıcı dostu bir çalışma sağlayan ve otomatik, yüksek hassasiyetli, çok spesifikasyonlu ve seri üretim üretim yetenekleri sağlayan bir CNC sistemi tarafından kontrol edilir.

Ürün parametreleri:

Ürün Özellikleri:

1. CNC açılı çelik delme makinesi, her biri üç farklı zımba çapını tutacak şekilde tasarlanmış iki veya üç delme istasyonuyla donatılmıştır. Delme işlemi boyunca hassas konumlandırmayı garanti etmek için tüm delme istasyonları CNC kontrolü altında çalıştırılır. Ekipman hem yuvarlak hem de yarıklı delikleri işleyebilmektedir. Yüksek hızlı besleme ve delme performansına sahip olan makine, üretim verimliliğini önemli ölçüde artırır. 50×50×4mm köşebent çeliği için sekiz saatlik vardiyada işleme kapasitesi yaklaşık 9–10 tona ulaşabilmektedir.

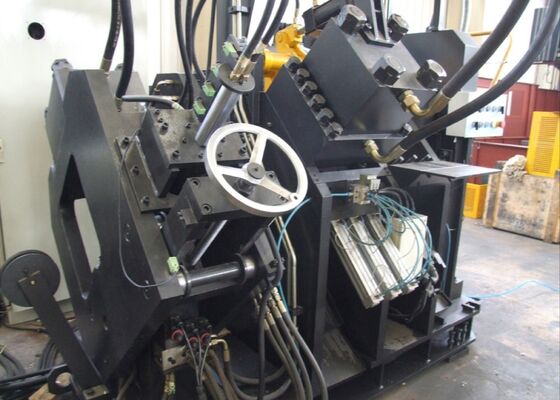

2. CNC açılı çelik delme makinesinin markalama bölümü sağlam ve oldukça sağlam bir çerçeve yapısına entegre edilmiştir. İşaretleme sistemi, programlanmış kontrol aracılığıyla otomatik olarak seçilebilen ve karakter konumları tamamen ayarlanabilen dört kaset grubundan oluşur. Ek olarak makine, manuel işlem gerektirmeden otomatik karakter seçimine olanak tanıyan, markalama üretkenliğini ve operasyonel verimliliği önemli ölçüde artıran 10 satırlı döner disk markalama sistemini benimser.

3. CNC açılı çelik kesme makinesi, olağanüstü kesme kapasitesi sunan tek bıçaklı bir kesme sistemini benimser. Kesme işlemi, temiz ve son derece hassas bir kesim sağlarken, hiçbir malzeme hurdası oluşturmaz. Bıçak düzeneği, bıçağın rahat ve güvenli bir şekilde değiştirilmesine olanak tanıyan, açık erişimli bir kapı yapısıyla tasarlanmıştır.

4. Enine taşıma tablası köşebent çeliğini bir motor ve dişli kutusu tahrik sistemi aracılığıyla döner taşıma rafına sorunsuz bir şekilde aktarır. Bu mekanizma, sürekli aşağı akış işlemleri için köşebent çeliğinin besleme konveyörüne dengeli bir şekilde yerleştirilmesini sağlar.

5. İş parçası, CNC besleme taşıyıcısı tarafından güvenli bir şekilde tutulur ve taşınır, böylece işlem döngüsü boyunca doğru konumlandırma sağlanır. Besleme taşıyıcısı bir servo tahrik motoruyla çalıştırılır ve tamamen kapalı döngü kontrol konfigürasyonunda çalışan bir fotoelektrik kodlayıcı geri bildirim sistemi tarafından izlenir.

6. CNC açılı çelik delme ve markalama makinesi, delme, markalama ve kesme işlevlerini gerçekleştirmek için bir hidrolik tahrik sistemi kullanır. Akümülatör sistemi ile entegre edilmiş yüksek verimli bir hidrolik güç ünitesi ile donatılmıştır. Hidrolik boru hatları yüksük tipi konnektörleri benimser ve mükemmel sızdırmazlık performansı sağlarken aynı zamanda kolay değiştirme ve bakım sağlar. Birincil hidrolik manifold blokları, ünlü Atos markası tarafından tedarik edilerek hidrolik sistemin istikrarlı çalışmasını ve yüksek güvenilirliğini sağlar.

7. Hidrolik güç ünitesi, su soğutma, hava soğutma ve yağ soğutucu soğutma sistemleri dahil olmak üzere çeşitli soğutma konfigürasyonlarını destekler. Müşteriler, gerçek üretim koşullarına ve operasyonel taleplerine göre en uygun soğutma çözümünü seçebilirler.

8. Kontrol sistemi esas olarak endüstriyel bilgisayar, PLC sistemi, servo sürücü motorları, harici algılama anahtarları ve diğer önemli bileşenlerden oluşur. Operatör işleme özelliklerini girdikten sonra sistem otomatik olarak gerekli işleme programını oluşturur. Ayrıca DXF, NC ve CAD yazılımından dışa aktarılan diğer dosya formatlarıyla da uyumludur. Endüstriyel bilgisayar, kullanımı kolay bir insan-makine arayüzü ile donatılmıştır ve bu sayede basit operasyon ve net proses takibi sağlanır. Sistem, grafiksel iş parçası görselleştirmesi, kapsamlı veri yönetimi, konum izleme ekranı ve otomatik arıza alarm göstergesi gibi işlevler sağlar.

Açılı çelik kule endüstrisindeki standart spesifikasyonları ve ortak işleme gereksinimlerini yansıtan bu örnekler, kullanıcıların ekipmanın işleme doğruluğunu, işleme kalitesini ve üretim standartlarını doğrudan değerlendirmesine olanak tanır. Makinenin operasyonel performansını ve belirli üretim uygulamalarına uygunluğunu değerlendirmek için pratik bir temel sağlar ve böylece müşterilerin doğru ve bilgiye dayalı yatırım kararları almasına yardımcı olur.

Kulelerin zorlu çevre koşullarına ve ağır yapısal yüklere dayanmasının gerekli olduğu ultra yüksek gerilim (UHV) iletim hatlarının yapımında bu ekipman, ana kule çerçevesinde kullanılan köşebent çelik bileşenlerin işlenmesinde çok önemli bir rol oynar. Kule gövdelerine, çapraz kollara ve diğer önemli yapısal bölümlere uygulanan köşebent çeliği üzerinde yüksek verimli delme ve zımbalama işlemleri gerçekleştirerek kulelerin genel gücünü, stabilitesini ve yapısal güvenilirliğini koruyan hassas boyutlar ve güvenilir bağlantı bağlantıları sağlar.
