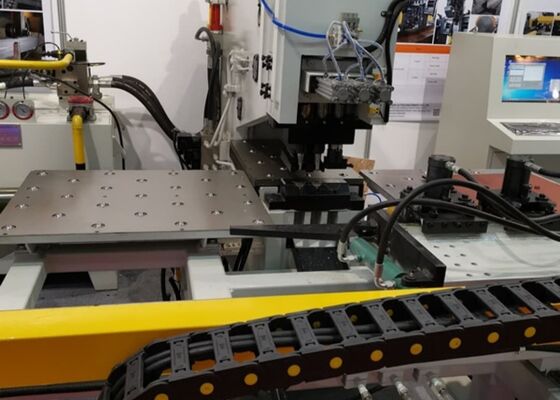

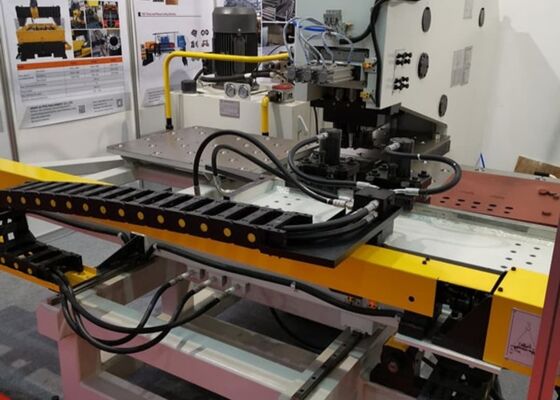

CNC Bağlantı Plakası Çakma Makinesi Köprü Köşe Çelik Endüstrisi Kullanımı
Uygulanabilir endüstri:
Köprü, açı çelik ve çelik yapı endüstrilerinde yaygın olarak kullanılan bağlantı plakalarında yüksek verimlilikte delik açmak için kullanılan makine.
Özellikler:
| Model |
BNC100 |
| İş parçasının en büyük boyutu (mm) |
1500*800 |
| En fazla delme çapı (mm) |
Φ26 |
| En fazla delme çapı (mm) |
/ |
| Borma yuvasının konperasyonu |
/ |
| Plaka kalınlığı (mm) |
Darbe |
5- Evet.25 (Q235) |
| Borlama |
/ |
| Çakma kuvveti (kN) |
1000/1200 |
| İşaretleme gücü (kN) |
800/1200 |
| Delik ve levha kenarları arasındaki min. mesafe (mm) |
Darbe |
25 |
| Borlama |
/ |
| Karakter boyutu ((mm) |
14*10*19 |
| Karakterlerin sayısı |
12 |
| Öldürme istasyonları |
3 |
| Boğma besleme hızı (mm/dakika) |
/ |
| Borma yuvasının yürüyüşü ((mm) |
/ |
| Borma yuvasının dönme hızı ((r/min) |
/ |
| Programlama modu |
Komut programlaması, Otomatik CAD çizim veya düzen yazılımı |
| Toplam boyutlar L*W*H (m) |
3.2*3*1.9 |
Yapı Özellikleri:
1Makine çerçevesi, mükemmel sertlik ve geniş bir çalışma alanı sunan C tipi kaynaklı çelik levha yapısını benimser.
2Makine, operasyonel verimliliği artırmak için otomatik istasyon değişimi ile üç işleme istasyonu (bir işaretleme istasyonu dahil) ile donatılmıştır.
3Sıkıştırma sistemi, değişen kalınlıklarda iş parçasını yerleştirmek için tasarlanmıştır.İş parçasının sorunsuz işleme ve doğru konumlandırma için bir top transfer çalışma masasına dayandırılması.
4. X-eksen ve Y-eksen, servo motorlar, top vidaları ve hassas doğrusal kılavuzlar tarafından çalıştırılır. Çift eksenli bir CNC kontrol sistemi doğru konumlandırmayı ve hassas yumruklama işlemlerini sağlar.
5Tüm işleme süreci tamamen otomatikdir. İşleyicilerin sadece iş parçasının çizimini kontrol sistemine ithal etmeleri gerekir, bu da işleyişi önemli ölçüde basitleştirir ve verimliliği artırır.
Ayrıntılar:
1C şeklindeki açık yapı: Makine C tipi açık bir tasarıma sahiptir, bu da uygun işletim ve daha iyi erişilebilirlik için bol yer sağlar.
2. Tamamen çelik kaynaklı yapı: Çerçeve, taban ve çalışma masası tamamen yüksek dayanıklılığı sağlamak için stres hafifletme yaşlanma işlemine maruz kalan kaynaklı çelik levhalardan yapılmıştır.Mükemmel sertlik, ve uzun süre dayanıklılık.
3Dört aletleme pozisyonu: Makine dört standart aletleme istasyonu ile donatılmıştır.Etkili çalışma için araç pozisyon değişiklikleri otomatik olarak yapılır.
4Sıkıştırma sistemi: Makine, çelik levhaları çalışma masasında güvenli bir şekilde tutmak için iki hidrolik sıkıştırma ünitesi ile donatılmıştır.Sistem, çeşitli boyutlar ve kalınlıklardaki iş parçalarını barındırmak için tasarlanmıştır.Referans konumlandırma blokları ve top transfer çalışma masası ile birlikte, doğru konumlandırmayı ve sorunsuz malzeme işlemeyi sağlar.
5Hareketli çalışma masası: Çalışma masası hareketi, plakanın doğru ve istikrarlı konumlandırılmasını sağlayan servo motorlar ve hassas top vidaları tarafından çalıştırılır.İşleme doğruluğunu ve çalışma istikrarını korumak için iki hidrolik sıkıştırıcı iş parçasını sağlam bir şekilde tutar.
6. X-eksen ve Y-eksen hareketi: X ve Y eksenleri, her iki tarafta yüksek kapasiteli çift doğrusal yuvarlama kılavuzu çiftleri ile birlikte hassaslıklı top vidaları ve yüksek dürtüsellikli AC servo motorları ile hareket ettirilir.olağanüstü konumlama doğruluğunu ve pürüzsüz hareket kontrolünü sağlamak.
7İtme tipi yağlama sistemi: Makine, hem doğrusal kılavuzlar hem de top vidaları için manuel bir yağlama sistemi ile donatılmıştır.Sürekli bakım ve uzun vadeli operasyonel güvenilirliği sağlamak.
8Yapılandırma: Bu makinenin tüm kritik hidrolik ve elektrik bileşenleri, üst düzey kalite, yüksek güvenilirlik, yüksek performans ve yüksek performans sağlayan uluslararası kabul görmüş üreticilerden ithal edilmiştir.Düşük başarısızlık oranları, ve uzatılmış hizmet ömrü.

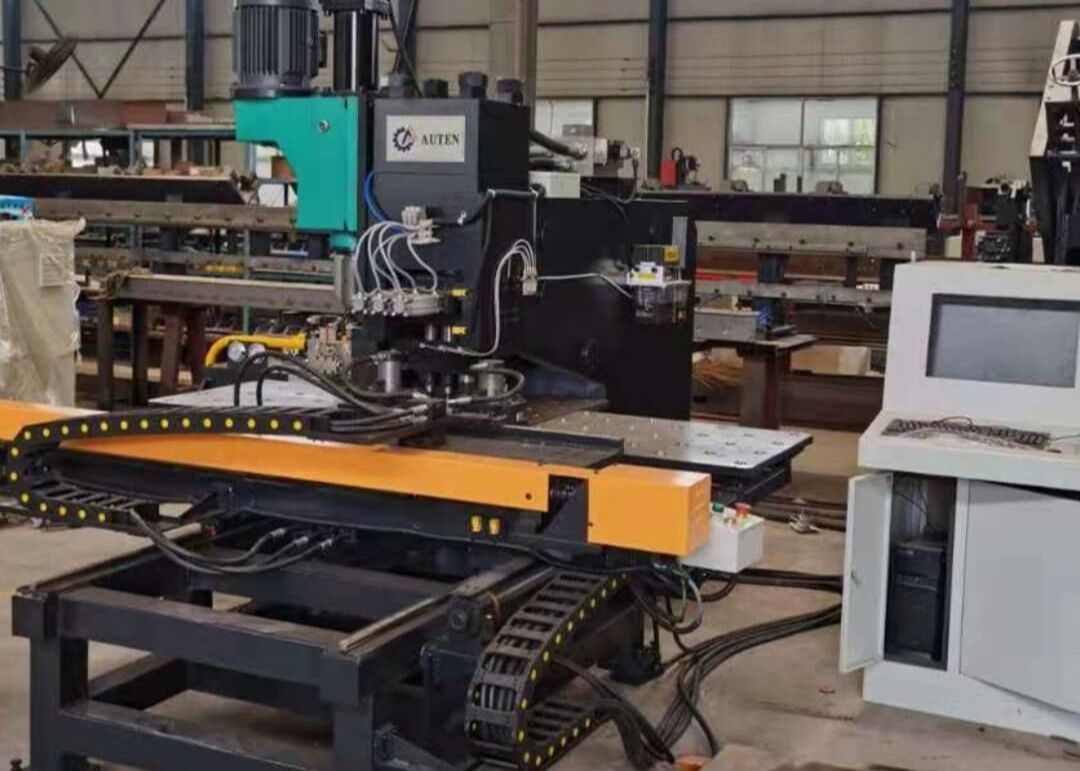

Makine ayrıntıları:
Bu gelişmiş metal işleme sistemi, özellikle çelik kule imalat endüstrisi için çelik levhalarda delik açma, işaretleme ve delme işlemlerini gerçekleştirmek için tasarlanmıştır.Üstün işleme doğruluğunu sağlarÇelik kule sektörünün ötesinde, bu çok yönlü ekipman güvenilir delme, sondaj, sondaj, sondaj, sondaj, sondaj, sondaj, sondaj, sondaj, sondaj, sondaj, sondaj, sondaj, sondaj, sondaj, sondaj, sondaj, sondaj, sondaj, sondaj, sondaj, sondaj, sondaj, sondaj, sondaj, sondaj, sondaj, sondaj, sondaj, sondaj, sondaj, sondaj, sondaj, sondaj, sondaj, sondaj, sondaj, sondaj, sondaj, sondaj, sondaj, sondaj, sondaj, sondaj, sondaj, sondaj, sondaj, sondaj, sondaj, sondaj, sondaj, sondaj, sondaj, sondaj, sondaj, sondaj, sondaj, sondaj, sondaj, sondaj, sondaj, sondaj, sondaj, sondaj, sondaj, sondaj, sondaj, sondaj, sondaj, sondaj, sondaj, sondaj, sondaj, sondaj, sondaj, sondaj, sondaj, sondaj, sondaj, sonve geniş bir endüstriyel uygulama yelpazesi boyunca metal plakalar için işaretleme yetenekleriHer türlü metal iş parçası için sürekli olarak yüksek operasyonel verimlilik ve hassas işleme sağlar.Böylece iş akışını optimize etmek ve çeşitli üretim ortamlarında ürün kalitesini artırmak.
