14x10x19mm Karakter Boyutu CNC Çok Fonksiyonlu Çevreli Çelik Üretim Makinesi 32x7x3m Boyut

14x10x19mm Karakter Boyutu CNC Çok Fonksiyonlu Açılı Çelik İmalat Makinesi 32x7x3m Boyut

Ürün Tanıtımı:

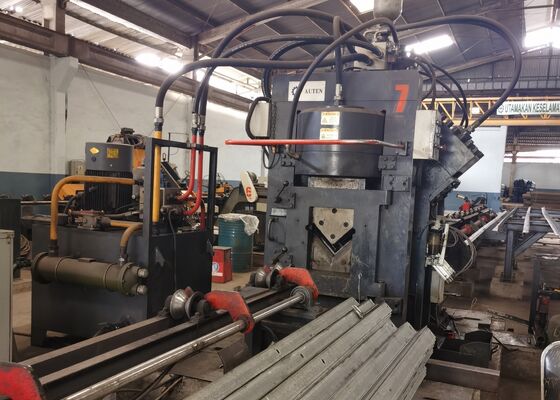

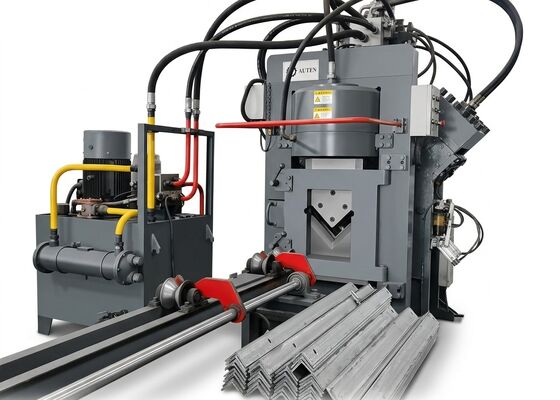

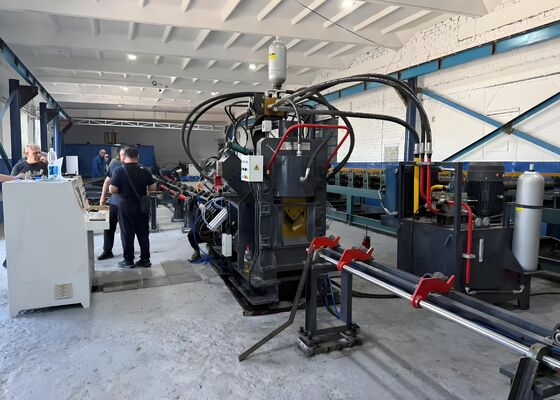

JNC serisi yüksek hızlı CNC açılı çelik üretim hattı, delme ünitesi, markalama ünitesi, kesme ünitesi, enine taşıma sistemi, döner taşıma sistemi, besleme konveyörü, boşaltma konveyörü, CNC besleme arabası, hidrolik sistem, elektrik kontrol sistemi, pnömatik sistem ve diğer yardımcı cihazlardan oluşan delme, markalama ve kesme işlemlerini entegre eder. Güç kulesi imalatı için köşebent çeliğinin otomatik olarak işlenmesi için özel olarak tasarlanmış olan tüm üretim prosedürü, merkezi olarak bir CNC kontrol sistemi tarafından yönetilmektedir. Ekipman sezgisel kullanıma sahiptir ve açılı çelik iş parçalarının otomatik, yüksek hassasiyetli, çok özellikli ve seri üretimini destekler.

Ürün parametreleri:

Ürün Özellikleri:

1. CNC açılı çelik delme ekipmanı, iki ila üç delme istasyonuyla yapılandırılmıştır ve her istasyon, üç farklı delme açıklığı spesifikasyonuyla uyumludur. Tüm delme istasyonları, tüm delme işlemi boyunca tutarlı ve doğru konumlandırma sağlamak için tam CNC programlanabilir kontrolü benimser. Makine, çeşitli işleme taleplerini karşılamak için yuvarlak delikleri ve yarıklı delikleri işleme kapasitesine sahiptir. Yüksek hızlı besleme ve delme mekanizmalarıyla donatılan ekipman, önemli ölçüde artırılmış üretim verimliliği sağlar. 50×50×4mm köşebent çeliğinin işlenmesinde günlük üretim kapasitesi 8 saatlik vardiya başına 9 ila 10 tona ulaşabilmektedir.

2. CNC açılı çelik işleme makinesinin markalama modülü, yüksek sertlikte entegre bir çerçeve yapısına monte edilmiştir. İşaretleme sistemi, otomatik program tabanlı geçişi ve karakter konumlarının tam aralıkta ayarlanmasını destekleyen dört kaset düzeneğinden oluşur. Ayrıca ekipman, manuel müdahale olmadan tam otomatik karakter seçimini gerçekleştiren 10 istasyonlu döner disk markalama mekanizmasını benimser ve bu da markalama verimliliğini ve genel operasyonel verimliliği etkili bir şekilde artırır.

3. CNC açılı çelik kesme ünitesi, üstün kesme performansına sahip tek bıçaklı bir kesme yapısını benimser. Kesme işlemi, pürüzsüz kesme yüzeyleri ve yüksek boyutsal hassasiyet sağlarken sıfır malzeme kaybına ulaşır. Bıçak düzeneği, güvenli, kullanışlı ve hızlı bıçak değişimini ve günlük bakımı kolaylaştıran açık erişimli kapı yapısıyla tasarlanmıştır.

4. Enine taşıma platformu, açılı çelik iş parçalarını döner taşıma çerçevesine sabit bir şekilde aktarmak için motor ve dişli kutusu tahrik konfigürasyonunu benimser. Bu yapısal tasarım, iş parçasının besleme konveyöründe stabil konumlandırılmasını sağlar ve sonraki üretim prosedürlerinin sürekli ve stabil çalışmasını garanti eder.

5. Tüm işleme prosedürleri boyunca doğru konumlandırmayı korumak için iş parçaları CNC besleme arabası tarafından sıkıca sıkıştırılır ve hassas bir şekilde taşınır. Besleme arabası, yüksek performanslı bir servo motorla çalıştırılır ve yüksek hassasiyetli besleme ve konumlandırma sağlamak için eksiksiz bir kapalı döngü kontrol sistemi oluşturan bir fotoelektrik kodlayıcı geri bildirim cihazıyla donatılmıştır.

6. CNC açılı çelik delme ve markalama ekipmanı, delme, markalama ve kesme işlemlerini tamamlamak için hidrolik tahriki benimser. Enerji depolama akümülatörüne entegre edilmiş yüksek verimli bir hidrolik güç ünitesi ile donatılmıştır. Tüm hidrolik boru hatları, güvenilir sızdırmazlık performansı ve bakım ve değiştirme için uygun sökme özelliğine sahip yüksük tipi bağlantı bağlantı parçalarını kullanır. Çekirdek hidrolik manifold blokları, tüm hidrolik sistemin istikrarlı çalışmasını ve uzun vadeli güvenilirliğini sağlayan tanınmış Atos markası tarafından tedarik edilmektedir.

7. Hidrolik güç ünitesi, su soğutma, hava soğutma ve yağ soğutucu soğutma dahil olmak üzere birden fazla soğutma modunu destekler. Müşteriler, sahadaki gerçek üretim koşullarına ve operasyonel gereksinimlere göre en uygun soğutma çözümünü seçebilir.

8. Çekirdek kontrol sistemi endüstriyel bilgisayar, PLC kontrol cihazı, servo sürücü üniteleri, harici sensör anahtarları ve diğer önemli bileşenlerden oluşur. Operatörler işleme parametrelerini girdikten sonra sistem otomatik olarak ilgili işleme programlarını oluşturabilir. CAD tasarım yazılımından dışa aktarılan DXF ve NC gibi genel dosya formatlarını destekler. Endüstriyel bilgisayar, basit işletimi ve sezgisel süreç izlemeyi gerçekleştiren insanlaştırılmış bir insan-makine etkileşimi arayüzü ile donatılmıştır. Sistem, iş parçası grafik ekranı, toplu veri yönetimi, konumlandırma durumu ekranı ve otomatik arıza alarm istemi dahil olmak üzere çok sayıda işlevsel modülü entegre eder.

İşlenen numune iş parçaları, açılı çelik kule endüstrisinin ana spesifikasyon standartlarına ve genel işleme gereksinimlerine uygun olup, müşterilerin ekipmanın işleme doğruluğunu, işleme kalitesini ve üretim seviyesini sezgisel olarak doğrulamasına olanak tanır. Bu örnekler, ekipmanın çalışma performansını ve üretim uyarlanabilirliğini değerlendirmek için güvenilir referans kriterleri sağlayarak müşterilerin objektif ve doğru yatırım kararları vermesini sağlar.

Ultra yüksek gerilim (UHV) iletim hatlarının yapımında güç kulelerinin aşırı çevre koşullarına ve ağır mekanik yüklere dayanması gerekir. Bu profesyonel işleme ekipmanı, ana kule yapılarının açılı çelik bileşenlerinin işlenmesi için temel üretim tesisi olarak hizmet vererek UHV kule imalat projeleri için yüksek verimli ve yüksek hassasiyetli işleme çözümleri sunar.
