Robotik Kaynak Kollu Otomatik Dikiş Takipli Otomatik Kaynak Robotları

Otomatik dikiş izleme ile robot kaynak kolu ile otomatik kaynak robotları

Ürün Tanıtımı:

Bu ekipman öncelikle aktarım kulelerinin tabanını kaynak için tasarlanmıştır.,Temizlik amacıyla bir dikiş, ayrıca mühürleme başı köşelerinin kaynaklanması.

Ana parametreler:

Ürün Özellikleri:

1Tekrarlanabilirlik: Sistem en az ±0,05 mm konumlandırma tekrarlanabilirliği sağlar.

2Yolun doğruluğu: Yörüngenin doğruluğu ±0,1 mm arasında kalır.

3Yapısal Tasarım: Yay kaynak robotu, uzun süreli, sürekli endüstriyel çalışma için tasarlanmış son derece kararlı ve sağlam bir mekanik yapıya sahiptir.

4Çalışma kaplaması: 1500 mm boyutuna kadar iş parçasını destekler ve tüm kaynak gereksinimlerini karşılar.

5İşlem Yöntemleri: İş parçaları bir konumlandırma cihazına monte edilirken, kaynak başı özel bir robot platformuna monte edilir.Robot ve konumlandırıcı işlevleri koordineli senkronizasyondaBir lazer dikiş izleme sistemiyle birleştirilen robot görme taraması kullanılarak, kaynak yolları programlama olmadan otomatik olarak oluşturulur.Bu konfigürasyon, karmaşık ve düzensiz bileşenlerin kolayca çalıştırılması ve minimum operatör eğitimi ile kaynaklanmasını sağlar.

1. kaynak sistemi: Ekipman, MIG dahil olmak üzere kesişli, boylamlı ve dikey kaynak işlemlerini destekleyebilen yüksek performanslı bir Aotai kemer kaynak kaynağı ile entegre edilmiştir.MAGSaldırma akımı ve voltaj aralıkları, çeşitli iş parçacıklarının işleme gereksinimlerine tam olarak uyarlanabilir, mükemmel kemer istikrarı ve üstün kaynak kalitesini sağlar.Parametreler, farklı malzemelere ve iş parçasının kalınlıklarına uygun olarak hassas bir şekilde yapılandırılabilir.

Kaynak meşale ve aksesuarlar: Kablo besleme mekanizmaları ve temas uçları dahil olmak üzere premium bir Apollo kaynak meşale ve tamamlayıcı aksesuarlar ile donatılmıştır.tutarlı kaynak performansı ve operasyonel verimliliği sağlamak.

2Akıllı Tanımlama ve Dönüştürme: Sistem gelişmiş akıllı tanıma ve dönüştürme yeteneklerine sahiptir.Çizimlerden veya program verilerinden kaynak pozisyonları ve türleri gibi kritik kaynak özelliklerini otomatik olarak tespit etmekBu özellikler, genellikle 30 saniye içinde robot tarafından uygulanabilir kaynak talimatlarına dönüştürülür.veya diğer iletişim arayüzleri.

3Kontrol Sistemi:
1 Kontrol Yöntemi: Kesin bir yörüngesi yönetimi ve ayarlanabilir kaynak parametrelerini sunan gelişmiş bir dijital kontrol sistemini kullanır.

2 Programlama Yolu: Görsel tarama tabanlı programlamayı destekler. Arayüz sezgisel ve kullanıcı dostu olup, hızlı program oluşturma ve karmaşık kaynak işlemlerinin kesin kontrolünü sağlar.

3 İletişim Arayüzü: Diğer ekipmanlarla ve üretim hattı kontrol sistemleriyle entegrasyon için iletişim portları sağlar, sorunsuz otomasyon ve koordineli işleyişi kolaylaştırır.

4Konumlandırıcı Montaj Yapısı: The positioner support frame is designed with adequate rigidity and structural integrity to withstand the loads and vibrations generated by both the robot and the workpiece throughout the welding process, istikrarlı robot performansını ve tutarlı kaynak doğruluğunu sağlar.ve robotun tam çalışma kaplamasını ve operasyonel verimliliğini korurken bakım.

5Güvenlik sistemi: Koruma derecesi: En az IP54'e sertifikalı, toz girişi, nem maruziyetine karşı güvenilir koruma sağlar,ve endüstriyel uygulamalarda tipik olarak karşılaşılan diğer çevresel koşullar.

6Robot Veri İçe Aktarma Yolu: Sistem, CAD dosya ithalatı, vizyon tabanlı tarama ithalatı,ve kaynak özelliklerinin ve süreç gereksinimlerinin programlama özgür girişiProgram ve çizim ithalatı için birden fazla biçim mevcuttur, basit işletim, kullanıcı dostu işlevsellik ve geliştirilmiş kolaylık sağlar.

7İş parçasının kaynak sistemi açıklaması: Yay kaynak robotu, hareket özgürlüğü sağlayan 6 eksenli endüstriyel bir robot kolu ile donatılmıştır.kaynak meşaleye çok çeşitli karmaşık açılardan ve pozisyonlardan iş parçalara erişmesini sağlayanBu konfigürasyon, olağanüstü esneklik, doğruluk ve yüksek performans sağlayan üç boyutlu eğri dikişler de dahil olmak üzere çeşitli kaynak yönelimlerine ve sofistike kaynak profillerine uyum sağlar.ve kaynak uygulamalarında verimlilik.

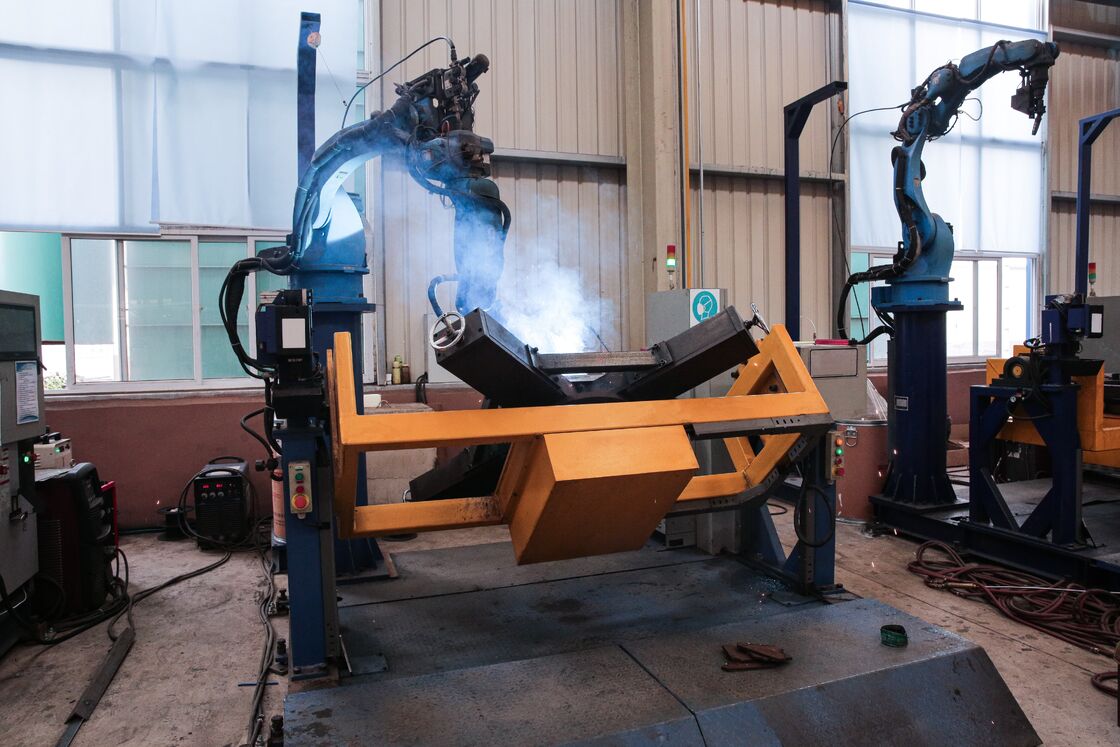

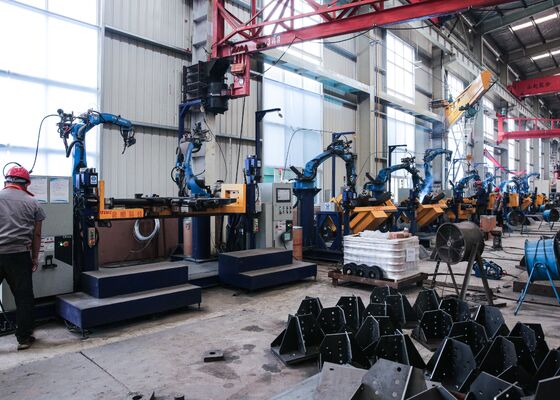

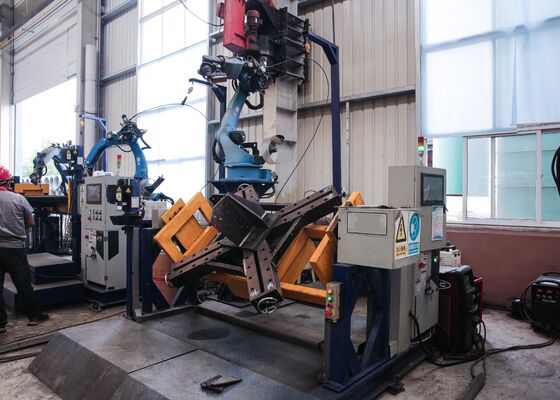

Bu ekipman, nakliye kulesi tabanlarının kaynaklanması için özel olarak inşa edilmiştir ve kule temelinin yapısal bütünlüğünü korumada hayati bir rol oynamaktadır.Sistem, ana yapının tüm 11 birincil kaynak dikişini tamamlayabilir., aynı zamanda tam ve tutarlı bir nüfuz sağlayan tek kök geçişli kaynak.Tüm kritik bağlantı noktalarında yüksek kaliteli kaynaklarBu anahtar kaynak işlemlerini otomatikleştirerek, ekipman kesin hizalama, tutarlı kaynak kalitesi ve geliştirilmiş yapısal dayanıklılığı sağlar.kule tabanı numunelerinin üretimi için çok uygun hale getirir, yan resimlerde gösterildiği gibi.
