Delme Kesme İşaretleme Fonksiyonlu Çoklu Soğutma Yöntemi CNC Açılı Çelik İşleme Hattı
Ürün Tanıtımı:

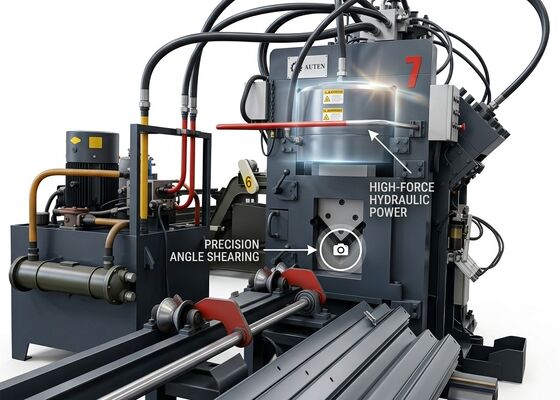

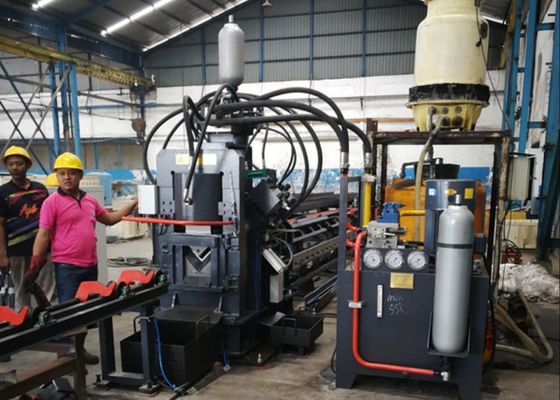

JNC serisi yüksek hızlı CNC açılı çelik üretim hattı, bir delme ünitesi, markalama ünitesi, kesme ünitesi, enine taşıma sistemi, döner taşıma sistemi, besleme konveyörü, boşaltma konveyörü, CNC besleme arabası, hidrolik sistem, elektrik kontrol sistemi, pnömatik sistem ve diğer yardımcı bileşenlerden oluşan delme, markalama ve kesme işlemlerini entegre eder. Güç kulesi imalatında kullanılan köşebent çeliğinin otomatik olarak işlenmesi için özel olarak tasarlanan üretim iş akışının tamamı, bir CNC kontrol sistemi aracılığıyla merkezi olarak kontrol edilir. Ekipman, kullanıcı dostu bir çalışma sunar ve açılı çelik bileşenlerin tam otomatik, yüksek hassasiyetli, çok spesifikasyonlu ve seri üretimine olanak tanır.
Ürün parametreleri:
| Modeli |
JNC2020 |
| Açı boyutu (mm) |
50х50х4~200х200х20 |
| Maks. Delme (Çap х Thi.) (mm) |
Φ26х20 |
| Delme kuvveti (kN) |
1000/1200 |
| İşaretleme kuvveti (kN) |
1000/1200 |
| Kesme kuvveti (kN) |
2200/4300 |
| Maks. boş uzunluğu (m) |
14 |
| Maks. bitmiş uzunluğu (m) |
12 |
| Taraf başına yumruklar |
3 |
| İşaretleme harfleri grubu |
4 |
| Grup başına harf sayısı |
18 |
| Karakter boyutu (mm) |
14x10x19 |
| CNC eksenleri |
3 |
| Kesme modu |
Çift Bıçak veya Tek Bıçak |
| Soğutma yöntemi |
Su soğutma/Hava soğutma/Yağ soğutucu |
| Maks. besleme hızı (m/dak) |
80 |
| Programlama modu |
Lofting yazılımı veya talimat programlaması |
| Etraflıboyut(M) |
Yaklaşık 32x7x3 |
| Yukarıdaki parametreler müşterinin özel gereksinimlerine göre ayarlanabilir ve değiştirilebilir. |
Ürün Özellikleri:
1. CNC açılı çelik delme makinesi, her biri üç farklı zımba çapı spesifikasyonunu karşılayabilen iki ila üç delme istasyonuyla donatılmıştır. Tüm delme istasyonları, delme işlemi boyunca tutarlı ve hassas konumlandırma sağlamak için tamamen CNC ile programlanabilir kontrol kullanır. Makine, çok çeşitli operasyonel gereksinimleri karşılamak için hem yuvarlak hem de yarıklı delikleri işleme kapasitesine sahiptir. Yüksek hızlı besleme ve delme mekanizmalarına sahip olan ekipman, önemli ölçüde artırılmış üretim verimliliği sağlar. 50×50×4mm köşebent çeliği işlerken, 8 saatlik vardiyada günlük üretim 9 ila 10 tona ulaşabilir.

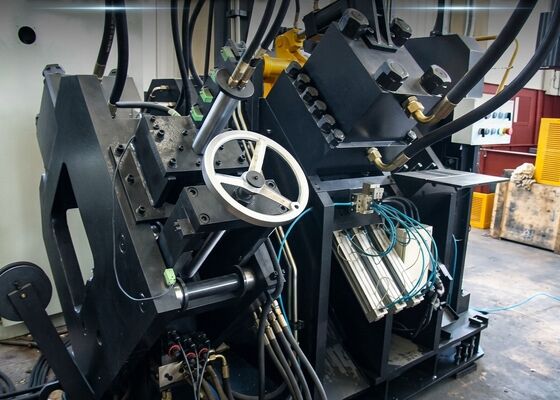

2. CNC açılı çelik işleme makinesinin markalama modülü, yüksek sertlikte entegre bir çerçeve yapısına monte edilmiştir. Markalama sistemi, otomatik program odaklı geçişe ve karakter konumlarının tam aralıkta ayarlanmasına olanak tanıyan dört kaset düzeneği içerir. Ek olarak ekipman, manuel müdahale olmadan tam otomatik karakter seçimi sağlayan, böylece markalama verimliliğini ve genel üretkenliği önemli ölçüde artıran 10 istasyonlu döner disk markalama mekanizmasına sahiptir.
3. CNC açılı çelik kesme ünitesi, üstün kesme performansına sahip tek bıçaklı kesme konfigürasyonunu kullanır. Kesme işlemi, pürüzsüz yüzeyler ve yüksek boyutsal doğruluk sağlarken sıfır malzeme israfına ulaşır. Bıçak düzeneği, güvenli, kullanışlı ve hızlı bıçak değişimini ve rutin bakımı kolaylaştıran açık erişimli bir kapı yapısıyla tasarlanmıştır.
4. Enine taşıma platformu, açılı çelik iş parçalarını döner taşıma çerçevesine güvenilir bir şekilde aktarmak için bir motor ve dişli kutusu tahrik sistemi kullanır. Bu tasarım, iş parçalarının besleme konveyöründe dengeli bir şekilde konumlandırılmasını sağlar ve sonraki üretim süreçlerinin sürekli, kesintisiz çalışmasını garanti eder.
5. İş parçaları, tüm işleme prosedürleri boyunca doğru konumlandırmayı korumak için CNC besleme arabası tarafından güvenli bir şekilde kelepçelenir ve hassas bir şekilde taşınır. Besleme arabası, yüksek performanslı bir servo motorla çalıştırılır ve yüksek hassasiyetli besleme ve konumlandırma sağlamak için tamamen kapalı devre bir kontrol sistemi oluşturan bir fotoelektrik kodlayıcı geri bildirim sistemi içerir.
6. CNC açılı çelik delme ve markalama makinesi, delme, markalama ve kesme işlemlerini gerçekleştirmek için bir hidrolik tahrik sistemi kullanır. Enerji depolama akümülatörüne entegre edilmiş yüksek verimli bir hidrolik güç ünitesi ile donatılmıştır. Tüm hidrolik hatlar, güvenilir sızdırmazlık ve bakım ve değiştirme için uygun sökme olanağı sağlayan yüksük tipi konektörlere sahiptir. Çekirdek hidrolik manifold blokları, uluslararası tanınmış Atos markası tarafından tedarik edilmekte olup, hidrolik sistemin istikrarlı çalışmasını ve uzun vadeli güvenilirliğini garanti etmektedir.
7. Hidrolik güç ünitesi, su soğutma, hava soğutma ve yağ soğutucu soğutma dahil olmak üzere birden fazla soğutma yöntemini destekler. Müşteriler, sahadaki gerçek üretim koşullarına ve operasyonel gereksinimlere göre en uygun soğutma çözümünü seçebilir.
8. Çekirdek kontrol sistemi endüstriyel bir bilgisayar, PLC kontrol cihazı, servo sürücü üniteleri, harici sensör anahtarları ve diğer temel bileşenlerden oluşur. İşleme parametrelerinin girilmesi üzerine sistem otomatik olarak ilgili işleme programlarını oluşturur. CAD tasarım yazılımından dışa aktarılan DXF ve NC dahil olmak üzere yaygın olarak kullanılan dosya formatlarını destekler. Endüstriyel bilgisayar, sezgisel kullanıma ve gerçek zamanlı proses izlemeye olanak tanıyan, kullanıcı dostu bir insan-makine arayüzü ile donatılmıştır. Sistem, grafiksel iş parçası ekranı, toplu veri yönetimi, konumlandırma durumu görselleştirmesi ve otomatik arıza uyarı bildirimleri dahil olmak üzere çok sayıda işlevsel modülü entegre eder.
İşlenen örnek iş parçaları, ana endüstri spesifikasyonlarına ve açılı çelik kule sektörünün genel işleme gereksinimlerine uygun olup, müşterilere ekipmanın işleme doğruluğunu, işleme kalitesini ve üretim yeteneklerini net bir şekilde gösterir. Bu numuneler, ekipman performansını ve üretim uyarlanabilirliğini değerlendirmek için güvenilir kriterler olarak hizmet eder ve objektif ve bilinçli yatırım kararlarını destekler.
Ultra yüksek gerilim (UHV) iletim hatlarının yapımında güç kulelerinin aşırı çevre koşullarına ve önemli mekanik yüklere dayanması gerekir. Bu profesyonel sınıf işleme ekipmanı, ana kule yapılarının açılı çelik bileşenlerinin işlenmesi için bir çekirdek üretim tesisi olarak işlev görür ve UHV kule imalat projeleri için yüksek verimli ve hassas mühendislikle tasarlanmış işleme çözümleri sunar.
