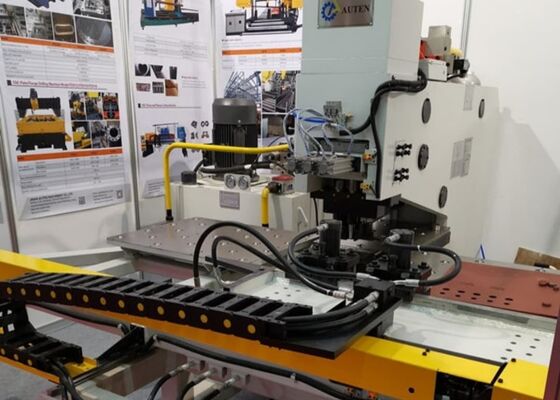

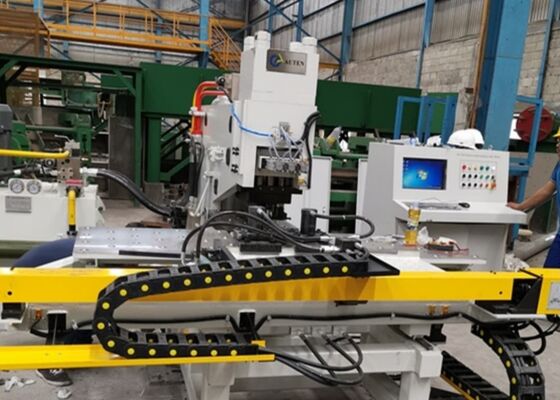

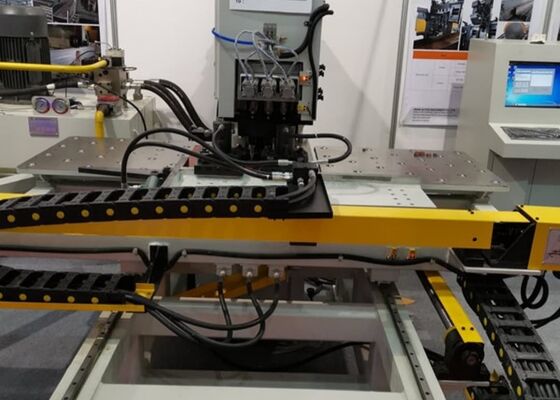

Model BNC100 Çelik Kuleleri İçin Otomatik CNC Plak Çakma İşaretleme Ve Buhurlama Makinesi
Uygulanabilir endüstri:
Köprü, açı çelik ve çelik yapı endüstrilerinde yaygın olarak kullanılan bağlantı plakalarında yüksek verimlilikte delik açmak için kullanılan makine.
Özellikler:
| Model |
BNC100 |
| İş parçasının en büyük boyutu (mm) |
1500*800 |
| En fazla delme çapı (mm) |
Φ26 |
| En fazla delme çapı (mm) |
/ |
| Borma yuvasının konperasyonu |
/ |
| Plaka kalınlığı (mm) |
Darbe |
5- Evet.25 (Q235) |
| Borlama |
/ |
| Çakma kuvveti (kN) |
1000/1200 |
| İşaretleme gücü (kN) |
800/1200 |
| Delik ve levha kenarları arasındaki min. mesafe (mm) |
Darbe |
25 |
| Borlama |
/ |
| Karakter boyutu ((mm) |
14*10*19 |
| Karakterlerin sayısı |
12 |
| Öldürme istasyonları |
3 |
| Boğma besleme hızı (mm/dakika) |
/ |
| Borma yuvasının yürüyüşü ((mm) |
/ |
| Borma yuvasının dönme hızı ((r/min) |
/ |
| Programlama modu |
Komut programlaması, Otomatik CAD çizim veya düzen yazılımı |
| Toplam boyutlar L*W*H (m) |
3.2*3*1.9 |
Yapı Özellikleri:
1Makine çerçevesi, olağanüstü sertlik ve cömert bir çalışma alanı sağlayan C şeklindeki kaynaklı çelik plaka yapısını kullanır.
2Makine, operasyonel verimliliği en üst düzeye çıkarmak için otomatik istasyon geçişine sahip, özel bir işaretleme istasyonu da dahil olmak üzere üç işleme istasyonu ile donatılmıştır.
3Sıkıştırma sistemi, değişen kalınlıklarda iş parçasını barındırmak için tasarlanmıştır.İş parçacıkları, sorunsuz işleme ve hassas hizalama için bir top aktarma masasına dayanır.
4. X-eksen ve Y-eksen servo motorlar, hassaslıklı top vidaları ve doğrusal kılavuzlar tarafından çalıştırılır. Çift eksenli bir CNC kontrol sistemi doğru konumlandırmayı ve son derece hassas delikleme işlemlerini sağlar.
5Tüm işleme süreci tamamen otomatikdir. İşleyiciler iş parçasının çizimini kontrol sistemine aktararak işlemi büyük ölçüde basitleştirir ve verimliliği arttırır.
Ayrıntılar:
1Makine, C tipi açık çerçeve tasarımına sahiptir, bu da uygun işletim ve daha fazla erişilebilirlik için bol yer sağlar.
2Çerçeve, taban ve çalışma masası tamamen yüksek dayanıklılık, mükemmel sertlik ve uzun süreli dayanıklılık sağlamak için stres hafifletme yaşlanma işlemine maruz kalan kaynaklı çelik levhalardan yapılmıştır.
3Makine, dört standart aletleme istasyonu ile donatılmıştır: iki tane delme, bir tane delme ve bir tane işaretleme için.
4İki hidrolik sıkıştırma ünitesi, çelik levhaları çalışma masasında sağlam bir şekilde tutar.Referans konumlandırma blokları ve bir top transfer tablosuyla birleştirilmiş, doğru konumlandırma ve sorunsuz malzeme kullanımı sağlar.
5İş masası hareketi servo motorlar ve hassas topu vidalar tarafından yönlendirilir ve sabit ve hassas plaka konumlandırmasını sağlar.İşleme doğruluğunu ve çalışma istikrarını korumak için iki hidrolik sıkıştırıcı iş parçasını sağlam bir şekilde bağlar.
6. X ve Y ekseni, yüksek kapasiteli çift doğrusal yuvarlama kılavuzu çiftleri, hassaslıklı top vidaları ve yüksek idrarlı AC servo motorları ile yönlendirilir.Olağanüstü konumlama doğruluğu ve pürüzsüz hareket kontrolü sağlayan.
7Bir manuel yağlama sistemi, hem doğrusal kılavuzlara hem de top vidalarına hizmet veriyor, tutarlı bakım ve uzun vadeli operasyon güvenilirliğini sağlıyor.
8Tüm gerekli hidrolik ve elektrik bileşenleri, üst düzey kalite, yüksek güvenilirlik, minimum arıza oranı,ve uzatılmış hizmet ömrü.
Makine ayrıntıları:
Bu gelişmiş metal imalat sistemi, özellikle çelik kule imalat endüstrisi için çelik levhalarda delik açma, işaretleme ve delme işlemleri yapmak için tasarlanmıştır.Olağanüstü bir işleme hassasiyeti sunar., sürekli olarak sıkı tolerans gereksinimlerini karşılamak ve yüksek kaliteli yüzey bitirme elde etmek. çelik kule sektörünün ötesinde, bu çok yönlü ekipman güvenilir delme, delme,Çeşitli endüstriyel uygulamalarda metal plakalar için işaretleme yetenekleriÇok çeşitli metal bileşenler için sürekli yüksek operasyonel verimlilik ve hassas işlemeyi sağlar.Böylece iş akışını optimize etmek ve çeşitli üretim ortamlarında ürün kalitesini artırmak.
