İşlem açısı çelik düz çelik ve kanal çelik kule için CNC delme işaretleme kesme hattı
Ürün Tanıtımı:
Çaplı çelik, düz çelik ve kanal çeliklerinde delik, işaretleme ve tıraş işlemleri için kullanılır.Beş delikli bağlantı plakaları, düz bantlar ve güç aktarım kulelerinin demir armatürlerinde kullanılan destek tabanları.ve tek bir iş akışında ayrı işlemlere gerek kalmadan işaretlemeYüksek işleme doğruluğu, üstün üretim verimliliği sağlar ve tek bir işçi tarafından çalıştırılabilir.
Ürün parametreleri:
| Model |
JBC1010 |
| Görevleri |
Çakma, işaretleme, tıraş etme |
| Açı boyutu (mm) |
40x40x3x100x100x8
40x40x3x100x100x10 ( yuvarlak delik)
|
| Düz çelik boyutu (mm) |
40x3~140x10 |
| Kanal çelik (mm) |
80x5~140x8 |
| En fazla delik çapı (mm) |
Φ22х50 (çıkıntılı delik), Φ26 ( yuvarlak delik) |
| Çakma kuvveti (kN) |
800 |
| İşaretleme gücü (kN) |
630 |
| Kesme gücü (kN) |
1250 |
| En fazla boşluk uzunluğu (m) |
9 |
| En fazla bitmiş uzunluk (m) |
9 |
| Her tarafta yumruklar |
3 |
| İşaret harfleri grubu |
4 |
| Harf boyutu (mm) |
14×10×19 |
| CNC aksları |
3 |
| Kesim modu |
Tek bıçaklı kesim |
| Besleme açısı hızı (m/dakikada) |
80 |
| İşleme hassasiyeti |
GB2694 ile uyumluluk |
| Program fonksiyonu |
Gerçek zamanlı hata gösterimi |
| Programlama modu |
Klavye ile giriş, RS232 arayüzü,fçürük disk ve USB arayüzü
|
Ürün Özelliği:

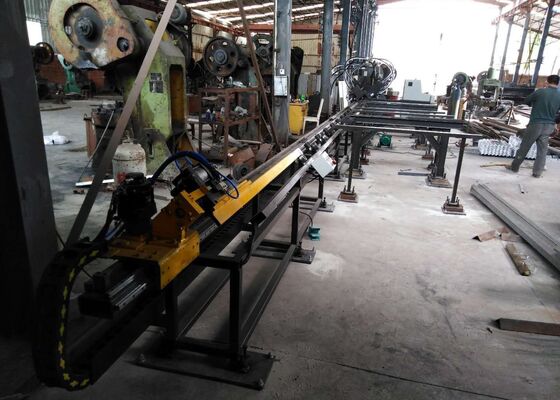

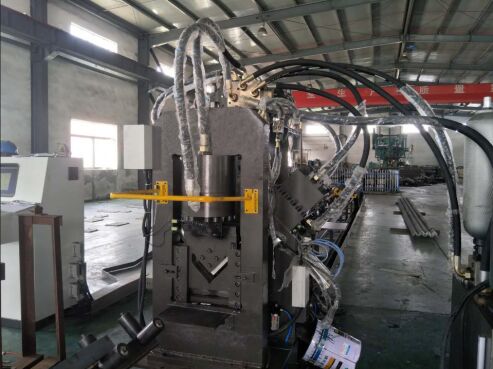

1Bu makine esas olarak bir kesici taşıyıcı sistemi, döner yükleme birimi, içe aktarma taşıyıcı, CNC besleme arabası, delme birimi, işaretleme birimi, kesme birimi ve boşaltma taşıyıcıdan oluşur.aynı zamanda hidrolik, elektrik ve pnevmatik sistemler vb.
2Yüksek verimlilik ve istikrarlı işleme doğruluğunu sağlayan, servo motor besleme ile CNC kontrol teknolojisini benimser.ve elektrik bileşenleri uluslararası kabul görmüş premium markalardan alınır..
3Döner kodlayıcı kablolar ve PLC iletişim kabloları dahil olmak üzere tüm ana sinyal kabloları,Sinyal bozukluğunun neden olduğu doğruluk sapmalarını etkili bir şekilde ortadan kaldırmak için ithal kalınmış bükülmüş çift kablo kullanmak.
4Endüstriyel bilgisayar, basit bir işleme ve iş parçasının çizimlerini görüntüleme yeteneği sağlayan iki dilli bir Çince/İngilizce arayüzüne sahiptir.Programlama sezgisel ve direkt olarak yuvalama veya lofting yazılımı tarafından üretilen verileri ithalat edebilirProgram girişinde sadece iş parçasının boyutları, delik çapları, arka işaretleme ve miktar gereklidir.
5Köşe hattı, daha büyük bükme deformasyonu olan köşe çeliklerinin işleme gereksinimlerini karşılamak için bir destek ve presleme mekanizması ile donatılmıştır.
6Ön ve arka besleme üniteleri tamamen yükseltilmiş, daha rasyonel ve pratik olan yeni bir rehber ray ve yay entegre yapısı benimsenmiştir.Malzeme besleme sırasında yetersiz yay gücü sorununu etkili bir şekilde ortadan kaldırmak.
7Sistem, kendi kendine teşhis yapan hata tespit fonksiyonu ile donatılmıştır.

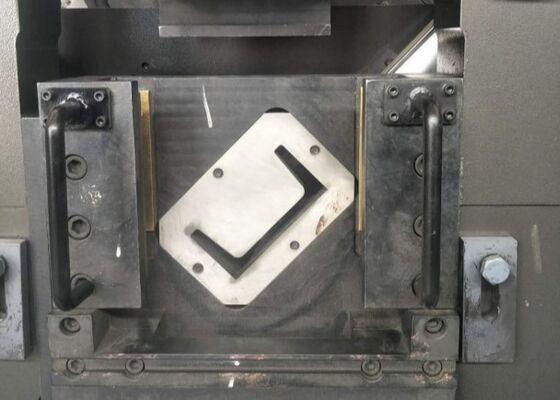

8Tek bıçaklı kesme sistemi, malzeme israfını en aza indirerek pürüzsüz bir kesme yüzeyi sağlar.
Bu ekipman, kanal çelik ağ yüzeyleri, açı çelik flensleri ve düz çelik bölümleri de dahil olmak üzere çelik yapısal bileşenlerin çok fonksiyonel CNC işleme için tasarlanmıştır.Ayrıca eğri veya kemerli konfigürasyonlara da şekillendirilebilirKesin işaretleme, hassas delikleme ve yüksek kaliteli tıraş gibi çoklu işlemleri gerçekleştirebilir ve tek bir kurulum içinde entegre işleme performansını sunar.Bu kapsamlı işlevleri etkinleştirerek, makine, özel yapısal bileşenlerin üretimi için uygun hale getirerek, açı çelik, düz çelik ve kanal çelik parçalarının verimli ve yüksek hassasiyetle üretilmesini sağlar.prototipler, ve tutarlı kalite ve boyut doğruluğuyla örnekleme iş parçaları.
Çaplı çelik, düz çelik ve kanal çeliklerinde delik, işaretleme ve tıraş işlemleri için uygulanır.Beş delikli bağlantı levhaları, düz bantlar ve güç aktarım kule yapılarında kullanılan demir armatürler için destek tabanları.
